3. 如图 9D - 3 所示，闭合开关 $ S $ 时，灯泡 $ L_1 $、$ L_2 $ 都不亮。用一个电流表的两个接线柱上引出的导线接触 $ A $、$ B $ 两点时，两灯都不亮；接触 $ B $、$ C $ 两点时，两灯都不亮；接触 $ C $、$ D $ 两点时，两灯都亮。下列说法正确的是 （ ）

A. 灯 $ L_1 $ 断路
B. 灯 $ L_2 $ 断路
C. 灯 $ L_2 $ 短路
D. 开关 $ S $ 断路
【分析】用导线接触 $ A $、$ B $ 两点时，两灯都不亮，说明灯泡 $ L_1 $ 没有问题，A 不符合题意；用导线接触 $ B $、$ C $ 两点时，两灯都不亮，说明灯泡 $ L_2 $ 没有问题，B 不符合题意；如果是灯泡 $ L_2 $ 短路，则闭合开关 $ S $ 后灯泡 $ L_1 $ 应该会亮，C 不符合题意；由以上分析可知，问题只能在 $ AC $ 段，且当用导线接触 $ C $、$ D $ 两点时，两灯都亮，所以一定是开关 $ S $ 断路了，D 符合题意。故选 D。

D

活学活用
1. 关于电流与电源，下列说法正确的是 （ ）
A. 只有正电荷的定向移动才能形成电流
B. 只有电路闭合时，电路中才可能有电流
C. 只要电路闭合，即使电路中没有电源，电路中也一定有电流
D. 只要电路中有电源，即使电路断开，电路中也一定有电流

B

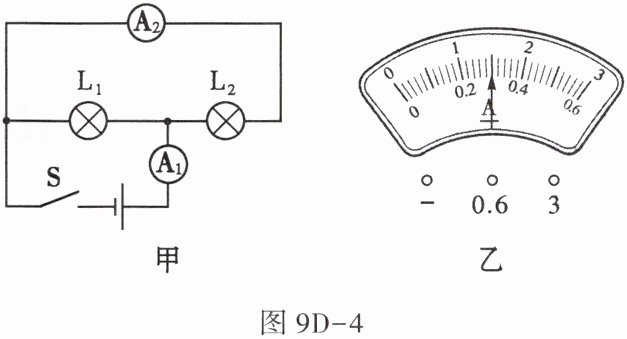

2. 如图 9D - 4 甲所示的电路中，闭合开关 $ S $ 后，两只灯泡都能发光，图 9D - 4 乙为电流表 $ A_1 $ 指针的位置。如果电流表 $ A_2 $ 的示数是 $ 0.5 \, \text{A} $，则下列说法错误的是 （ ）

A. 电流表 $ A_1 $ 一定使用 $ 0 \sim 3 \, \text{A} $ 量程
B. 灯泡 $ L_1 $ 和 $ L_2 $ 并联
C. 电流表 $ A_1 $ 的示数是 $ 0.3 \, \text{A} $
D. 通过灯 $ L_1 $ 的电流为 $ 1 \, \text{A} $

C

3. 如图 9D - 5 所示的电路中，若电流表 $ A_1 $、$ A_2 $ 都是好的，但当闭合开关后，$ A_1 $ 的指针向右偏转的角度很大，$ A_2 $ 的指针向右偏转的角度很小，这可能是 （ ）

A. $ A_1 $ 的正、负接线柱接反了
B. $ A_2 $ 的正、负接线柱接反了
C. 通过 $ A_1 $ 和 $ A_2 $ 的电流不相等
D. $ A_2 $ 所接的量程大于 $ A_1 $ 所接的量程

D
