7. 如图 16 - 51 所示,闭合开关 $ S $,在滑动变阻器滑片 $ P $ 移动的过程中,灯 $ L $ 突然熄灭,电压表和电流表均无示数。若电路中仅有一处故障,则故障不可能是( )。
A.电流表接线松开了
B.灯 $ L $ 开路
C.滑动变阻器 $ R $ 开路
D.开关 $ S $ 接触不良
A.电流表接线松开了
B.灯 $ L $ 开路
C.滑动变阻器 $ R $ 开路
D.开关 $ S $ 接触不良
答案
B
解析
【解析】
逐一分析各选项：
选项A：电流表接线松开，电路断路，电流表、电压表均无示数，灯熄灭，故障可能；
选项B：灯L开路，电压表会串联接入电路，电流表无示数，但电压表测电源电压，应有示数，与题目中电压表无示数矛盾，故障不可能；
选项C：滑动变阻器R开路，电路断路，电流表、电压表均无示数，灯熄灭，故障可能；
选项D：开关S接触不良，电路断路，电流表、电压表均无示数，灯熄灭，故障可能。
因此故障不可能的是B选项。
【答案】
B
【知识点】
串联电路故障分析、电表故障判断
【点评】
本题考查串联电路的故障分析，需结合电流表、电压表的示数特点，判断电路故障位置，重点理解开路故障下电表的工作状态。
【难度系数】
0.6
逐一分析各选项：
选项A：电流表接线松开，电路断路，电流表、电压表均无示数，灯熄灭，故障可能；
选项B：灯L开路，电压表会串联接入电路，电流表无示数，但电压表测电源电压，应有示数，与题目中电压表无示数矛盾，故障不可能；
选项C：滑动变阻器R开路，电路断路，电流表、电压表均无示数，灯熄灭，故障可能；
选项D：开关S接触不良，电路断路，电流表、电压表均无示数，灯熄灭，故障可能。
因此故障不可能的是B选项。
【答案】
B
【知识点】
串联电路故障分析、电表故障判断
【点评】
本题考查串联电路的故障分析，需结合电流表、电压表的示数特点，判断电路故障位置，重点理解开路故障下电表的工作状态。
【难度系数】
0.6

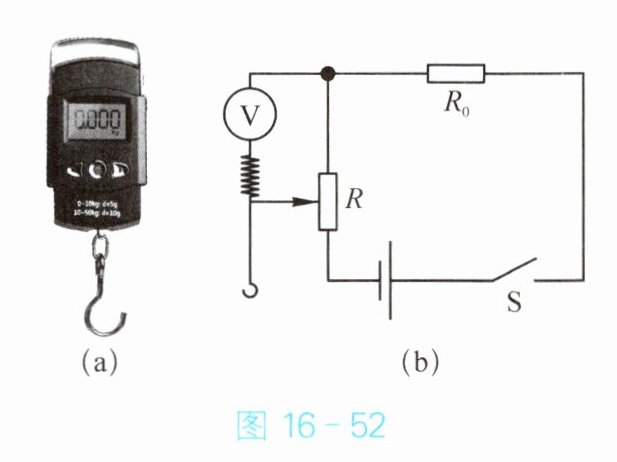

8. 如图 16 - 52(a) 是某款电子秤的外观图,图 16 - 52(b) 是它的简化原理图,表盘由电压表改装而成。下列判断中正确的是( )。
A.被测物体的质量越大,电压表的示数越大,电路中的电流不变
B.被测物体的质量越大,电压表的示数越小,电路中的电流不变
C.被测物体的质量越大,电压表的示数越大,电路中的电流越大
D.被测物体的质量越大,电压表的示数越小,电路中的电流越大
A.被测物体的质量越大,电压表的示数越大,电路中的电流不变
B.被测物体的质量越大,电压表的示数越小,电路中的电流不变
C.被测物体的质量越大,电压表的示数越大,电路中的电流越大
D.被测物体的质量越大,电压表的示数越小,电路中的电流越大
答案
A
解析
【解析】
由图(b)可知，R与R₀串联，电压表测滑动变阻器滑片上方电阻丝两端的电压。
电源电压不变，电路总电阻为R的全部阻值与R₀阻值之和，总电阻恒定，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流不变。
当被测物体质量越大，滑片向下移动，电压表所测部分的电阻丝阻值变大，根据$U=IR$，电流I不变，电阻变大，故电压表示数越大。因此A选项正确。
【答案】
A
【知识点】
串联电路特点，欧姆定律应用，滑动变阻器原理
【点评】
本题考查串联电路规律与欧姆定律的综合应用，需明确电路连接方式和电压表测量对象，理解滑动变阻器的工作特点。
【难度系数】
0.6
由图(b)可知，R与R₀串联，电压表测滑动变阻器滑片上方电阻丝两端的电压。
电源电压不变，电路总电阻为R的全部阻值与R₀阻值之和，总电阻恒定，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流不变。
当被测物体质量越大，滑片向下移动，电压表所测部分的电阻丝阻值变大，根据$U=IR$，电流I不变，电阻变大，故电压表示数越大。因此A选项正确。
【答案】
A
【知识点】
串联电路特点，欧姆定律应用，滑动变阻器原理
【点评】
本题考查串联电路规律与欧姆定律的综合应用，需明确电路连接方式和电压表测量对象，理解滑动变阻器的工作特点。
【难度系数】
0.6

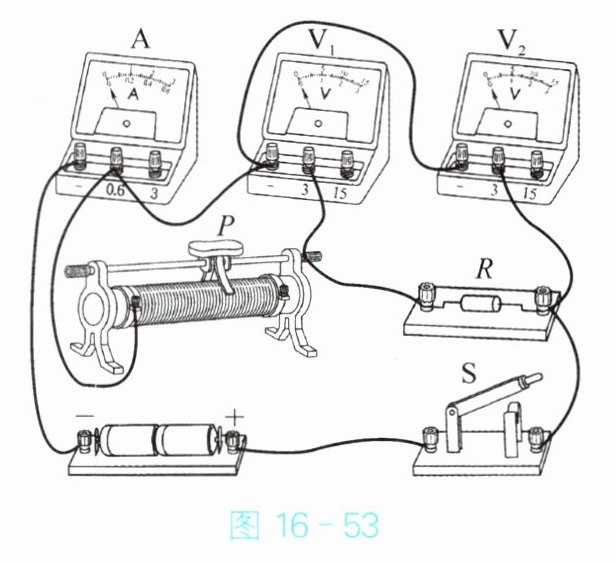

9. 如图 16 - 53 所示,电源电压保持不变,$ R $ 为定值电阻。闭合开关 $ S $,在滑片 $ P $ 从右端向左端移动过程中,下列说法中正确的是( )。
A.电压表 $ V_1 $ 和电压表 $ V_2 $ 的示数不变,电流表 $ A $ 的示数变大
B.电压表 $ V_2 $ 和电流表 $ A $ 的示数的乘积先变大后变小
C.电压表 $ V_1 $ 和电流表 $ A $ 的示数之比不变
D.电压表 $ V_2 $ 和电流表 $ A $ 的示数之比变小
A.电压表 $ V_1 $ 和电压表 $ V_2 $ 的示数不变,电流表 $ A $ 的示数变大
B.电压表 $ V_2 $ 和电流表 $ A $ 的示数的乘积先变大后变小
C.电压表 $ V_1 $ 和电流表 $ A $ 的示数之比不变
D.电压表 $ V_2 $ 和电流表 $ A $ 的示数之比变小
答案
D
解析
【解析】
由电路图可知，定值电阻$ R $与滑动变阻器串联，电流表$ A $测电路中的电流，电压表$ V_1 $测滑动变阻器两端的电压，电压表$ V_2 $测电源两端的电压。
1. 电源电压不变，故电压表$ V_2 $示数不变。
2. 滑片$ P $从右端向左端移动时，滑动变阻器接入电路的电阻变小，电路总电阻变小。根据欧姆定律$ I=\frac{U}{R} $，电路中电流变大，即电流表$ A $示数变大。
3. 根据$ U=IR $，定值电阻$ R $两端电压变大，由串联电路电压规律$ U=U_1+U_R $可知，滑动变阻器两端电压$ U_1=U-U_R $，则电压表$ V_1 $示数变小。
4. 对选项逐一分析：
A选项：$ V_1 $示数变小，$ V_2 $示数不变，$ A $示数变大，A错误。
B选项：$ V_2 $示数不变，$ A $示数变大，两者乘积变大，并非先变大后变小，B错误。
C选项：$ \frac{U_{V1}}{I_A} $为滑动变阻器接入电路的电阻，其阻值变小，故该比值变小，C错误。
D选项：$ \frac{U_{V2}}{I_A} $中，$ U_{V2} $不变，$ I_A $变大，故该比值变小，D正确。
【答案】
D
【知识点】
串联电路规律；欧姆定律；动态电路分析
【点评】
本题考查串联电路的电压、电流规律及欧姆定律的应用，需准确判断电压表测量对象，分析滑片移动时电路的动态变化。
【难度系数】
0.6
由电路图可知，定值电阻$ R $与滑动变阻器串联，电流表$ A $测电路中的电流，电压表$ V_1 $测滑动变阻器两端的电压，电压表$ V_2 $测电源两端的电压。
1. 电源电压不变，故电压表$ V_2 $示数不变。
2. 滑片$ P $从右端向左端移动时，滑动变阻器接入电路的电阻变小，电路总电阻变小。根据欧姆定律$ I=\frac{U}{R} $，电路中电流变大，即电流表$ A $示数变大。
3. 根据$ U=IR $，定值电阻$ R $两端电压变大，由串联电路电压规律$ U=U_1+U_R $可知，滑动变阻器两端电压$ U_1=U-U_R $，则电压表$ V_1 $示数变小。
4. 对选项逐一分析：
A选项：$ V_1 $示数变小，$ V_2 $示数不变，$ A $示数变大，A错误。
B选项：$ V_2 $示数不变，$ A $示数变大，两者乘积变大，并非先变大后变小，B错误。
C选项：$ \frac{U_{V1}}{I_A} $为滑动变阻器接入电路的电阻，其阻值变小，故该比值变小，C错误。
D选项：$ \frac{U_{V2}}{I_A} $中，$ U_{V2} $不变，$ I_A $变大，故该比值变小，D正确。
【答案】
D
【知识点】
串联电路规律；欧姆定律；动态电路分析
【点评】
本题考查串联电路的电压、电流规律及欧姆定律的应用，需准确判断电压表测量对象，分析滑片移动时电路的动态变化。
【难度系数】
0.6
10. 金属外壳的用电器应使用______孔插座,除了接零线和火线两孔外,还有一孔接的是______线,目的是防止______引起的触电事故。
答案
三
地
漏电
零线
地
漏电
零线
解析
【解析】
金属外壳的用电器应使用三孔插座，三孔插座除接零线和火线的两孔外，另一孔接地线。当用电器发生漏电时，电流可通过地线导入大地，从而防止漏电引起的触电事故。
【答案】
三；地；漏电
【知识点】
三孔插座的使用；安全用电常识；漏电防护
【点评】
本题考查三孔插座的作用及安全用电的基本常识，属于基础型题目，旨在强化学生对金属外壳用电器接地防护重要性的认识，提升安全用电意识。
【难度系数】
0.8
金属外壳的用电器应使用三孔插座，三孔插座除接零线和火线的两孔外，另一孔接地线。当用电器发生漏电时，电流可通过地线导入大地，从而防止漏电引起的触电事故。
【答案】
三；地；漏电
【知识点】
三孔插座的使用；安全用电常识；漏电防护
【点评】
本题考查三孔插座的作用及安全用电的基本常识，属于基础型题目，旨在强化学生对金属外壳用电器接地防护重要性的认识，提升安全用电意识。
【难度系数】
0.8
