11. 家庭电路中的触电事故都是人体直接或间接跟______连通,并与______或______构成通路造成的。
答案
火线
零线
大地
零线
大地
解析
【解析】
家庭电路中的触电事故，是由于人体直接或间接跟火线连通，并且与零线或大地构成电流通路，使电流通过人体而造成的。
【答案】
火线；零线；大地
【知识点】
家庭电路触电原因
【点评】
本题考查家庭电路触电事故的成因，属于安全用电的基础知识点，需准确掌握。
【难度系数】
0.8
家庭电路中的触电事故，是由于人体直接或间接跟火线连通，并且与零线或大地构成电流通路，使电流通过人体而造成的。
【答案】
火线；零线；大地
【知识点】
家庭电路触电原因
【点评】
本题考查家庭电路触电事故的成因，属于安全用电的基础知识点，需准确掌握。
【难度系数】
0.8
12. 几个电阻并联之后的总电阻比其中任意一个电阻______(选填“大”或“小”)。如果将 $ 40 \Omega $ 和 $ 60 \Omega $ 的电阻并联,那么并联后的总电阻是______$ \Omega $。
答案
小
24
24
解析
【解析】
1. 根据并联电阻的特性：几个电阻并联后，总电阻比其中任意一个分电阻都小，因为并联相当于增大了导体的横截面积，导体横截面积越大，电阻越小。
2. 计算40Ω和60Ω电阻并联的总电阻：
由并联电阻公式$\frac{1}{R_{总}}=\frac{1}{R_1}+\frac{1}{R_2}$，代入$R_1=40\Omega$，$R_2=60\Omega$，
可得$\frac{1}{R_{总}}=\frac{1}{40}+\frac{1}{60}=\frac{3+2}{120}=\frac{5}{120}=\frac{1}{24}$，
所以$R_{总}=24\Omega$。
【答案】
小；24
【知识点】
并联电阻的特点、并联电阻的计算
【点评】
本题考查并联电阻的基本性质与计算方法，属于电学基础题型，需熟练掌握并联电阻的规律及公式应用。
【难度系数】
0.8
1. 根据并联电阻的特性：几个电阻并联后，总电阻比其中任意一个分电阻都小，因为并联相当于增大了导体的横截面积，导体横截面积越大，电阻越小。
2. 计算40Ω和60Ω电阻并联的总电阻：
由并联电阻公式$\frac{1}{R_{总}}=\frac{1}{R_1}+\frac{1}{R_2}$，代入$R_1=40\Omega$，$R_2=60\Omega$，
可得$\frac{1}{R_{总}}=\frac{1}{40}+\frac{1}{60}=\frac{3+2}{120}=\frac{5}{120}=\frac{1}{24}$，
所以$R_{总}=24\Omega$。
【答案】
小；24
【知识点】
并联电阻的特点、并联电阻的计算
【点评】
本题考查并联电阻的基本性质与计算方法，属于电学基础题型，需熟练掌握并联电阻的规律及公式应用。
【难度系数】
0.8

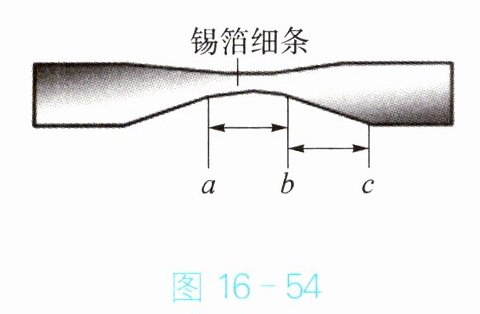

13. 如图 16 - 54 所示,将锡箔纸剪成中间较窄的细条,然后将其两端分别连接电池的正、负极,发现细条中较窄处 $ ab $ 段很快开始冒烟起火,这是因为细条将电池短路了。若 $ ab $ 段的长度等于 $ bc $ 段的长度,则 $ ab $ 段的电阻______$ bc $ 段的电阻,此时 $ ab $ 段的电流______$ bc $ 段的电流。(均选填“大于”“小于”或“等于”)
答案
大于
等于
等于
解析
【解析】
根据影响电阻大小的因素：在材料、长度相同时，导体的横截面积越小，电阻越大。ab段和bc段材料、长度相同，ab段横截面积更小，所以ab段的电阻大于bc段的电阻；
锡箔细条的ab段和bc段是串联的，根据串联电路的电流规律，串联电路中各处的电流相等，所以ab段的电流等于bc段的电流。
【答案】
大于；等于
【知识点】
影响电阻的因素；串联电路电流规律
【点评】
本题结合实际情景考查影响电阻的因素和串联电路的电流特点，属于基础题，需掌握相关基本规律。
【难度系数】
0.7
根据影响电阻大小的因素：在材料、长度相同时，导体的横截面积越小，电阻越大。ab段和bc段材料、长度相同，ab段横截面积更小，所以ab段的电阻大于bc段的电阻；
锡箔细条的ab段和bc段是串联的，根据串联电路的电流规律，串联电路中各处的电流相等，所以ab段的电流等于bc段的电流。
【答案】
大于；等于
【知识点】
影响电阻的因素；串联电路电流规律
【点评】
本题结合实际情景考查影响电阻的因素和串联电路的电流特点，属于基础题，需掌握相关基本规律。
【难度系数】
0.7

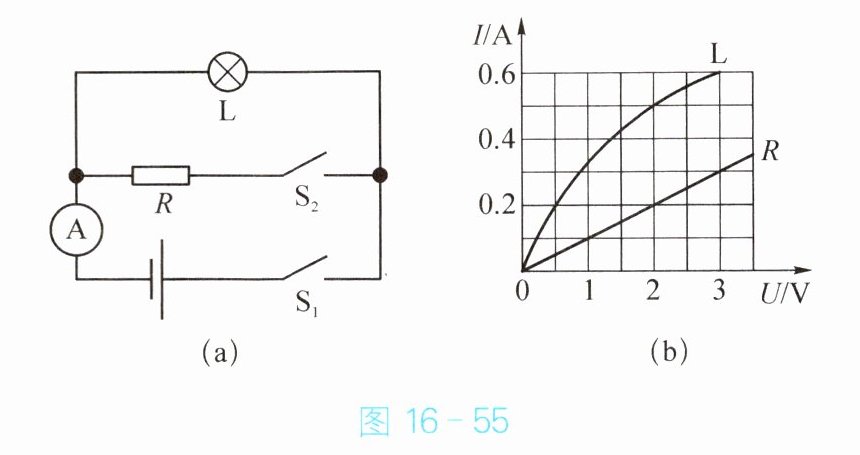

14. 小灯泡 $ L $ 的电阻为 $ 5 \Omega $,将小灯泡 $ L $ 和电阻 $ R $ 接入如图 16 - 55(a) 所示的电路,且电源电压不变。只闭合开关 $ S_1 $,图 16 - 55(b) 是小灯泡 $ L $ 和电阻 $ R $ 的电流与电压的关系图像,则电源电压为______$ V $；此时再闭合开关 $ S_2 $,电流表的示数为______$ A $。
答案
3
0.9
0.9
解析
【解析】
1. 只闭合开关$ S_1 $时，电路为小灯泡$ L $的简单电路，电流表测电路中的电流。
由图(b)可知，当小灯泡两端电压$ U_L=3V $时，通过的电流$ I_L=0.6A $，此时小灯泡的电阻$ R_L=\frac{U_L}{I_L}=\frac{3V}{0.6A}=5\Omega $，与题目所给小灯泡电阻一致，因此电源电压$ U=U_L=3V $。
2. 闭合开关$ S_1 $、$ S_2 $时，小灯泡$ L $与电阻$ R $并联，电流表测干路电流。
并联电路各支路两端电压等于电源电压，即$ U_R=U=3V $。由图(b)可知，此时通过电阻$ R $的电流$ I_R=0.3A $。
根据并联电路的电流特点，干路电流$ I=I_L+I_R=0.6A+0.3A=0.9A $。
【答案】
3；0.9
【知识点】
并联电路电流规律；欧姆定律；I-U图像分析
【点评】
本题结合I-U图像考查并联电路的电流规律和欧姆定律的应用，需准确从图像中获取有效信息，结合电路特点分析求解。
【难度系数】
0.6
1. 只闭合开关$ S_1 $时，电路为小灯泡$ L $的简单电路，电流表测电路中的电流。
由图(b)可知，当小灯泡两端电压$ U_L=3V $时，通过的电流$ I_L=0.6A $，此时小灯泡的电阻$ R_L=\frac{U_L}{I_L}=\frac{3V}{0.6A}=5\Omega $，与题目所给小灯泡电阻一致，因此电源电压$ U=U_L=3V $。
2. 闭合开关$ S_1 $、$ S_2 $时，小灯泡$ L $与电阻$ R $并联，电流表测干路电流。
并联电路各支路两端电压等于电源电压，即$ U_R=U=3V $。由图(b)可知，此时通过电阻$ R $的电流$ I_R=0.3A $。
根据并联电路的电流特点，干路电流$ I=I_L+I_R=0.6A+0.3A=0.9A $。
【答案】
3；0.9
【知识点】
并联电路电流规律；欧姆定律；I-U图像分析
【点评】
本题结合I-U图像考查并联电路的电流规律和欧姆定律的应用，需准确从图像中获取有效信息，结合电路特点分析求解。
【难度系数】
0.6

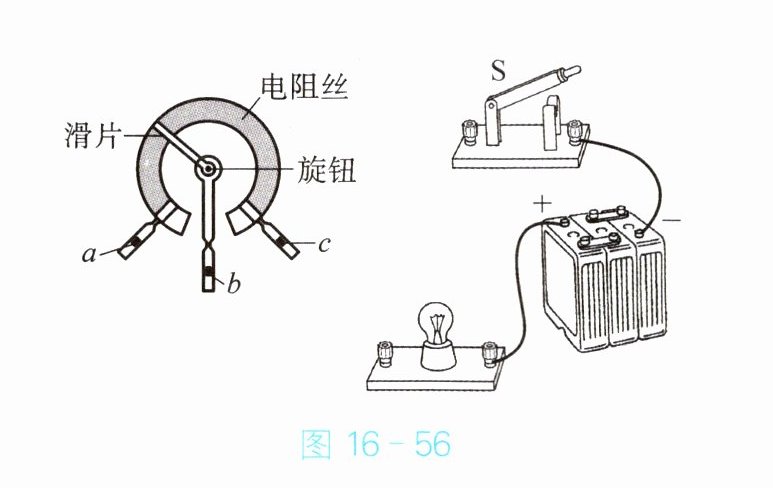

15. 图 16 - 56 是某同学设计的模拟可调光台灯的电路,其中电位器有 $ a $、$ b $、$ c $ 三个接线柱。请连接电路,使滑片顺时针旋转时灯泡变亮。
答案
解析
【解析】
要使滑片顺时针旋转时灯泡变亮，需增大电路电流，根据欧姆定律，需减小电位器接入电路的电阻。当电位器接a、b接线柱时，滑片顺时针旋转，接入电路的电阻丝长度变短，电阻减小，电流增大，灯泡变亮。连接电路：电源正极→灯泡→电位器a→电位器b→开关→电源负极，组成串联电路。
【答案】
电路连接如图所示（核心为接入电位器的a、b接线柱，实现滑片顺时针旋转时电阻减小）
【知识点】
滑动变阻器的使用, 欧姆定律的应用
【点评】
本题结合实际电路考查滑动变阻器的工作原理，需明确接入接线柱对电阻的影响，通过电流变化判断灯泡亮度，注重知识的实际应用。
【难度系数】
0.6
要使滑片顺时针旋转时灯泡变亮，需增大电路电流，根据欧姆定律，需减小电位器接入电路的电阻。当电位器接a、b接线柱时，滑片顺时针旋转，接入电路的电阻丝长度变短，电阻减小，电流增大，灯泡变亮。连接电路：电源正极→灯泡→电位器a→电位器b→开关→电源负极，组成串联电路。
【答案】
电路连接如图所示（核心为接入电位器的a、b接线柱，实现滑片顺时针旋转时电阻减小）
【知识点】
滑动变阻器的使用, 欧姆定律的应用
【点评】
本题结合实际电路考查滑动变阻器的工作原理，需明确接入接线柱对电阻的影响，通过电流变化判断灯泡亮度，注重知识的实际应用。
【难度系数】
0.6

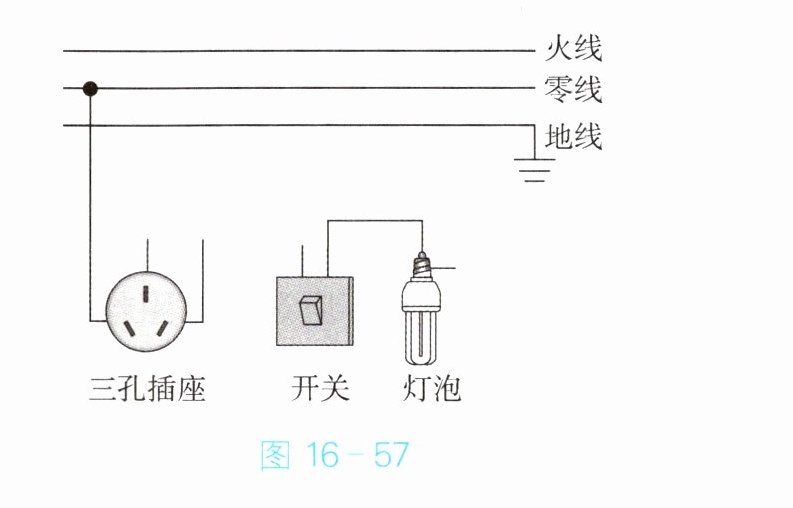

16. 请用笔画线表示导线,将图 16 - 57 中的三孔插座、开关和电灯分别接入电路。
答案
解析
【解析】
1. 三孔插座连接：按照“左零右火上接地”原则，零线接插座左孔，火线接插座右孔，地线接插座上孔。
2. 开关与灯泡连接：开关串联在火线与灯泡之间，灯泡顶端金属点接开关另一端，灯泡螺旋套接零线。
【答案】
按以下方式用笔画线连接：
三孔插座：左孔连零线，右孔连火线，上孔连地线；
开关和灯泡：开关一端接火线，另一端接灯泡顶端金属点，灯泡螺旋套接零线。
【知识点】
家庭电路连接，三孔插座接法，开关控灯接法
【点评】
本题考查家庭电路的规范连接，需结合安全用电原则进行操作，是家庭电路基础考点。
【难度系数】
0.6
1. 三孔插座连接：按照“左零右火上接地”原则，零线接插座左孔，火线接插座右孔，地线接插座上孔。
2. 开关与灯泡连接：开关串联在火线与灯泡之间，灯泡顶端金属点接开关另一端，灯泡螺旋套接零线。
【答案】
按以下方式用笔画线连接：
三孔插座：左孔连零线，右孔连火线，上孔连地线；
开关和灯泡：开关一端接火线，另一端接灯泡顶端金属点，灯泡螺旋套接零线。
【知识点】
家庭电路连接，三孔插座接法，开关控灯接法
【点评】
本题考查家庭电路的规范连接，需结合安全用电原则进行操作，是家庭电路基础考点。
【难度系数】
0.6
17. 小明学习了家庭电路的知识后,在生活中更加注意观察家用电器。

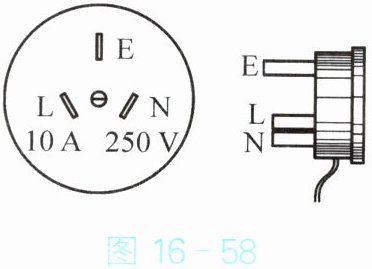

(1)如图 16 - 58 所示,他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10 A 250 V”字样。其中的“10 A”表示什么含义？
(2)插脚“E”比其他插脚稍长一些,请你帮小明解释一下。
(1)如图 16 - 58 所示,他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10 A 250 V”字样。其中的“10 A”表示什么含义？
(2)插脚“E”比其他插脚稍长一些,请你帮小明解释一下。
答案
（1）“10 A”表示允许通过的最大电流为 10 A （2）标有“E”的插脚接地线，比其他插脚稍长一些，这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离地，即使家用电器因绝缘不好而“漏电”，电流也会通过导线导入大地，人就不会触电
解析
【解析】
(1) 三脚插头铭牌上的“10 A”指该插头允许通过的最大电流为10 A。
(2) 插脚“E”为接地插脚，设计得稍长一些，插插头时能让家用电器的金属外壳先接地，拔插头时能让金属外壳后离地，若电器因绝缘不好漏电，电流会通过导线导入大地，可避免人体触电。
【答案】
（1）“10 A”表示允许通过的最大电流为10 A
（2）标有“E”的插脚接地线，比其他插脚稍长一些，这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离地，即使家用电器因绝缘不好而“漏电”，电流也会通过导线导入大地，人就不会触电
【知识点】
三脚插头参数、安全接地原理
【点评】
本题结合生活中的三脚插头考查家庭电路安全用电知识，贴近生活实际，能帮助强化安全用电意识。
【难度系数】
0.8
(1) 三脚插头铭牌上的“10 A”指该插头允许通过的最大电流为10 A。
(2) 插脚“E”为接地插脚，设计得稍长一些，插插头时能让家用电器的金属外壳先接地，拔插头时能让金属外壳后离地，若电器因绝缘不好漏电，电流会通过导线导入大地，可避免人体触电。
【答案】
（1）“10 A”表示允许通过的最大电流为10 A
（2）标有“E”的插脚接地线，比其他插脚稍长一些，这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离地，即使家用电器因绝缘不好而“漏电”，电流也会通过导线导入大地，人就不会触电
【知识点】
三脚插头参数、安全接地原理
【点评】
本题结合生活中的三脚插头考查家庭电路安全用电知识，贴近生活实际，能帮助强化安全用电意识。
【难度系数】
0.8
