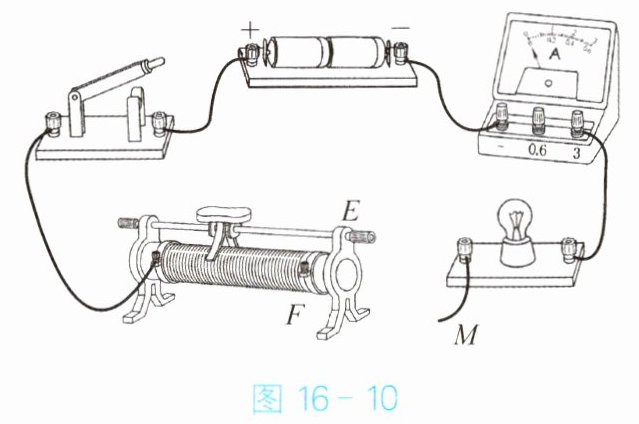

7. 如图 16 - 10 所示,下列关于灯泡变亮的说法中正确的是( )。
A.$ M $ 连 $ E $ 接线柱,闭合开关,滑动变阻器滑片向右移
B.$ M $ 连 $ F $ 接线柱,闭合开关,滑动变阻器滑片向右移
C.$ M $ 连 $ E $ 接线柱,闭合开关,滑动变阻器滑片向左移
D.$ M $ 连 $ F $ 接线柱,闭合开关,滑动变阻器滑片向左移
A.$ M $ 连 $ E $ 接线柱,闭合开关,滑动变阻器滑片向右移
B.$ M $ 连 $ F $ 接线柱,闭合开关,滑动变阻器滑片向右移
C.$ M $ 连 $ E $ 接线柱,闭合开关,滑动变阻器滑片向左移
D.$ M $ 连 $ F $ 接线柱,闭合开关,滑动变阻器滑片向左移
答案
C
解析
【解析】
要使灯泡变亮，需电路中电流变大，电源电压不变，根据欧姆定律可知，电路总电阻需变小，即滑动变阻器接入电路的电阻变小。
A选项：M连E接线柱，滑动变阻器采用“一上一下”接法，接入左半段电阻丝，滑片向右移，接入电阻变大，电流变小，灯泡变暗，错误。
B选项：M连F接线柱，滑动变阻器接下面两个接线柱，接入全部电阻丝，滑片移动时接入电阻不变，电流不变，灯泡亮度不变，错误。
C选项：M连E接线柱，滑动变阻器采用“一上一下”接法，接入左半段电阻丝，滑片向左移，接入电阻变小，电流变大，灯泡变亮，正确。
D选项：M连F接线柱，滑动变阻器接下面两个接线柱，接入全部电阻丝，滑片移动时接入电阻不变，电流不变，灯泡亮度不变，错误。
【答案】
C
【知识点】
滑动变阻器的使用、欧姆定律的应用
【点评】
本题考查滑动变阻器的正确使用及欧姆定律的应用，需明确滑动变阻器“一上一下”的接法特点，以及接下面两个接线柱时的电阻特性，结合电流变化判断灯泡亮度。
【难度系数】
0.6
要使灯泡变亮，需电路中电流变大，电源电压不变，根据欧姆定律可知，电路总电阻需变小，即滑动变阻器接入电路的电阻变小。
A选项：M连E接线柱，滑动变阻器采用“一上一下”接法，接入左半段电阻丝，滑片向右移，接入电阻变大，电流变小，灯泡变暗，错误。
B选项：M连F接线柱，滑动变阻器接下面两个接线柱，接入全部电阻丝，滑片移动时接入电阻不变，电流不变，灯泡亮度不变，错误。
C选项：M连E接线柱，滑动变阻器采用“一上一下”接法，接入左半段电阻丝，滑片向左移，接入电阻变小，电流变大，灯泡变亮，正确。
D选项：M连F接线柱，滑动变阻器接下面两个接线柱，接入全部电阻丝，滑片移动时接入电阻不变，电流不变，灯泡亮度不变，错误。
【答案】
C
【知识点】
滑动变阻器的使用、欧姆定律的应用
【点评】
本题考查滑动变阻器的正确使用及欧姆定律的应用，需明确滑动变阻器“一上一下”的接法特点，以及接下面两个接线柱时的电阻特性，结合电流变化判断灯泡亮度。
【难度系数】
0.6

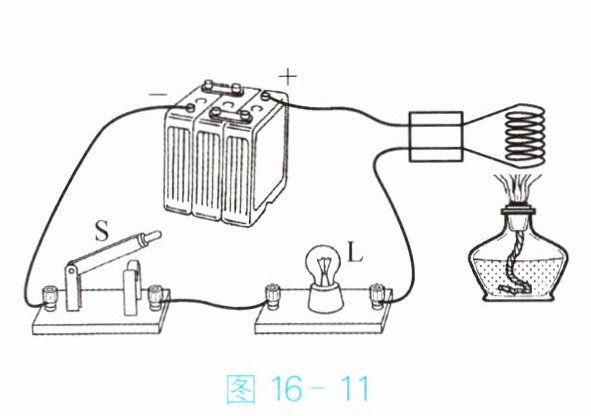

8. 老师在课堂上做了一个演示实验。实验器材有：玻璃泡破碎但钨丝完好的废弃白炽灯,小灯泡 $ L $、蓄电池、开关 $ S $、酒精灯、火柴、导线若干。连接的电路如图 16 - 11 所示,当闭合开关 $ S $ 时,小灯泡 $ L $ 正常发光；然后用点燃的酒精灯对白炽灯的钨丝加热,可观察到小灯泡 $ L $ 的亮度明显变暗,表明此时白炽灯的钨丝的电阻变______,实验说明灯丝的电阻与________有关。
答案
大
温度
温度
解析
【解析】
闭合开关S，小灯泡L正常发光；用酒精灯对白炽灯的钨丝加热，小灯泡L的亮度明显变暗，说明电路中电流减小。电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，电路总电阻增大，由于小灯泡电阻可视为不变，因此白炽灯钨丝的电阻变大。该实验现象表明灯丝的电阻与温度有关。
【答案】
大；温度
【知识点】
电阻的影响因素，欧姆定律应用
【点评】
本题通过演示实验探究温度对导体电阻的影响，考查学生分析实验现象的能力，结合欧姆定律分析电路变化，注重实验与理论知识的结合。
【难度系数】
0.7
闭合开关S，小灯泡L正常发光；用酒精灯对白炽灯的钨丝加热，小灯泡L的亮度明显变暗，说明电路中电流减小。电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，电路总电阻增大，由于小灯泡电阻可视为不变，因此白炽灯钨丝的电阻变大。该实验现象表明灯丝的电阻与温度有关。
【答案】
大；温度
【知识点】
电阻的影响因素，欧姆定律应用
【点评】
本题通过演示实验探究温度对导体电阻的影响，考查学生分析实验现象的能力，结合欧姆定律分析电路变化，注重实验与理论知识的结合。
【难度系数】
0.7

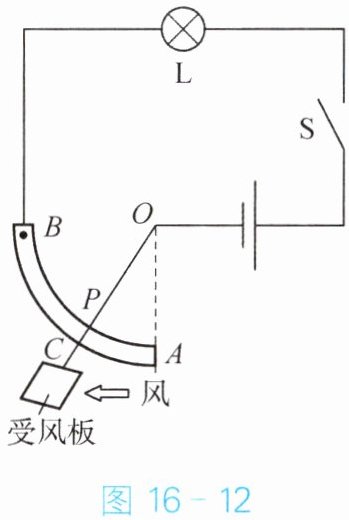

9. 小雨在学习了滑动变阻器的知识后,她试着设计了一个风力测定仪。如图 16 - 12 所示,其中 $ O $ 是转动轴,$ OC $ 是可转动的金属杆,下面连着一块受风板。无风时,$ OC $ 是竖直的,风越大,$ OC $ 偏转角度越大。$ AB $ 是一段弧形电阻,$ P $ 是金属杆与弧形电阻相接触的部位。根据小雨设计的这个测定仪,回答下列问题：
(1)金属杆 $ OC $ 与弧形电阻 $ AB $ 的组合相当于一个________。
(2)测风力时,通过观察________判断风力大小,风力越大,灯泡越______。
(3)如果风力变化不大,现象不明显,可以________使现象更明显。
(1)金属杆 $ OC $ 与弧形电阻 $ AB $ 的组合相当于一个________。
(2)测风力时,通过观察________判断风力大小,风力越大,灯泡越______。
(3)如果风力变化不大,现象不明显,可以________使现象更明显。
答案
滑动变阻器
灯泡的亮度
亮
串联一个电流表
灯泡的亮度
亮
串联一个电流表
解析
【解析】
(1) 当风吹动受风板时，金属杆OC绕O转动，P点在弧形电阻AB上移动，改变了接入电路的电阻长度，因此金属杆OC与弧形电阻AB的组合相当于滑动变阻器。
(2) 风力越大，OC偏转角度越大，接入电路的电阻越小，根据欧姆定律，电路中电流越大，灯泡越亮，所以可通过观察灯泡的亮度判断风力大小，风力越大，灯泡越亮。
(3) 若风力变化不大，灯泡亮度变化不明显，串联一个电流表后，电流的变化可通过电流表示数直观体现，能使现象更明显。
【答案】
(1) 滑动变阻器
(2) 灯泡的亮度；亮
(3) 串联一个电流表
【知识点】
滑动变阻器的原理；欧姆定律的应用
【点评】
本题考查滑动变阻器的实际应用，需结合电路动态分析，理解风力变化对电路电阻、电流的影响，进而判断灯泡亮度变化，培养知识迁移与应用能力。
【难度系数】
0.7
(1) 当风吹动受风板时，金属杆OC绕O转动，P点在弧形电阻AB上移动，改变了接入电路的电阻长度，因此金属杆OC与弧形电阻AB的组合相当于滑动变阻器。
(2) 风力越大，OC偏转角度越大，接入电路的电阻越小，根据欧姆定律，电路中电流越大，灯泡越亮，所以可通过观察灯泡的亮度判断风力大小，风力越大，灯泡越亮。
(3) 若风力变化不大，灯泡亮度变化不明显，串联一个电流表后，电流的变化可通过电流表示数直观体现，能使现象更明显。
【答案】
(1) 滑动变阻器
(2) 灯泡的亮度；亮
(3) 串联一个电流表
【知识点】
滑动变阻器的原理；欧姆定律的应用
【点评】
本题考查滑动变阻器的实际应用，需结合电路动态分析，理解风力变化对电路电阻、电流的影响，进而判断灯泡亮度变化，培养知识迁移与应用能力。
【难度系数】
0.7

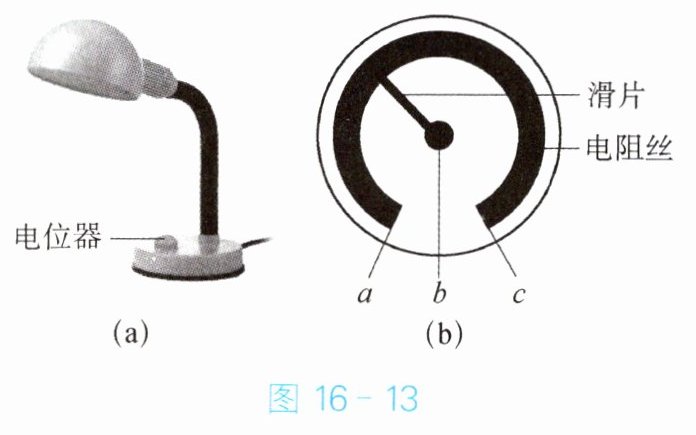

1. 图 16 - 13(a) 为亮度可调节的台灯；图 16 - 13(b) 为台灯用于调光的电位器结构图,$ a $、$ b $、$ c $ 是它的三个接线柱,$ a $、$ c $ 分别与弧形电阻丝的两端相连,$ b $ 与金属滑片相连。转动旋钮,滑片在电阻丝上同向滑动即可调节台灯的亮度。下列分析中正确的是( )。
A.电位器与灯泡并联
B.若只将 $ a $、$ b $ 接入电路,顺时针转动旋钮时接入电路的电阻变小
C.若只将 $ a $、$ c $ 接入电路,顺时针转动旋钮时台灯变亮
D.若只将 $ b $、$ c $ 接入电路,顺时针转动旋钮时台灯变亮
A.电位器与灯泡并联
B.若只将 $ a $、$ b $ 接入电路,顺时针转动旋钮时接入电路的电阻变小
C.若只将 $ a $、$ c $ 接入电路,顺时针转动旋钮时台灯变亮
D.若只将 $ b $、$ c $ 接入电路,顺时针转动旋钮时台灯变亮
答案
D
aP
aP
解析
【解析】
电位器通过改变接入电路的电阻改变电流来调节台灯亮度，应与灯泡串联，故A错误；
若只将$a$、$b$接入电路，接入$a$到滑片的电阻丝，顺时针转动旋钮时，滑片远离$a$，接入电阻丝变长，电阻变大，故B错误；
若只将$a$、$c$接入电路，弧形电阻丝全部接入，电阻不变，电路电流不变，台灯亮度不变，故C错误；
若只将$b$、$c$接入电路，接入$c$到滑片的电阻丝，顺时针转动旋钮时，滑片靠近$c$，接入电阻丝变短，电阻变小，根据欧姆定律，电路电流变大，台灯变亮，故D正确。
【答案】
D
【知识点】
滑动变阻器原理、欧姆定律应用、串并联判断
【点评】
本题考查滑动变阻器的结构、工作原理及欧姆定律的实际应用，需结合电位器接线柱连接情况，分析电阻变化对电路电流的影响，判断台灯亮度变化。
【难度系数】
0.6
电位器通过改变接入电路的电阻改变电流来调节台灯亮度，应与灯泡串联，故A错误；
若只将$a$、$b$接入电路，接入$a$到滑片的电阻丝，顺时针转动旋钮时，滑片远离$a$，接入电阻丝变长，电阻变大，故B错误；
若只将$a$、$c$接入电路，弧形电阻丝全部接入，电阻不变，电路电流不变，台灯亮度不变，故C错误；
若只将$b$、$c$接入电路，接入$c$到滑片的电阻丝，顺时针转动旋钮时，滑片靠近$c$，接入电阻丝变短，电阻变小，根据欧姆定律，电路电流变大，台灯变亮，故D正确。
【答案】
D
【知识点】
滑动变阻器原理、欧姆定律应用、串并联判断
【点评】
本题考查滑动变阻器的结构、工作原理及欧姆定律的实际应用，需结合电位器接线柱连接情况，分析电阻变化对电路电流的影响，判断台灯亮度变化。
【难度系数】
0.6
