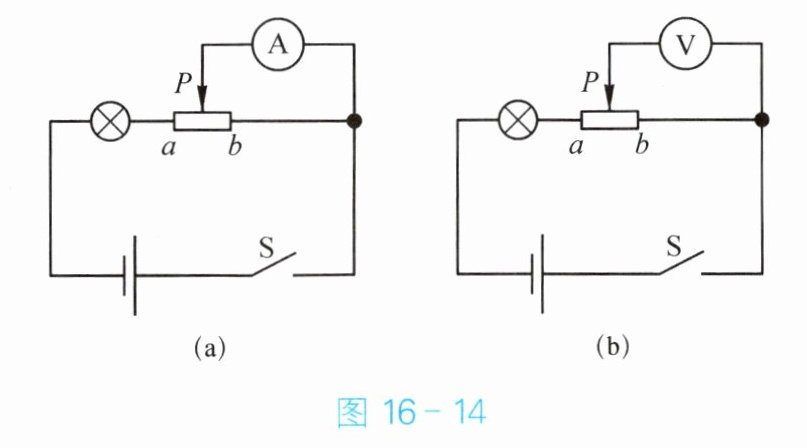

2. 图 16 - 14(a) 所示的电路中,滑动变阻器接入电路的电阻丝是________(选填“$ aP $”“$ Pb $”或“$ ab $”)段。图 16 - 14(b) 所示的电路中,滑动变阻器的滑片向右移,灯的亮度________(选填“变亮”“变暗”或“不变”)。

aP
不变

【解析】
图(a)中，电流表相当于导线，会将$ Pb $段电阻丝短路，因此滑动变阻器接入电路的电阻丝是$ aP $段；
图(b)中，电压表相当于开路，滑动变阻器的全部电阻丝$ ab $都接入电路，滑片向右移动时，滑动变阻器接入电路的电阻大小不变，电路总电阻不变，电源电压不变，根据欧姆定律可知电路中电流不变，灯泡的实际功率不变，所以灯的亮度不变。
【答案】
$ aP $；不变
【知识点】
滑动变阻器的使用、电表的特性
【点评】
本题关键是明确电流表相当于导线、电压表相当于开路，以此判断滑动变阻器接入电路的电阻部分，进而分析电路中电流和灯泡亮度的变化。
【难度系数】
0.6

电流大小的影响因素：
- ____是产生电流的原因,______表示导体对电流的阻碍作用。
- 猜想：导体中通过的电流与______以及______有关。
电流大小可能与哪些因素有关呢？
欧姆定律：
- 一段导体中的电流,与加在这段导体两端的电压______,与导体的电阻______。这个结论叫做欧姆定律。
- 欧姆定律的公式是$I = $____,公式中,$I$的单位是______,$U$的单位是______,$R$的单位是______。
- 用欧姆定律求解电路问题时,应注意$I$、$U和R$是同一段电路在______的电流、电压和电阻。

电压
电阻
导体两端的电压
导
体的电阻
成正比
成反比
U/R
A
V
Ω
同一工作状态下

【解析】
1. 电压是产生电流的原因，电阻表示导体对电流的阻碍作用，这是电学基本概念；
2. 基于电流的形成原理和电阻的阻碍作用，可猜想导体中通过的电流与导体两端的电压以及导体的电阻有关；
3. 欧姆定律指出：一段导体中的电流，与加在这段导体两端的电压成正比，与导体的电阻成反比；
4. 欧姆定律的公式为$I=\frac{U}{R}$，其中$I$的单位是安培（A），$U$的单位是伏特（V），$R$的单位是欧姆（Ω）；
5. 运用欧姆定律求解电路问题时，需注意$I$、$U$和$R$是同一段电路在同一工作状态下的电流、电压和电阻。
【答案】
电压
电阻
导体两端的电压
导体的电阻
成正比
成反比
U/R
A
V
Ω
同一工作状态下
【知识点】
电流的影响因素、欧姆定律、电学基本单位
【点评】
本题为电学基础概念题，聚焦电流相关核心概念与欧姆定律的内容、公式及应用要求，旨在考查学生对电学基础知识的识记与理解，是构建电学知识体系的重要基础题型。
【难度系数】
0.8
