1.（教材素材题）如图16-2-1所示实验是模拟奥斯特实验的一个场景，实验结论：通电导线周围存在________.支持此结论的现象是________________________.如果改变电流方向，小磁针偏转方向将____________，这说明____________________.实验中小磁针的作用是____________________，用到的物理探究方法是________法.
答案
磁场 闭合开关，小磁针发生偏转
通电导线周围磁场的方向与电流方向有关
检测磁场的存在并显示磁场的方向
通电导线周围磁场的方向与电流方向有关
检测磁场的存在并显示磁场的方向
2. 通电直导线周围的磁感线分布如图16-2-2所示，它的磁感线是以电流为中心的一系列________，从图中可看出，磁感线是________（选填“闭合”或“不闭合”）的曲线，图中小磁针的a端是________极.
答案
同心圆 闭合 S

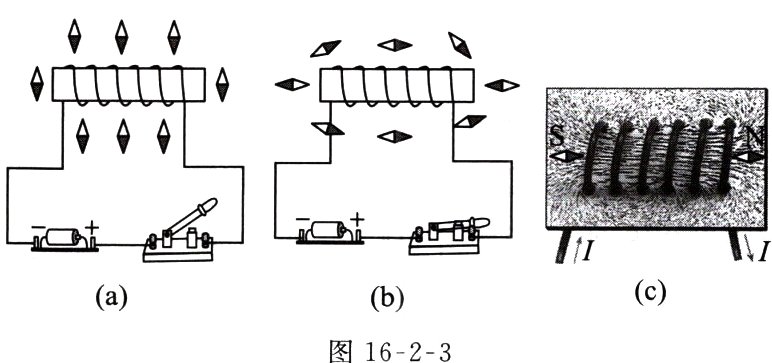

3. 在螺线管周围不同的位置放置一些小磁针（涂灰端为N极），小磁针静止时如图16-2-3（a）所示，小磁针因受________作用而指向同一方向，闭合开关后观察到如图（b）所示的现象，此现象说明____________________；在穿过螺线管的平板上撒上铁屑，当有电流通过时，铁屑的分布情况如图（c）所示，观察可知通电螺线管外部的磁场与________周围的磁场相似，将图（c）中的电源正、负极对调，闭合开关，会发现小磁针的偏转方向________（选填“不改变”或“改变”），此现象说明____________________.
答案
地磁场 通电螺线管周围存在磁场 条形磁体 改变 通电螺线管外部的磁场方向与电流方向有关
4.（2023盐城东台期末）如图16-2-4所示，开关闭合时，螺线管的B端是________（选填“N”或“S”）极.将整个螺线管装置悬挂起来，静止后螺线管的B端将指向________（选填“东”“南”“西”或“北”）方.
答案
S 南
5.（2024无锡）请在图16-2-5中的括号内标出通电螺线管左端的磁极，并在P点标出磁感线的方向.
答案
图略
6.（2023淮安）根据图16-2-6中小磁针静止时的指向，在括号中标出电源的极性.
答案
图略

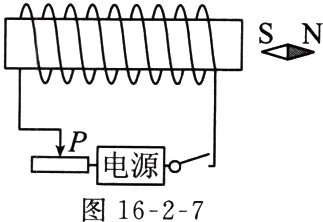

7.（2024常州月考）如图16-2-7所示，电源、滑动变阻器与螺线管相连，闭合开关，在通电螺线管的右端放置一个小磁针，小磁针静止时N极水平向右.则 （ ）
A. 通电螺线管的右端为S极
B. 电源右端为正极
C. 若改变螺线管中的电流方向，小磁针仍静止
D. 将小磁针取走，通电螺线管周围的磁场仍然存在
A. 通电螺线管的右端为S极
B. 电源右端为正极
C. 若改变螺线管中的电流方向，小磁针仍静止
D. 将小磁针取走，通电螺线管周围的磁场仍然存在
答案
D
