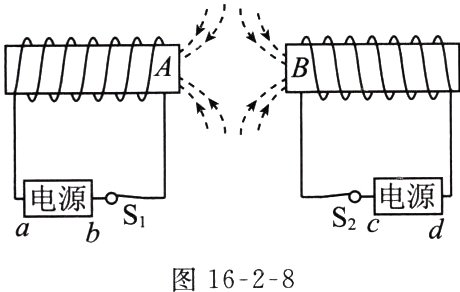

8. 将两个通电螺线管并列放在一起，A、B为相对的两个磁极，它们之间的磁感线分布如图16-2-8所示.下列说法正确的是 （ ）

A. a端为电源的正极，A为螺线管的S极
B. b端为电源的正极，A为螺线管的N极
C. c端为电源的正极，B为螺线管的N极
D. d端为电源的正极，B为螺线管的S极

A

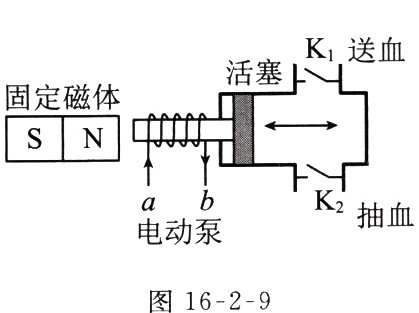

9.（2023南京鼓楼区校级模拟）医疗用心肺机的结构如图16-2-9所示：将线圈ab缠绕并固定在活塞一端，利用其与固定磁体之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K₁、K₂都只能单向开启.当线圈中的电流从a流向b时，活塞将向________（选填“左”或“右”）运动，“动力泵”处于________（选填“送血”或“抽血”）状态. 可通过改变________从而改变活塞的运动方向.

右 送血 电流方向

10.（2023南通海安模拟）如图16-2-10所示，开关闭合后，位于螺线管附近的小磁针N极指向下，请在螺线管上画出导线的绕向. 并标明通电螺线管的极性.

图略

11. 在“探究通电直导线周围的磁场”实验中，所用实验装置如图16-2-11甲所示.
（1）其中小磁针的作用是____________________.
（2）接通电路后，观察到小磁针偏转，说明电流周围存在________，此现象最早是由物理学家________发现的.
（3）改变直导线中电流方向，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与____________有关.
（4）研究表明，通电直导线周围的磁场分布如图乙所示，则图甲实验中，若将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向________（选填“会”或“不会”）改变.
　　　　←　　　　　　　　　
　　　　　甲　　　　　　　　乙
　　　　　　　　图16-2-11

(1)检测磁场的存在并显示磁场的方向
(2)磁场 奥斯特 (3)电流方向
(4)会

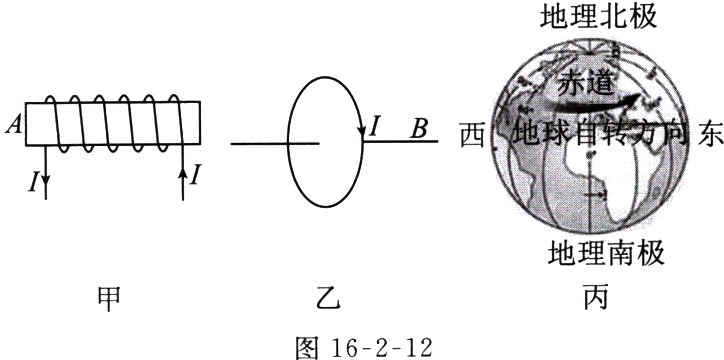

12. [跨学科实践]通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用安培定则判定.
（1）图16-2-12甲中通电螺线管的A端是________极.
（2）螺线管实际上是由多个单匝圆形线圈组成的，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用安培定则也可以判断单匝圆形通电线圈的磁极. 现一单匝圆形通电线圈中的电流方向如图乙所示，则其B端是________极.
（3）地球周围存在磁场，有学者认为，地磁场是地球带电自转形成圆形电流引起的，如图丙所示，地球自转的方向为自西向东，则形成的圆形电流方向与地球自转方向________（选填“相同”或“相反”），物理学规定正电荷定向移动方向为电流方向，那么地球带________（选填“正”或“负”）电.

(1)N (2)N (3)相反 负
