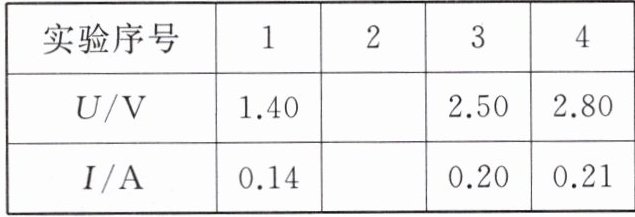

22. 小霞在测量额定电压为 2.5 V 小灯泡电阻的实验中，得到部分 $ U、I $ 数据如下表所示：

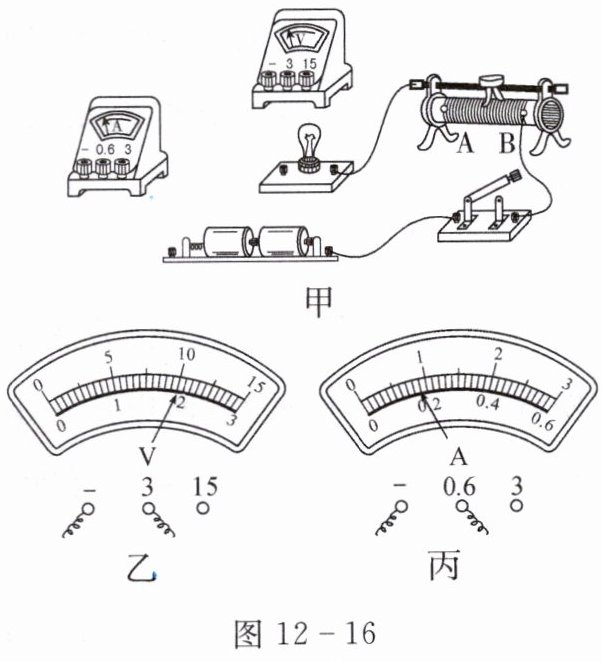

(1) 请你用笔画线代替导线，将实验电路连接完整（图 12 - 16 甲）。

(2) 闭合开关前，滑动变阻器的滑片应移到端(选填“A”或“B”)。上表中已经记了三组数据，请你读出图乙、丙所示的电压表、电流表的示数，并填入表格中。
(3) 由表格中数据可求出小灯泡正常发光时的电阻为Ω。
(4) 通过表中数据，可以发现小灯泡的电阻越来越大，这是因为。
(5) 小霞将电路连接好后，闭合开关，无论怎样移动滑动变阻器，电流表均无示数，而电压表有示数且等于电源电压，则电路中出现的故障为。

2.00
0.18

A
$12.5\ \Omega$
灯丝的电阻随温
度的升高而增大（或：电流越大，灯泡越亮，温度越高，电阻越大）
小灯泡灯丝断路

【解析】

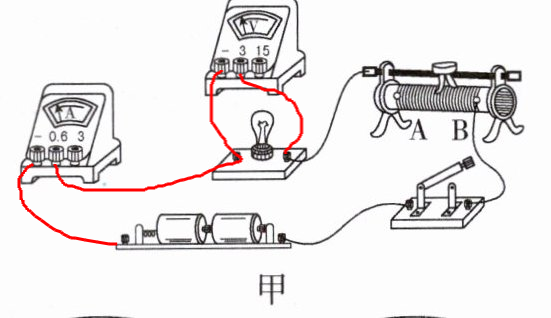

(1) 电压表选用0~3V量程，并联在小灯泡两端；滑动变阻器按“一上一下”原则接线，将电路连接完整（具体连线如参考图）。
(2) 闭合开关前，滑动变阻器滑片应移到最大阻值处，即A端。电压表选用0~3V量程，分度值0.1V，示数为2.00V；电流表选用0~0.6A量程，分度值0.02A，示数为0.18A，填入表格。
(3) 小灯泡正常发光时电压为2.5V，对应电流0.2A，由欧姆定律$R=\frac{U}{I}$得，电阻$R=\frac{2.5\ \mathrm{V}}{0.2\ \mathrm{A}}=12.5\ \Omega$。
(4) 小灯泡发光时，灯丝温度随电压升高而升高，灯丝的电阻随温度的升高而增大，故小灯泡电阻越来越大。
(5) 电流表无示数说明电路断路，电压表有示数且等于电源电压，说明电压表与电源连通，故故障为小灯泡灯丝断路。
【答案】
(1) 见参考答案中的电路连接图
(2) A；2.00V；0.18A
(3) 12.5
(4) 灯丝的电阻随温度的升高而增大
(5) 小灯泡灯丝断路
【知识点】
伏安法测电阻；滑动变阻器的使用；电路故障分析
【点评】
本题围绕伏安法测小灯泡电阻实验展开，涵盖电路连接、实验操作规范、电表读数、电阻计算、电阻变化规律及电路故障判断，全面考查实验核心知识点，需重点掌握温度对灯丝电阻的影响及断路类故障的判断方法。
【难度系数】
0.6

23. 有一灯泡，把它接在 36 V 电路中，正常工作，此时通过的电流为 0.5 A。今发现 36 V 线路有故障，需把它接在 220 V 的电路中。若想使它正常工作，需串联一个多大的电阻？

解：
灯泡的电阻$R_L=\frac{U_L}{I_L}=\frac{36\ \mathrm{V}}{0.5\ \mathrm{A}}=72\ \Omega$
串联电阻两端的电压$U_R=U-U_L=220\ \mathrm{V}-36\ \mathrm{V}=184\ \mathrm{V}$
串联电路中电流处处相等，通过电阻的电流$I_R=I_L=0.5\ \mathrm{A}$
串联电阻的阻值$R=\frac{U_R}{I_R}=\frac{184\ \mathrm{V}}{0.5\ \mathrm{A}}=368\ \Omega$

【解析】
灯泡的电阻$R_L=\frac{U_L}{I_L}=\frac{36\ \mathrm{V}}{0.5\ \mathrm{A}}=72\ \Omega$
串联电阻两端的电压$U_R=U-U_L=220\ \mathrm{V}-36\ \mathrm{V}=184\ \mathrm{V}$
串联电路中电流处处相等，通过电阻的电流$I_R=I_L=0.5\ \mathrm{A}$
串联电阻的阻值$R=\frac{U_R}{I_R}=\frac{184\ \mathrm{V}}{0.5\ \mathrm{A}}=368\ \Omega$
【答案】
368Ω
【知识点】
串联电路特点、欧姆定律应用
【点评】
本题考查串联电路的电压、电流规律与欧姆定律的综合应用，需利用串联分压原理，结合欧姆定律的变形公式求解，是电学基础计算题，要求熟练掌握相关规律和公式。
【难度系数】
0.6
