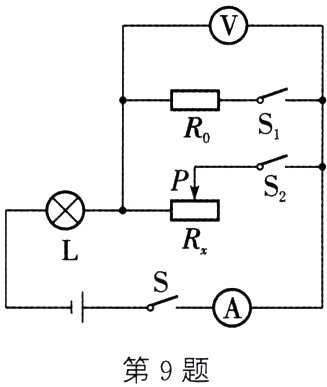

9. (2024·常州)如图所示的电路中，电源电压恒定，小灯泡L标有“6 V 3.6 W”字样(忽略温度变化对灯丝电阻的影响)，滑动变阻器Rx标有“200 Ω 1.25 A”字样，定值电阻R₀阻值为20 Ω，电流表的量程为0～3 A，电压表的量程为0～15 V，求：
(1) 小灯泡的额定电流。
(2) 小灯泡的电阻。
(3) 只闭合开关S、S₁，小灯泡恰好正常发光，求电源电压。
(4) 只闭合开关S、S₂，在保证电路元件安全的前提下，求滑动变阻器接入电路的电阻范围。
　　　　

（1）小灯泡的额定电流$I_{额}=\frac{P_{额}}{U_{额}}=\frac{3.6W}{6V}=0.6A$ （2）小灯泡的电阻$R_{L}=\frac{U_{额}}{I_{额}}=\frac{6V}{0.6A}=10\Omega$ （3）只闭合开关$S、S_{1}$，$L$与$R_{0}$串联，小灯泡恰好正常发光，电路中电流$I = I_{额}=0.6A$，电源电压$U = I(R_{0}+R_{L}) = 0.6A\times(20\Omega + 10\Omega)=18V$ （4）只闭合$S、S_{2}$时，$L$与$R_{x}$串联，滑动变阻器$R_{x}$上标有“$200\Omega$ 1.25 A”的字样，电流表$A$的量程为$0～3A$，小灯泡的额定电流为$0.6A$，因串联电路中电流处处相等，则为了保护电路的安全，电路中的最大电流$I_{最大}=I_{额}=0.6A$，此时小灯泡正常发光，则电压表的最小示数$U_{x最小}=U - U_{额}=18V - 6V = 12V＜15V$，不会损坏电压表，变阻器$R_{x}$的最小阻值$R_{x最小}=\frac{U_{x最小}}{I_{最大}}=\frac{12V}{0.6A}=20\Omega$；当滑片向右滑动时，其接入电路的电阻变大，电流变小，根据分压原理，变阻器两端电压即电压表示数变大，由于电压表使用的量程为$0～15V$，可得$U_{x最大}=15V$，此时电路中的最小电流$I_{最小}=\frac{U - U_{x最大}}{R_{L}}=\frac{18V - 15V}{10\Omega}=0.3A$，变阻器$R_{x}$的值$R_{x最大}=\frac{U_{x最大}}{I_{最小}}=\frac{15V}{0.3A}=50\Omega$，故滑动变阻器$R_{x}$能接入电路的阻值范围是$20～50\Omega$

10. 某款家用吸尘器额定电压为220 V，额定电流为4 A，该吸尘器的额定功率为________W，正常工作15 min，使标有“800 imp/(kW·h)”的电能表指示灯共闪烁________次。若吸尘器正常工作时，电动机的发热功率为32 W，则电动机线圈的电阻为________Ω。

880 176 2

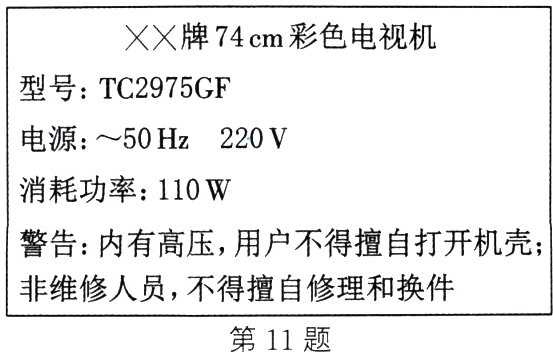

11. (2024·达州)某彩色电视机的铭牌如图所示，其额定电功率为________W，额定电流是________A。当它正常工作时，60 s内消耗的电能为________J。
　　　　　　　　　　　　　　　　

110 0.5 6 600
