二、填空题(每空2分，共14分)

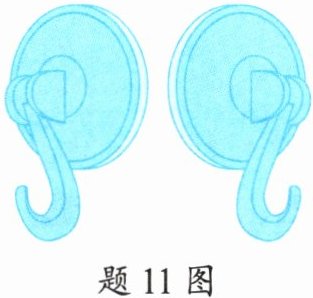

11.如题11图所示，用两个吸盘模拟马德堡半球实验。将两个吸盘对接，用力挤压出空气后难以将其分开，说明吸盘内部气体压强(大于/等于/小于)大气压强；若在吸盘上戳一个小孔，吸盘内部气体压强会变；若在海拔更高的地方做同样的实验，将其分开所需的力更小，说明海拔越高，大气压强越。
11.如题11图所示，用两个吸盘模拟马德堡半球实验。将两个吸盘对接，用力挤压出空气后难以将其分开，说明吸盘内部气体压强(大于/等于/小于)大气压强；若在吸盘上戳一个小孔，吸盘内部气体压强会变；若在海拔更高的地方做同样的实验，将其分开所需的力更小，说明海拔越高，大气压强越。
答案
小于
大
小
大
小
解析
【解析】
1. 将两个吸盘对接并挤压出空气后，吸盘内部气体减少，内部气体压强小于外界大气压强，在外界大气压的作用下吸盘难以分开；
2. 若在吸盘上戳一个小孔，外界空气进入吸盘内部，吸盘内部气体压强会变大，与外界大气压逐渐相等，吸盘就容易分开；
3. 海拔越高，大气压强越小，内外气体的压强差越小，因此将吸盘分开所需的力更小。
【答案】
小于；大；小
【知识点】
大气压强存在；气压与海拔关系
【点评】
本题通过模拟马德堡半球实验，考查大气压强的相关知识，结合实验现象分析物理原理，贴近生活实际，注重对基础知识的理解与应用。
【难度系数】
0.8
1. 将两个吸盘对接并挤压出空气后，吸盘内部气体减少，内部气体压强小于外界大气压强，在外界大气压的作用下吸盘难以分开；
2. 若在吸盘上戳一个小孔，外界空气进入吸盘内部，吸盘内部气体压强会变大，与外界大气压逐渐相等，吸盘就容易分开；
3. 海拔越高，大气压强越小，内外气体的压强差越小，因此将吸盘分开所需的力更小。
【答案】
小于；大；小
【知识点】
大气压强存在；气压与海拔关系
【点评】
本题通过模拟马德堡半球实验，考查大气压强的相关知识，结合实验现象分析物理原理，贴近生活实际，注重对基础知识的理解与应用。
【难度系数】
0.8

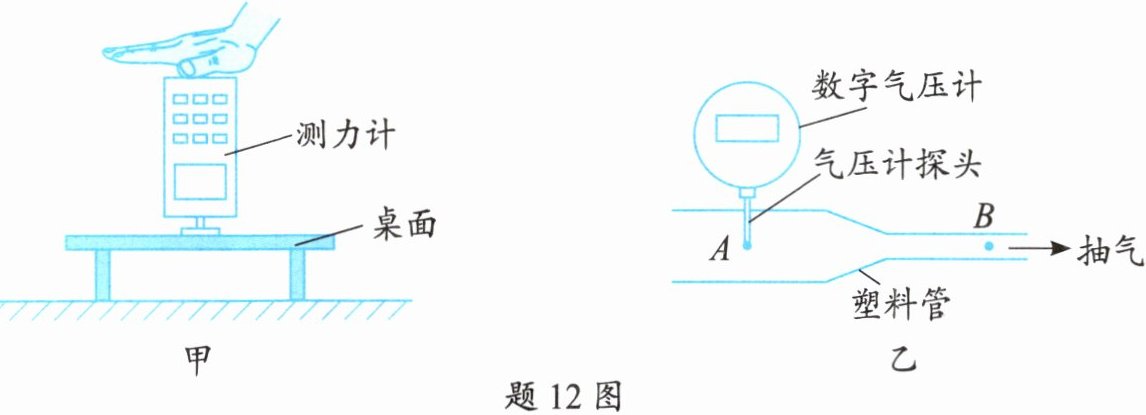

12.(1)如题12图甲所示，小源同学用力把所受重力G=3 N的测力计压在水平桌面上，测力计对桌面的压力F=50 N，与桌面的接触面积S1=1×10⁻⁴ m²，桌面的面积S2=0.5 m²，用题中物理量符号写出测力计对桌面的压强表达式为，该压强是Pa。
(2)如题12图乙所示，塑料管两端开口，抽气时，A点的空气流速小于B点的空气流速，A点的气压(大于/等于/小于)B点的气压；用气压计测出A点的气压是9.9×10⁴ Pa，该气压值等于m高的静止水柱所产生的压强。(水的密度为1×10³ kg/m³，g取10 N/kg)
(2)如题12图乙所示，塑料管两端开口，抽气时，A点的空气流速小于B点的空气流速，A点的气压(大于/等于/小于)B点的气压；用气压计测出A点的气压是9.9×10⁴ Pa，该气压值等于m高的静止水柱所产生的压强。(水的密度为1×10³ kg/m³，g取10 N/kg)
答案
$p=\frac{F}{S_1}$
$5×10^5$
大于
9.9
$5×10^5$
大于
9.9
解析
【解析】
(1) 根据压强的定义式，压强等于压力与受力面积的比值，此处受力面积为测力计与桌面的接触面积$S_1$，故压强表达式为$p=\frac{F}{S_1}$；
代入数据：$F=50\ \mathrm{N}$，$S_1=1×10^{-4}\ \mathrm{m}^2$，可得$p=\frac{50\ \mathrm{N}}{1×10^{-4}\ \mathrm{m}^2}=5×10^5\ \mathrm{Pa}$。
(2) 根据流体压强与流速的关系：在流体中，流速越小的位置，压强越大，A点空气流速小于B点，故A点气压大于B点气压；
由液体压强公式$p=\rho gh$变形得$h=\frac{p}{\rho g}$，代入$p=9.9×10^4\ \mathrm{Pa}$，$\rho=1×10^3\ \mathrm{kg/m}^3$，$g=10\ \mathrm{N/kg}$，可得$h=\frac{9.9×10^4\ \mathrm{Pa}}{1×10^3\ \mathrm{kg/m}^3×10\ \mathrm{N/kg}}=9.9\ \mathrm{m}$。
【答案】
(1) $\boldsymbol{p=\frac{F}{S_1}}$；$\boldsymbol{5×10^5}$
(2) $\boldsymbol{大于}$；$\boldsymbol{9.9}$
【知识点】
压强的计算；流体压强与流速的关系；液体压强计算
【点评】
本题结合生活场景考查压强相关计算与流体压强规律，需注意受力面积的判断以及流体压强与流速的对应关系，同时熟练运用压强公式进行计算。
【难度系数】
0.6
(1) 根据压强的定义式，压强等于压力与受力面积的比值，此处受力面积为测力计与桌面的接触面积$S_1$，故压强表达式为$p=\frac{F}{S_1}$；
代入数据：$F=50\ \mathrm{N}$，$S_1=1×10^{-4}\ \mathrm{m}^2$，可得$p=\frac{50\ \mathrm{N}}{1×10^{-4}\ \mathrm{m}^2}=5×10^5\ \mathrm{Pa}$。
(2) 根据流体压强与流速的关系：在流体中，流速越小的位置，压强越大，A点空气流速小于B点，故A点气压大于B点气压；
由液体压强公式$p=\rho gh$变形得$h=\frac{p}{\rho g}$，代入$p=9.9×10^4\ \mathrm{Pa}$，$\rho=1×10^3\ \mathrm{kg/m}^3$，$g=10\ \mathrm{N/kg}$，可得$h=\frac{9.9×10^4\ \mathrm{Pa}}{1×10^3\ \mathrm{kg/m}^3×10\ \mathrm{N/kg}}=9.9\ \mathrm{m}$。
【答案】
(1) $\boldsymbol{p=\frac{F}{S_1}}$；$\boldsymbol{5×10^5}$
(2) $\boldsymbol{大于}$；$\boldsymbol{9.9}$
【知识点】
压强的计算；流体压强与流速的关系；液体压强计算
【点评】
本题结合生活场景考查压强相关计算与流体压强规律，需注意受力面积的判断以及流体压强与流速的对应关系，同时熟练运用压强公式进行计算。
【难度系数】
0.6
三、作图题（2分）

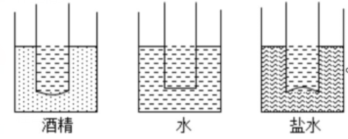

13.将三个完全相同的两端开口的玻璃管，底部用橡皮薄膜包住，并在玻璃管中倒入相同深度的水。现将三个玻璃管底部朝下，分别浸在盛有酒精、水和盐水的三个容器中，此时玻璃管内外液面相平，如题13图所示，请在图中画出橡皮膜的大致形状。（ρ酒精＜ρ水＜ρ盐水）
13.将三个完全相同的两端开口的玻璃管，底部用橡皮薄膜包住，并在玻璃管中倒入相同深度的水。现将三个玻璃管底部朝下，分别浸在盛有酒精、水和盐水的三个容器中，此时玻璃管内外液面相平，如题13图所示，请在图中画出橡皮膜的大致形状。（ρ酒精＜ρ水＜ρ盐水）
答案
解析
【解析】
根据液体压强公式$ p = \rho gh $，玻璃管内水的压强$ p_{内} = \rho_{水}gh $：
1. 浸在酒精中：$ \rho_{酒精} ＜ \rho_{水} $，$ p_{外酒} = \rho_{酒精}gh $，故$ p_{内} ＞ p_{外酒} $，橡皮膜向外凸；
2. 浸在水中：$ \rho_{水} = \rho_{水} $，$ p_{外水} = \rho_{水}gh $，故$ p_{内} = p_{外水} $，橡皮膜平整；
3. 浸在盐水中：$ \rho_{盐水} ＞ \rho_{水} $，$ p_{外盐} = \rho_{盐水}gh $，故$ p_{内} ＜ p_{外盐} $，橡皮膜向内凹。
据此画出橡皮膜形状。
【答案】
酒精中橡皮膜向外凸，水中橡皮膜平整，盐水中橡皮膜向内凹（对应画出形状即可）。
【知识点】
液体压强的计算、液体压强的影响因素
【点评】
考查液体压强公式的应用，需比较管内外压强判断橡皮膜形状，掌握压强与密度、深度的关系。
【难度系数】
0.6
根据液体压强公式$ p = \rho gh $，玻璃管内水的压强$ p_{内} = \rho_{水}gh $：
1. 浸在酒精中：$ \rho_{酒精} ＜ \rho_{水} $，$ p_{外酒} = \rho_{酒精}gh $，故$ p_{内} ＞ p_{外酒} $，橡皮膜向外凸；
2. 浸在水中：$ \rho_{水} = \rho_{水} $，$ p_{外水} = \rho_{水}gh $，故$ p_{内} = p_{外水} $，橡皮膜平整；
3. 浸在盐水中：$ \rho_{盐水} ＞ \rho_{水} $，$ p_{外盐} = \rho_{盐水}gh $，故$ p_{内} ＜ p_{外盐} $，橡皮膜向内凹。
据此画出橡皮膜形状。
【答案】
酒精中橡皮膜向外凸，水中橡皮膜平整，盐水中橡皮膜向内凹（对应画出形状即可）。
【知识点】
液体压强的计算、液体压强的影响因素
【点评】
考查液体压强公式的应用，需比较管内外压强判断橡皮膜形状，掌握压强与密度、深度的关系。
【难度系数】
0.6
