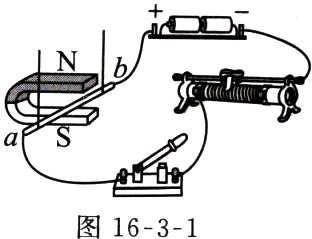

1. （2023泰州兴化三模）在“探究磁场对通电导体的作用”的实验中，小明设计了如图16 - 3 - 1所示的电路，导体棒ab用绝缘细线悬挂在蹄形磁体的两极之间.
　　　　　　　　　　　
(1)磁体周围和通电导线周围都存在的一种特殊物质是________（选填“磁场”或“磁感线”）.
(2)闭合开关前，导体棒ab静止，闭合开关后，导体棒ab向右运动，说明磁场对__________有力的作用.
(3)断开开关，将图中蹄形磁体的N、S极对调，再闭合开关，会发现导体棒ab的运动方向与对调前的运动方向________，说明通电导体在磁场中的受力方向与____________有关.
(4)断开开关，将图中电源的正、负极对调，再闭合开关，会发现导体棒ab的运动方向与对调前的运动方向________，说明通电导体在磁场中的受力方向与____________有关.
(5)如果同时改变磁场方向和电流方向，________（选填“能”或“不能”）确定受力方向与磁场方向或电流方向是否有关.

(1)磁场　(2)通电导体
(3)相反　磁场方向
(4)相反　电流方向
(5)不能

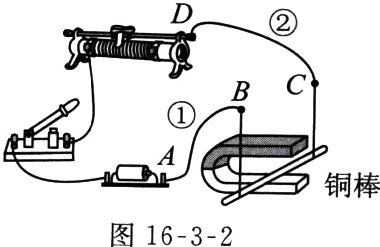

2. （2023镇江一模）如图16 - 3 - 2所示，闭合开关，铜棒向左运动，为使铜棒向右运动，下列操作不可行的是（ ）
　　　　　　　
A. 只对调电源的正、负极
B. 只对调磁体的N、S极
C. 导线①接A、C接线柱，导线②接B、D接线柱
D. 同时对调电源正、负极和磁体的N、S极

D

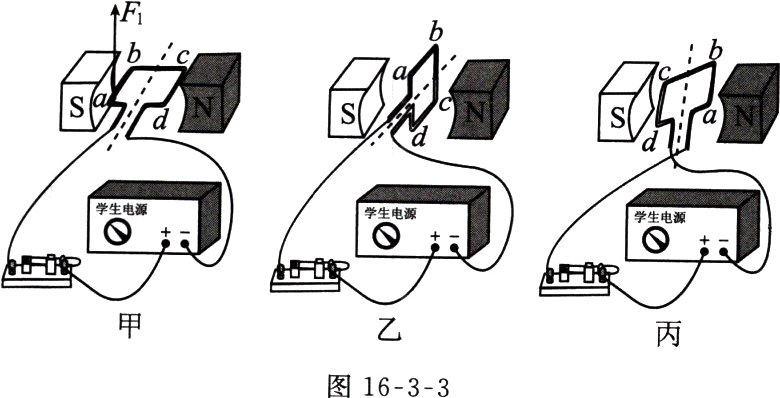

3. 如图16 - 3 - 3所示，线圈位于磁场中.
　
(1)闭合开关通电后，cd段导线中电流的方向是________（选填“由c到d”或“由d到c”）.
(2)ab段导线受磁场力的方向如图甲所示，在图甲中画出cd段导线受到的磁场力F₂.
(3)分析比较图甲中的F₁和F₂可知，它们作用在同一物体上，方向________，但不在______________上，所以线圈会__________（选填“顺时针”或“逆时针”）转动.
(4)当线圈转到竖直位置时，如图乙所示，ab段和cd段导线受到的力是一对________力，物理学中把这一位置叫____________，线圈由于具有________，所以线圈会转过此位置到图丙位置，由于磁场方向和线圈中电流方向都没变，所以ab和cd段导线的受力方向________（选填“不变”或“改变”），分析图丙可知，线圈在F₁和F₂的作用下________（选填“顺时针”或“逆时针”）转动.

(1)由c到d
(2)如图所示

(3)相反　同一条直线　顺时针
(4)平衡力　平衡位置　惯性　不变　逆时针

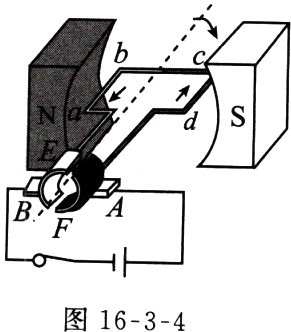

4. 根据如图16 - 3 - 4所示的直流电动机的基本构造示意图，回答下列问题.
　(1)直流电动机的工作原理是__________________
　　　　　　　　　　:
　　　　　　　　　　　
(2)电动机工作过程中的能量转化：将______能转化为________能和内能.
(3)该图中A、B是________；E、F是________，它的作用是每当通电线圈靠惯性越过________位置时，能自动改变线圈中的________方向，使线圈持续转动下去.

(1)通电线圈在磁场中受力转动
(2)电　机械
(3)电刷　换向器　平衡　电流
