19. 小明通过实验探究水凝固前后温度的变化，步骤如下：
①在烧杯中倒入低温食盐水，用温度计测得其温度为$-15° C$；

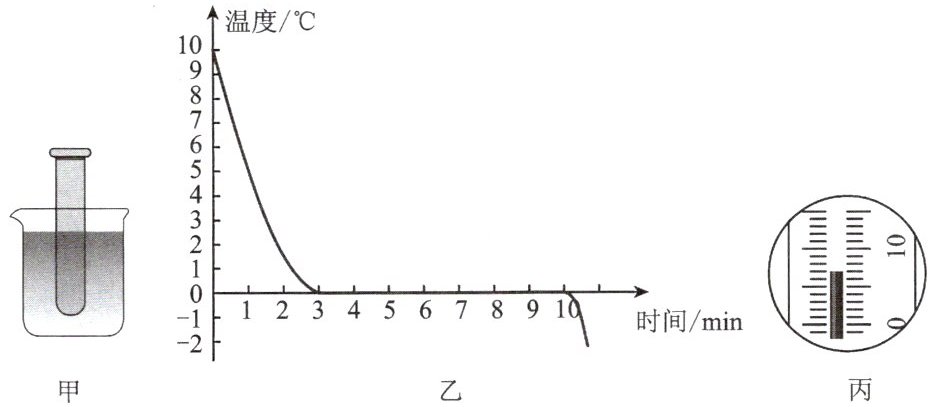

②在试管中加入少量水，将试管下端浸入食盐水中，如图甲所示；
③用步骤①中的温度计测量试管中物质的温度，绘制成图乙所示的图像。

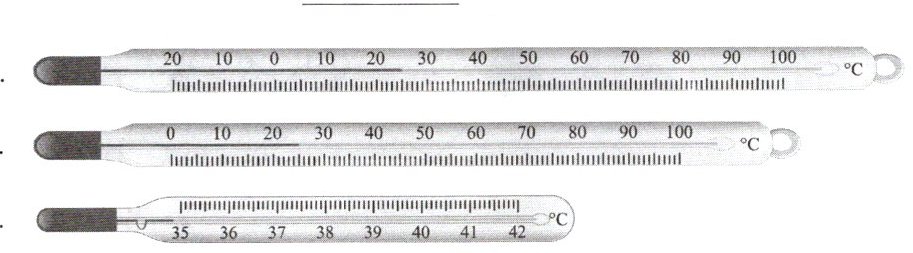

(1)本实验选用的温度计是(填序号)。

A.
B.
C.
(2)图丙中温度计的读数为$° C$。
(3)由图乙知水的凝固点是$° C$。
(4)4～8 min试管中物质的内能(填变化趋势)。
(5)实验中小明发现烧杯外壁出现白霜，这是(填物态变化名称)现象。

A
7
0
减小
凝华

【解析】
(1) 实验中涉及的低温食盐水温度为-15℃，需选择量程包含低温的温度计，故选A。
(2) 图丙中温度计分度值为1℃，液柱对应刻度为7℃，读数为7℃。
(3) 水凝固时温度保持不变，由图乙可知温度不变阶段对应的温度为0℃，即水的凝固点是0℃。
(4) 4～8min试管中物质处于凝固过程，凝固放热，内能减小。
(5) 烧杯外壁的白霜是空气中的水蒸气直接由气态变为固态形成的，属于凝华现象。
【答案】
(1) A
(2) 7
(3) 0
(4) 减小
(5) 凝华
【知识点】
温度计的使用、凝固特点、凝华现象
【点评】
本题围绕水凝固实验展开，考查温度计选择与读数、凝固点判断、凝固过程内能变化及物态变化判断，需结合实验图像和物理规律分析，侧重对实验原理和基础概念的掌握。
【难度系数】
0.6

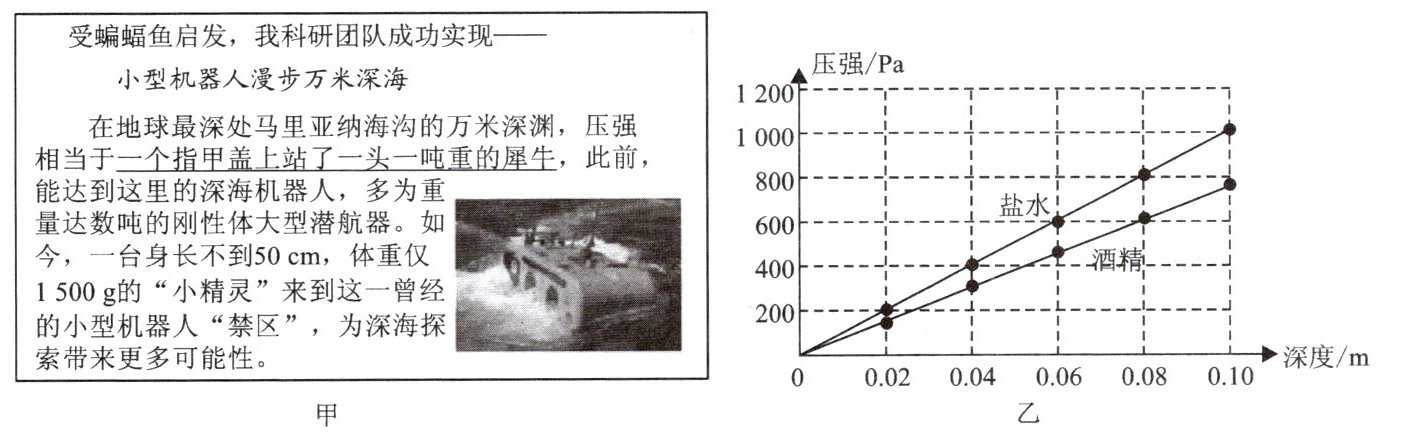

20. 小凯对图甲中新闻报道画线的内容产生了好奇，通过实验研究液体内部的压强。

受蝙蝠鱼启发，我科研团队成功实现——
小型机器人漫步万米深海
在地球最深处马里亚纳海沟的万米深渊，压强
相当于一个指甲盖上站了一头一吨重的犀牛，此前，
能达到这里的深海机器人，多为重
量达数吨的刚性体大型潜航器。如
今，一台身长不到50 cm，体重仅
1 500 g的“小精灵”来到这一曾经
的小型机器人“禁区”，为深海探
索带来更多可能性。
(1)用液体压强传感器测量盐水内部压强的大小，画出图乙中盐水内部压强随深度变化的图线，盐水内部压强随深度增大而；用酒精重复上述实验，画出图乙中酒精内部压强随深度变化的图线。比较两条图线，深度相同时，盐水的压强比酒精；液体的密度越大，内部压强与深度的比值越。
(2)由盐水的图线可推知10 000米深处海水产生的压强约为Pa，对大拇指盖的压力约为N。

增大
大
大
$10^8$
$10^4$

【解析】
(1) 由图乙中盐水的压强-深度图线可知，盐水内部压强随深度增大而增大；比较两条图线，当深度相同时，盐水对应的压强值大于酒精的压强值，即盐水的压强比酒精大；根据$p=\rho gh$可得$\frac{p}{h}=\rho g$，液体的密度越大，$\rho g$越大，即内部压强与深度的比值越大。
(2) 由图乙可知，当深度$h=0.1m$时，盐水的压强$p=1000Pa$，则$\frac{p}{h}=\frac{1000Pa}{0.1m}=10^4 Pa/m$，10000米深处海水产生的压强$p'=10^4 Pa/m×10000m=10^8 Pa$；大拇指盖的面积约为$S=1cm^2=10^{-4}m^2$，根据$p=\frac{F}{S}$可得，对大拇指盖的压力$F=p'S=10^8 Pa×10^{-4}m^2=10^4 N$。
【答案】
(1) 增大；大；大
(2) $10^8$；$10^4$
【知识点】
液体压强特点；压强计算
【点评】
本题结合科研实例考查液体压强的特点与计算，既联系实际又注重对公式的应用，培养学生从图像中获取信息的能力。
【难度系数】
0.6
