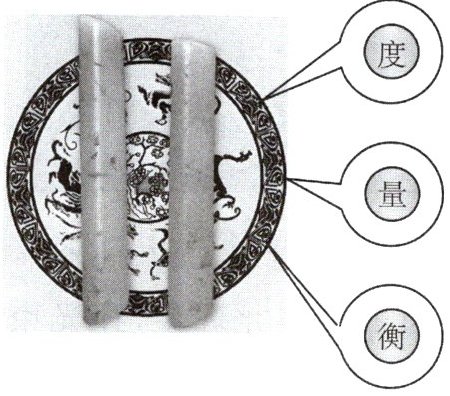

16. 律管是古人用来给乐器定音的工具。用12根长度不同的律管吹出12个高低不同的标准音，12根律管吹出的声音(填声音的特性)不同。其中最长的一根叫黄钟律管，如图所示。据文献记载，它还曾作为汉代统一度量衡的标准。管长9寸(约20 cm)，在管腔中装满大小适中的黍，体积为1龠(约10 mL)，质量为12铢(约7.8 g)。由此推算，汉代1寸约为cm(保留两位小数)，黍的密度约为 $g/cm^3$。

音调
2.22
0.78

【解析】
1. 12根长度不同的律管，振动频率不同，因此吹出声音的音调不同；
2. 已知管长9寸约20cm，汉代1寸的长度为：$20\mathrm{cm} ÷ 9 \approx 2.22\mathrm{cm}$；
3. 黍的体积$V=10\mathrm{mL}=10\mathrm{cm}^3$，质量$m=7.8\mathrm{g}$，根据密度公式$\rho=\frac{m}{V}$，可得黍的密度：$\rho=\frac{7.8\mathrm{g}}{10\mathrm{cm}^3}=0.78\mathrm{g/cm}^3$。
【答案】
音调；2.22；0.78
【知识点】
声音的特性；单位换算；密度计算
【点评】
本题结合古代科技情境，考查声音的特性、长度单位换算及密度的计算，将物理知识与历史文化结合，注重知识的实际应用。
【难度系数】
0.6

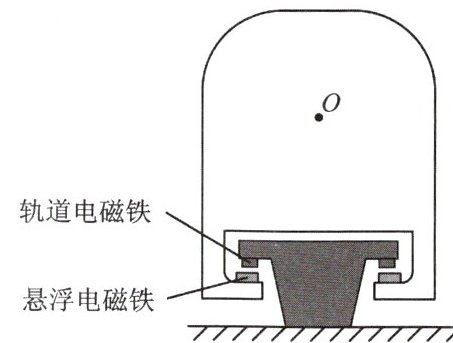

17. 如图，磁悬浮列车悬浮在铁轨上不与轨道接触，请画出列车的重力($O$点为重心)及左侧悬浮电磁铁所受轨道电磁铁作用力的示意图。

【解析】
1. 重力：过重心O点，沿竖直向下的方向画一条带箭头的线段，用符号G表示；
2. 左侧悬浮电磁铁所受轨道电磁铁的作用力：由于列车悬浮，轨道电磁铁对悬浮电磁铁的作用力为竖直向上的斥力，作用在左侧悬浮电磁铁上，沿竖直向上的方向画一条带箭头的线段，用符号F表示。
【答案】

【知识点】
重力的示意图；力的示意图；磁极间的相互作用
【点评】
本题考查力的示意图的绘制，需明确重力的方向始终竖直向下，同时结合磁悬浮原理判断斥力的方向，注意力的作用点和方向的准确性。
【难度系数】
0.6

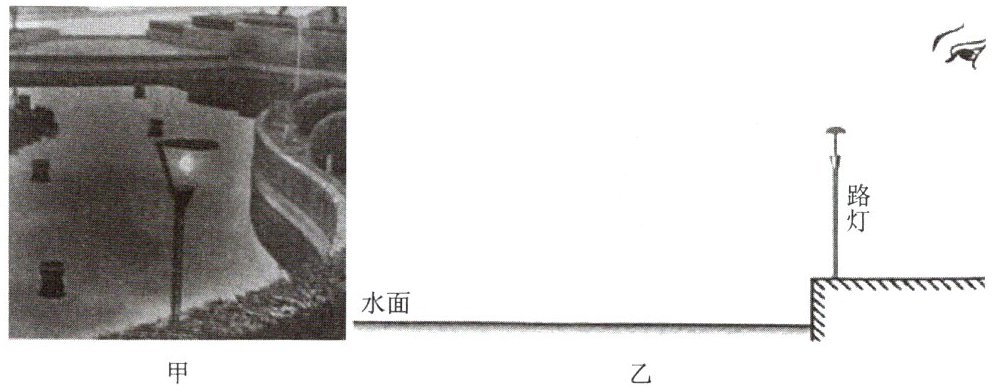

18. 图甲为校园摄影展中小芳的作品，太阳在湖中的倒影“镶嵌”在湖边的路灯中。为解释通过路灯的空隙看到太阳的像，请在图乙中画一条太阳光经水面反射到人眼的光路。（保留作图痕迹）

【解析】
1. 作出太阳关于水面的对称点（太阳的像点，用虚线绘制）；
2. 连接人眼与路灯的空隙，与水面交于入射点；
3. 连接太阳与入射点，标注箭头表示入射光线；
4. 连接入射点与人眼，标注箭头表示反射光线，辅助线用虚线。
【答案】

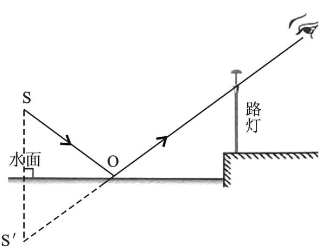

如图所示（对应参考答案中的光路图）
【知识点】
平面镜成像特点、光的反射定律
【点评】
本题结合实际生活场景，考查光的反射光路的绘制，需借助平面镜成像特点确定入射点，注重知识的实际应用，培养作图能力与逻辑思维。
【难度系数】
0.4
