17. 茶壶盖上有个小孔,这是为了让壶内的茶水在的作用下顺畅流出.有一种“阴阳壶”,可同时盛装甲、乙两种液体,壶柄上开有两个孔,壶的结构示意图如图甲.若捂住甲孔,倒出的是(选填“甲”或“乙”)液体.如图乙,小明同学粗略测量大气压强的值,他将塑料吸盘紧压在光滑的竖直玻璃板上,吸盘与玻璃板的接触面积为 $S$,用弹簧测力计挂在吸盘的挂钩上,沿水平方向缓慢拉动弹簧测力计直至吸盘,记下弹簧测力计的最大示数 $F$,测得的大气压强 $p =$(用字母表示),测得的大气压强值偏小,可能的原因是.

1. 大气压
2. 乙
3. 脱离玻璃板
4. $ \frac{F}{S} $
5. 吸盘内空气未挤尽

1. 茶壶盖上的小孔是为了让空气进入壶内，从而使壶内的大气压力与外界大气压力相等，保证茶水在重力作用下顺畅流出，这是大气压的作用。
2. 阴阳壶的结构使得如果捂住甲孔，甲液体由于无法与外界大气相通，无法流出，而乙液体可以通过乙孔与外界大气相通，因此倒出的是乙液体。
3. 在测量大气压强的实验中，当吸盘脱离玻璃板时，弹簧测力计的最大示数 $F$ 即为大气压力，测得的大气压强 $p$ 为 $ \frac{F}{S} $。
4. 如果测得的大气压强值偏小，可能的原因是吸盘内的空气没有完全被挤出，导致测得的力 $F$ 偏小。

三、简答题(本题共 7 小题,共 55 分)

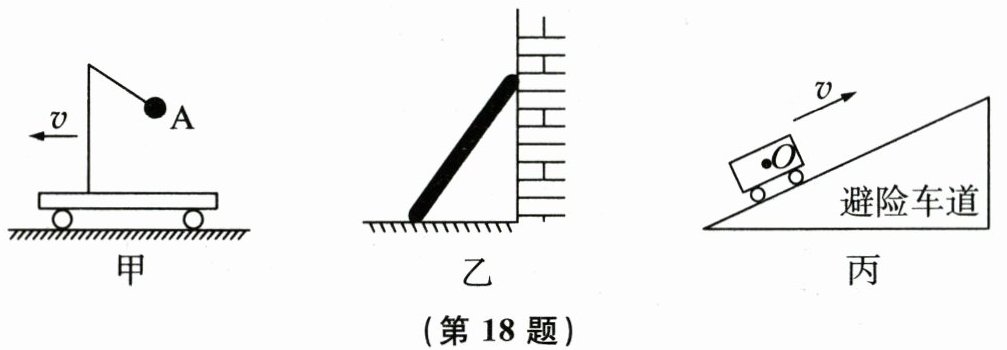

18. (6 分)按照题目要求作图.
(1) 如图甲,小球 A 用钢管固定在小车的支架上,小车向左做匀速直线运动,不计空气阻力,画出小球 A 受力的示意图.
(2) 如图乙,有一粗细均匀的木棒倚在墙上,在图中画出木棒受到的重力和木棒对墙壁的压力的示意图.
(3) 避险车道被称为高速公路上的“救命道”.请在如图丙所示的简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图.

(1)小球受到重力$G$和支架对它的支持力$F$，作用点皆在小球重心，方向分别竖直向下和水平向右（由于小车向左做匀速直线运动，小球在水平方向不受力时，支架对小球无水平力，此处支架对小球的支持力应垂直于钢管向上，若钢管水平则支持力竖直向上，根据题意小车向左匀速运动，不计空气阻力，小球处于平衡状态，若钢管倾斜，小球受重力竖直向下，钢管对它的弹力垂直钢管向上），示意图如下：
[此处应有小球A受力示意图，重力竖直向下，标$G$；支持力垂直钢管向上，标$F$]
(2)木棒受到的重力$G$，作用点在木棒重心，方向竖直向下；木棒对墙壁的压力$F_{压}$，作用点在木棒与墙壁接触点，方向垂直墙壁向右，示意图如下：
[此处应有木棒受力示意图，重力竖直向下，标$G$；对墙壁压力垂直墙壁向右，标$F_{压}$]
(3)失控车辆冲入避险车道减速滑行时，受到重力$G$、斜坡对它的支持力$F_{支}$和斜坡对它的摩擦力$f$，重力方向竖直向下，支持力方向垂直斜坡向上，摩擦力方向沿斜坡向上，示意图如下：
[此处应有失控车辆受力示意图，重力竖直向下，标$G$；支持力垂直斜坡向上，标$F_{支}$；摩擦力沿斜坡向上，标$f$]
