7. 地球是一个巨大的球体，图中有关地磁体的示意图正确的是()。

A.
B.
C.
D.

C

【解析】
地球是一个天然的大磁体，地磁南极位于地理北极附近，地磁北极位于地理南极附近，且地磁两极与地理两极并不重合；同时磁感线的方向是从磁体的N极出发，回到S极。
对各选项分析：
A选项：地磁两极与地理两极重合，且磁感线方向错误（应从N极出发回到S极），不符合实际。
B选项：地磁两极标注错误，且与地理两极重合，磁感线方向也错误，不符合实际。
C选项：地磁南极在地理北极附近，地磁北极在地理南极附近，二者不重合，且磁感线从地磁N极（地理南极附近）出发回到地磁S极（地理北极附近），符合地磁场的特点。
D选项：磁感线方向错误，不符合磁感线的走向规律。
综上，正确选项为C。
【答案】
C
【知识点】
地磁场的特点、磁感线的方向
【点评】
本题考查地磁场的相关知识，属于基础题，解题关键是明确地磁两极与地理两极的位置关系，以及磁感线的走向，需注意区分地磁两极和地理两极的位置，避免混淆出错。
【难度系数】
0.7

8. 如图，我国早期的指南针——司南，是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的。东汉学者王充在《论衡》中记载:“司南之杓，投之于地，其柢指南。”“柢”指的是司南长柄，下列说法正确的是()。


A.①②
B.①④
C.②③
D.③④

A

【解析】
司南是利用天然磁石的磁性制成的指向工具，地球本身是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近。司南的长柄（柢）为磁石的南极，根据异名磁极相互吸引的原理，司南长柄会指向地理南极，因此①②说法正确，③④错误，故正确选项为A。
【答案】
A
【知识点】
地磁场、磁极间的相互作用
【点评】
本题考查古代磁学工具司南的工作原理，结合地磁场与磁极间相互作用的知识，需要学生理解磁体与地磁场的对应关系，属于基础应用类题目。
【难度系数】
0.6

9. 郑和远涉重洋时，采用水罗盘(如图所示)确定方向。水罗盘的浮针是使用磁针横穿灯芯草制成的，静止时磁针针尖会指向地理南方。下列说法正确的是()。


A.水罗盘周围存在若干磁感线
B.水罗盘能定向利用了地磁场
C.磁针的针尖指向地磁的S极
D.磁针的针尖处应标注为“N”

B

【解析】
逐一分析选项：
A. 磁感线是为描述磁场假想的曲线，实际并不存在，故A错误；
B. 水罗盘能定向利用了地磁场的作用，磁针在地磁场作用下静止时指向南北方向，故B正确；
C. 地磁的北极位于地理南极附近，磁针针尖指向地理南方，即指向地磁的N极，故C错误；
D. 磁针针尖指向地理南方，说明针尖为S极，应标注为“S”，故D错误。
综上，正确答案为B。
【答案】
B
【知识点】
地磁场、磁感线的性质、磁极指向规律
【点评】
本题考查地磁场相关知识，需明确地理南北极与地磁南北极的对应关系，理解磁感线的假想性，掌握地磁场对磁体的作用，注重对基础概念的辨析。
【难度系数】
0.7

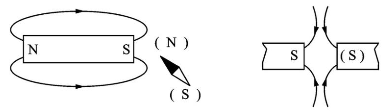

10. 根据如图所示的条件，标出图中的磁感线方向和小磁针(或磁体)的N、S极。

【解析】
1. 左图：磁体外部磁感线由N极指向S极，据此标出磁感线方向；根据异名磁极相互吸引，小磁针靠近磁体S极的一端为N极，故小磁针上端为S极，下端为N极。
2. 右图：磁感线在磁体外部由N极指向S极，已知左侧为S极，因此右侧磁体为N极，磁感线方向由右侧N极指向左侧S极。
【答案】
左图：小磁针上端标$\boldsymbol{S}$，下端标$\boldsymbol{N}$，磁感线从磁体N极指向S极；右图：右侧磁体标$\boldsymbol{N}$，磁感线从右侧磁体指向左侧S极（标注结果如参考答案图所示）。
【知识点】
磁感线方向；磁极间相互作用
【点评】
本题为磁学基础题型，考查磁感线分布规律与磁极间的相互作用规律，需牢记相关规律进行判断。
【难度系数】
0.7
