11. 如图，小磁针静止在地球赤道正上方，请标出小磁针的N极和地磁场磁感线的方向。

【解析】
地球是一个巨大的磁体，地磁南极位于地理北极附近，地磁北极位于地理南极附近。小磁针静止时N极指向与磁感线方向一致，指向地理北极（地磁南极），因此小磁针上端为N极；地磁场的磁感线从地磁北极（地理南极附近）出发，回到地磁南极（地理北极附近），据此标注磁感线方向。
【答案】
小磁针上端标注为N极，地磁场磁感线方向为从图中下方指向上方（具体标注见参考答案图示）
【知识点】
地磁场、磁感线方向、小磁针指向规律
【点评】
本题考查地磁场的基础知识点，需理清地理南北极与地磁南北极的对应关系，属于基础概念的直接考查。
【难度系数】
0.7

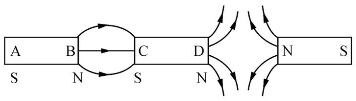

12. 三个磁体相邻磁极间的磁感线分布如图所示，请在图中标出磁极A、B、C、D的名称和磁感线方向。

【解析】
1. 根据右侧已知磁体的N、S极，结合磁感线从N极出发、回到S极的特点，可知D与N间的磁感线指向D，故D为S极；
2. 因C、D为同一磁体的两端，所以C为N极；
3. B、C间的磁感线从C指向B，说明B为S极；
4. A、B为同一磁体的两端，所以A为N极；
5. 磁感线方向：所有磁感线均从N极指向S极，依次标注各段磁感线方向（A→B，C→B，右侧N→D）。
【答案】
磁极：A为N极，B为S极，C为N极，D为S极；磁感线方向：从N极指向S极（标注结果如参考答案图所示）。
【知识点】
磁感线的特点，磁极间的相互作用
【点评】
本题考查磁感线与磁极的判断，需熟练运用磁感线走向规律和磁极相互作用，通过已知磁极推导未知磁极，侧重基础知识的应用。
【难度系数】
0.6

13. 科学家研究发现:在某些细菌的细胞质中有一些磁生小体，它们相当于一个个微小磁针。实验证明:在只有地磁场而没有其他磁场作用时，小水滴中的一些细菌会持续不断地向北游动，并聚集在小水滴北面的边缘。实验中，若把这些细菌中的磁生小体看成小磁针，则它们的N极指向()。

A.北
B.南
C.西
D.东

A

【解析】
地磁场的南极位于地理北极附近，小磁针静止时N极指向与地磁场方向一致，即指向地理北方。实验中细菌向北游动，说明磁生小体的N极指向北，因此选A。
【答案】
A
【知识点】
地磁场、磁体指向性
【点评】
本题考查地磁场的基本特性，需理清地磁两极与地理两极的对应关系，以及小磁针N极的指向规律，属于基础概念题，注重对基础知识的理解与应用。
【难度系数】
0.8

14. 小智同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制成了一个简易的指南针。该指南针静止后，针尖指北方，则针尖是指南针的极;此时将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的方。

N
北

【解析】
地球的地磁南极位于地理北极附近，根据异名磁极相互吸引，指南针静止时指向北方的针尖为N极；指南针的指向由地磁场决定，与底座的旋转无关，因此将底座逆时针旋转90°后，针尖静止时仍指向地理位置的北方。
【答案】
N；北
【知识点】
地磁场；磁极间的相互作用
【点评】
本题考查对地磁场及指南针工作原理的理解，需明确地磁场的分布特点以及指南针的指向由地磁场决定，与底座的转动无关。
【难度系数】
0.8

15. “地漏”(如图甲所示)是连接排水管道与室内地面的接口。“磁悬浮地漏”相对于传统地漏具有较多优点，如排水速度可随积水深度自动调节，在不排水时能密封管道等。

(1)若地漏不密封，排水管内臭气会扩散到室内。从微观角度解释该现象:。
(2)磁悬浮地漏的工作原理如图乙所示。
①当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起。若磁体A下端为N极，则磁体B上端为极。
②当密封盖上方有水时，密封盖下移，开始排水。积水越多，则排水口越大，其原因是。

分子做无规则运动
N
深度越深，液体压强越大

【解析】
(1) 构成臭气的分子在不停地做无规则运动，所以会扩散到室内。
(2) ①根据同名磁极相互排斥的原理，磁体A下端为N极，要将密封盖顶起，磁体B上端应为N极。
②液体的压强随深度的增加而增大，积水越多，水的深度越深，对密封盖的压强越大，密封盖下移越多，排水口也就越大。
【答案】
(1) 分子在不停地做无规则运动
(2) ①N
②深度越深，液体压强越大
【知识点】
分子热运动、磁极间相互作用、液体压强特点
【点评】
本题结合生活中的磁悬浮地漏，考查了分子动理论、磁体相互作用规律和液体压强的相关知识，体现了物理与生活的紧密联系，注重对知识应用能力的考查。
【难度系数】
0.6
