10. 如图所示的电路中，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表的示数将______，电流表的示数将______，电压表与电流表示数的比值将______。（均选填“变大”“不变”或“变小”）

变大　变大　不变

11. 如图所示的电路中，若将滑动变阻器$R_2$的滑片由中点滑至最右端，则下列说法错误的是（ ）。


A.$V_1$的示数变小，$V_2$的示数不变
B.$V_1$的示数不变，$V_2$的示数变大
C.$V_1$的示数与A的示数的比值不变
D.$V_2$的示数与A的示数的比值变大

B

由图知，$R_1$与$R_2$串联，电流表测电路电流，$V_1$测$R_1$电压，$V_2$测电源电压。滑片右移，$R_2$增大，总电阻增大，电流减小。$V_1=IR_1$，电流减小，$V_1$示数变小；$V_2$测电源电压，示数不变。$V_1$与电流比值为$R_1$，不变；$V_2$与电流比值为总电阻，增大。A、C、D正确，B错误。
B

12. 如图，电路中电源电压保持6 V不变，电阻$R_1$的阻值为20\ \Omega，滑动变阻器标有“30\ \Omega 1 A”。开关S闭合后，将滑动变阻器的滑片由最左端滑到最右端，电压表、电流表示数的变化范围是（ ）。


A.6～2.4 V，0.3～0.12 A
B.6～3.6 V，0.2～0.12 A
C.0～2.4 V，0～0.12 A
D.6～3.6 V，0.3～0.12 A

A

由图知，$R_1$与$R_2$串联，电压表测$R_1$两端电压，电流表测电路电流。
1. 滑片在最左端时，$R_2=0\ \Omega$，电路中只有$R_1$。
电流表示数：$I=\frac{U}{R_1}=\frac{6\ V}{20\ \Omega}=0.3\ A$
电压表示数：$U_1=U=6\ V$
2. 滑片在最右端时，$R_2=30\ \Omega$，总电阻$R=R_1+R_2=20\ \Omega+30\ \Omega=50\ \Omega$。
电流表示数：$I'=\frac{U}{R}=\frac{6\ V}{50\ \Omega}=0.12\ A$
电压表示数：$U_1'=I'R_1=0.12\ A×20\ \Omega=2.4\ V$
电压表示数变化范围：$6\ V～2.4\ V$；电流表示数变化范围：$0.3\ A～0.12\ A$。
A

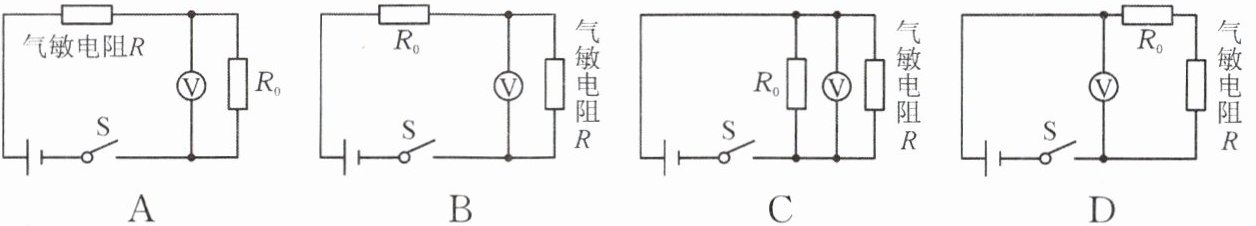

13. 如图，交警用酒精测试仪对过往司机进行酒精测试。酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小，从而引起电路中电流和电压的变化。若司机呼出的酒精气体浓度越大，测试仪中电压表的示数越大，则下列酒精测试仪工作原理电路图合理的是（ ）。


A.
B.
C.
D.

A
