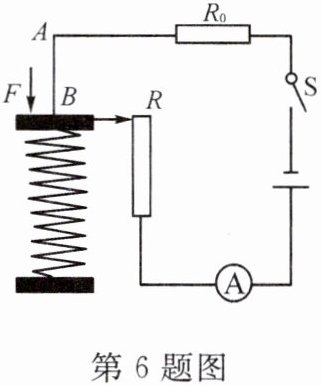

6. 下图是握力计的原理图，其中弹簧上端和滑动变阻器的滑片固定在一起，AB是可以自由拉伸的导线，$R_0$是保护电阻，电流表的示数可以显示握力的大小。闭合开关，当握力$F$增加时，电流表的示数将（ ）。
第6题图

A.变小
B.变大
C.不变
D.无法确定

答案

B

解析

当握力$F$增加时，弹簧被压缩，滑片向下移动，滑动变阻器接入电路的电阻$R$变小。电路中$R_0$与$R$串联，总电阻$R_{总}=R_0 + R$变小。电源电压$U$不变，由$I = \frac{U}{R_{总}}$可知，电路中的电流$I$变大，即电流表的示数变大。
B
7. 阻值不同的两个电阻的$I-U$的关系如图所示，从图中得到的下列结论中，正确的是（ ）。
第7题图

A.$R_1＞R_2$
B.$R_1$、$R_2$串联后的总电阻的$I-U$图线在区域Ⅱ内
C.$R_1$、$R_2$串联后的总电阻的$I-U$图线在区域Ⅲ内
D.$R_1$、$R_2$串联后的总电阻的$I-U$图线在区域Ⅰ内

答案

C

解析

由$I=\frac{U}{R}$得$R=\frac{U}{I}$。在$I-U$图像中，斜率$k=\frac{I}{U}=\frac{1}{R}$，斜率越小，电阻越大。由图知，$R_1$斜率大于$R_2$，则$R_1＜R_2$，A错误。
串联总电阻$R_串=R_1+R_2$，因$R_串＞R_2＞R_1$，所以$R_串$的斜率小于$R_2$的斜率，其$I-U$图线在区域Ⅲ内。
C
8. 如图所示的电路中，闭合开关，将滑片P向左移动时，电流表的示数______，电压表的示数______。（均选填“变大”“变小”或“不变”）
第8题图

答案

变大　变小
9. 如图所示的电路中，电源电压不变，开关S由闭合到断开时，电流表的示数将______，电压表的示数将______。（均选填“变大”“变小”或“不变”）
第9题图

答案

变小　不变
