8. 如图ZT - 2 - 8所示，电源电压和灯泡L的电阻不变，灯泡L上标有“6V　6W”字样. 当开关S、$S_1$均闭合，滑动变阻器的滑片P移至$a$端时，电流表示数为2A，灯泡L正常发光；当开关S闭合，$S_1$断开，滑片P移至$b$端时，电源电压为_______V，灯泡L的实际功率为_______W.

6 1.5

9. (2023无锡江阴期中)如图ZT - 2 - 9所示，电源电压18V保持不变，定值电阻$R_1$的阻值为10 $\Omega$，滑动变阻器$R_2$标有“200 $\Omega$　1A”字样，电压表及电流表为实验室常用的双量程电表. 闭合开关S后，电流表示数为0.5A，则通电10s，$R_2$消耗的电能为_______J；现小明想更换定值电阻$R_1$，要求：闭合开关S后，电压表和电流表选用合适量程，$R_2$的滑片P从最右端移到最左端时，电路中各元件都安全，电压表示数的变化量最大，则电流表选用的量程应是_______，定值电阻$R_1$应更换为阻值为_______$\Omega$的定值电阻，电路消耗的最大功率为_______W.

65 0～0.6 A 40 8.1

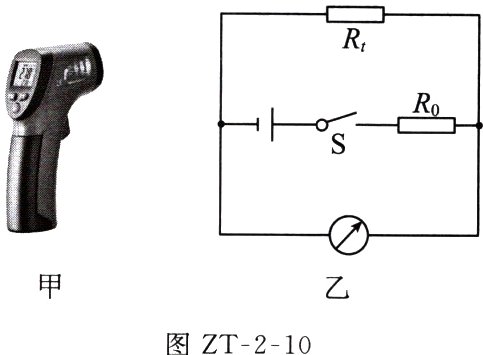

10. (2023南京期末)如图ZT - 2 - 10甲所示是某款测温枪，图乙是它内部的原理图，其中电源电压保持不变，$R_t$为热敏电阻，定值电阻$R_0$为保护电阻；在测量体温时，当被测温者体温较高时，显示仪的示数也会较大. 正常条件下关于此测温仪，下列分析正确的是(　　　)

A. 显示仪是由电流表改装成的
B. 被测温者温度越高，电路消耗的电功率越大
C. 热敏电阻$R_t$随着温度的升高阻值减小
D. 将$R_0$更换为阻值更大的定值电阻，测相同温度，显示仪示数变小

D

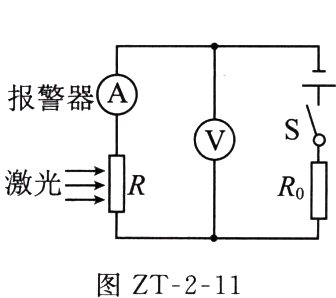

11. (2024镇江扬中二模)如图ZT - 2 - 11所示，小明同学设计了一种烟雾报警装置，$R_0$的阻值为20 $\Omega$，$R$为光敏电阻，其阻值随激光光照强度的增大而减小. 当电路中电流小于或等于0.3A时，烟雾报警器报警. 开关S闭合后，当电流为0.5A时，光敏电阻$R$的电功率为5W. 下列说法正确的是(　　　)

A. 当$R$处的烟雾浓度逐渐增大时，电流表的示数变大
B. 电源电压为24V
C. 当电路中的电流为0.4A时，$R$消耗的电功率为4.8W
D. 当电压表的示数为12V时，烟雾报警器报警

C

12. (2024无锡江阴开学)如图ZT - 2 - 12所示是某初三同学设计的汽车油量显示仪的电路原理图，其中电源电压恒定为6V，定值电阻$R_0$为5 $\Omega$，油量表实质上是量程为0～3V的电压表. $R$为压敏电阻，其阻值与油箱中油量的关系如下表所示. 下列说法正确的是(　　　)
|油量$V$/L|0|10|20|30|40|50|
|----|----|----|----|----|----|----|
|压敏电阻$R$/$\Omega$|25|20|15|10|5|2.5|

A. 油箱中油量为20L时，$R_0$两端的电压为1.5V
B. 油箱中油量增多时，压敏电阻$R$的阻值变大
C. 电压表示数为3V时，油箱中的油量为50L
D. 油箱中油量减少时，电路消耗电能的总功率变大

A
