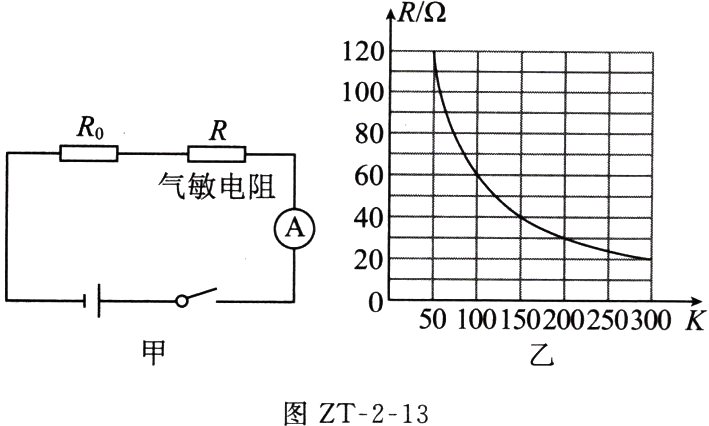

13. 空气质量指数是衡量环境空气质量状况的重要指标，下表的空气质量等级是按照空气质量指数划分的. 如图ZT - 2 - 13甲所示是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数. 电源电压为18V保持不变，定值电阻$R_0$的阻值为100 $\Omega$，气敏电阻$R$的阻值与空气质量指数$K$的关系图像如图乙所示. 下列说法正确的是(　　　)

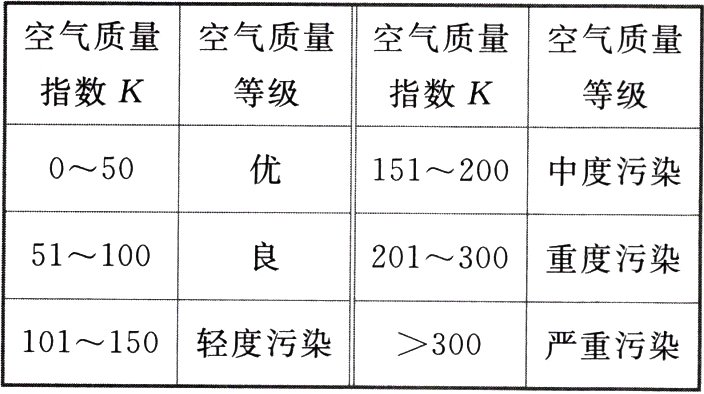

|空气质量指数$K$|空气质量等级|空气质量指数$K$|空气质量等级|
|----|----|----|----|
|0～50|优|151～200|中度污染|
|51～100|良|201～300|重度污染|
|101～150|轻度污染|＞300|严重污染|


A. 气敏电阻$R$的阻值随空气质量指数的增大而增大
B. 空气污染的程度越小，电路中的电流越大
C. 当电路中电流为0.1A时，对应的空气质量等级为良
D. 当空气质量指数为300时，$R_0$消耗的电功率为2.7W

C

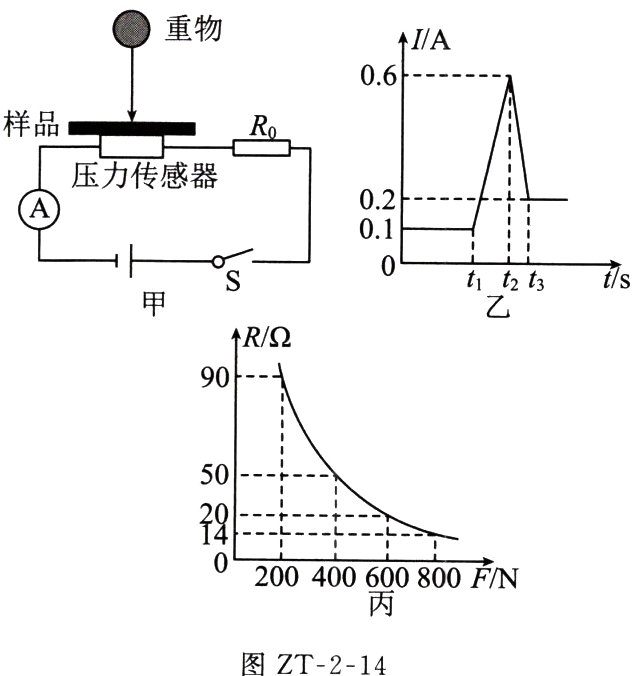

14. (2023南京建邺区期中)如图ZT - 2 - 14甲所示是对一种新型抗压材料能承受的撞击力进行测试的电路图. 将不计质量的材料样品平放在压力传感器上，闭合开关，将重物从样品正上方由静止释放，重物撞击材料样品后静止在样品上，样品没有任何损坏. 这一过程中，电流表的示数随时间变化的图像如图乙所示. 已知该电路的电源电压为15V，定值电阻$R_0$为5 $\Omega$，压力传感器的电阻$R$随压力$F$变化的图像如图丙所示.
（1）当重物没有接触到样品时，压力传感器的电阻为_______$\Omega$.
（2）在撞击过程中，样品受到的最大撞击力为_______N.
（3）撞击后重物静止在样品上，压力传感器的电功率为_______W.

(1)145 (2)600 (3)2.8
