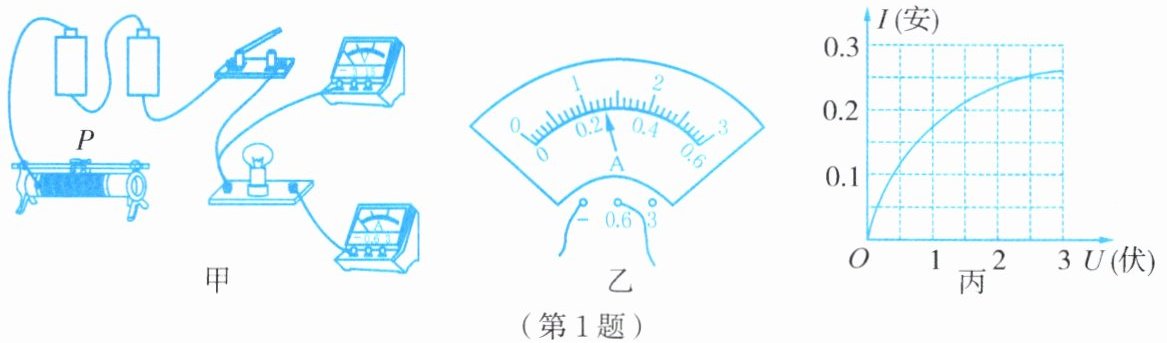

1. 在“测量小灯泡的电阻”的实验中，电源电压为3伏，小灯泡的额定电压为2.5伏，阻值为10欧左右，滑动变阻器上标有“20Ω，1A”字样。

（1）请你在图甲中用笔画线代替导线完成电路连接。
（2）开关闭合时，滑动变阻器的滑片P应移到最（选填“左”或“右”）端。
（3）调节滑片P，使电压表示数为2.5伏，此时电流表的示数如图乙所示，则小灯泡正常发光时通过的电流为安，电阻为欧。
（4）在完成以上实验后，某同学进一步测量并描绘出小灯泡的电流随电压变化的曲线，如图丙所示，通过分析图象发现，灯丝的电阻是变化的，这是因为导体的电阻随的变化而变化。这种现象在现实生活中也有体现，例如，家里的白炽灯在刚开灯的瞬间，灯丝（选填“容易”或“不容易”）烧断。

（1）将电流表0.6A接线柱与滑动变阻器上方任意接线柱相连，电压表0~3V量程并联在灯泡两端（连线符合要求即可）；（2）右；（3）0.24，≈10.4；（4）温度，容易

（1）电路连接要求：①电流表串联在电路中，小灯泡额定电流约为$I=\frac{U_{额}}{R}=\frac{2.5V}{10Ω}=0.25A$，因此电流表选择0~0.6A量程；②滑动变阻器按“一上一下”原则串联接入电路，将电流表的0.6A接线柱与滑动变阻器上方任意一个接线柱相连，电压表选择0~3V量程并联在小灯泡两端，即可完成电路连接。
（2）开关闭合前，滑动变阻器需调到接入电路阻值最大的位置，本电路中滑动变阻器左下接线柱接入电路，滑片移到最右端时接入的电阻丝长度最长，阻值最大，因此滑片P应移到最右端。
（3）电流表选用0~0.6A量程，分度值为0.02A，图乙的电流示数为0.24A；根据欧姆定律，小灯泡正常发光时的电阻$R=\frac{U_{额}}{I}=\frac{2.5V}{0.24A}≈10.4Ω$。
（4）小灯泡的I-U图像为曲线，说明灯丝的电阻随温度的升高而增大，即灯丝电阻随温度的变化而变化；家里的白炽灯在刚开灯的瞬间，灯丝温度较低，电阻较小，由$I=\frac{U}{R}$可知瞬间电流很大，因此灯丝容易烧断。

2. 为了减少酒驾导致的事故发生，酒精测试仪已被广泛应用。交警使用的某型号酒精测试仪的工作原理如图所示。电源电压恒为8V，传感器电阻$R_2$的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，$R_2$的电阻为$60\ \Omega$。使用前要通过调零旋钮（即滑动变阻器$R_1$的滑片）对酒精测试仪进行调零，此时电压表的示数为6V。
（1）电压表的示数为6V时，电流表的示数为多少？
（2）电压表的示数为6V时，滑动变阻器$R_1$的电阻值为多少？
（3）调零后，$R_1$的电阻保持不变。某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，则表明该驾驶员酒驾，此时电压表的示数为多少？

（1）0.1A；（2）$20\ \Omega$；（3）4V

由电路图可知，滑动变阻器$R_1$与传感器电阻$R_2$串联，电流表测电路中的电流，电压表测$R_2$两端的电压。
（1）当电压表示数为6V时，已知此时$R_2=60\ \Omega$，串联电路电流处处相等，根据欧姆定律可得电路电流：$I=\frac{U_2}{R_2}=\frac{6\ \mathrm{V}}{60\ \Omega}=0.1\ \mathrm{A}$，即电流表的示数为0.1A。
（2）串联电路总电压等于各部分电路两端电压之和，此时$R_1$两端的电压：$U_1=U-U_2=8\ \mathrm{V}-6\ \mathrm{V}=2\ \mathrm{V}$，根据欧姆定律可得滑动变阻器$R_1$的阻值：$R_1=\frac{U_1}{I}=\frac{2\ \mathrm{V}}{0.1\ \mathrm{A}}=20\ \Omega$。
（3）调零后$R_1$阻值保持不变，当电流表示数为0.2A时，$R_1$两端的电压：$U_1'=I'R_1=0.2\ \mathrm{A} × 20\ \Omega=4\ \mathrm{V}$，此时电压表的示数即$R_2$两端的电压：$U_2'=U-U_1'=8\ \mathrm{V}-4\ \mathrm{V}=4\ \mathrm{V}$。
