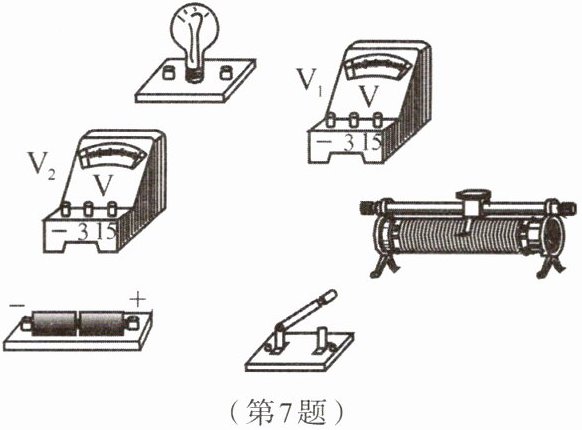

7. 请用笔画线代替导线完成下图所示电路的连接，要求满足闭合开关后，向右移动滑动变阻器滑片的过程中：(1)小灯泡变亮，电压表V₁的示数变小，电压表V₂有示数且保持不变；(2)导线不能交叉(电源电压保持不变)。

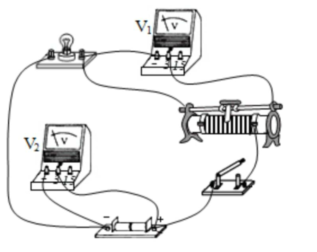

如图所示：

8. 某同学按照如图所示的电路图连线，连接电路后，两灯泡都亮。但实际操作中由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请在表中空格处填写“可行”或“不可行”。

| | 操作 | 现象 | 结论 | 方法是否可行 |
| --- | --- | --- | --- | --- |
| 方法1 | 把其中一灯泡从灯座中取下 | 另一灯熄灭 | 两灯一定是串联 | |
| 方法2 | 把任意一根导线断开 | 两灯熄灭 | 两灯一定是串联 | |

可行 不可行

9. 探究节日小彩灯的连接方式。
(1)在一串小彩灯中，有一个灯丝烧断，为什么其他灯还能继续发光？
(2)到商场购买一串小彩灯进行研究。
①它们的连接方式是__________；
②一串共有__________个小彩灯，在照明电路上直接使用时，每个小彩灯可获得的电压是__________伏。

【解析】：(1)在一串小彩灯中，有一个灯丝烧断其他灯还能继续发光，说明各小彩灯之间是互不影响的，因为并联电路中各用电器互不影响，所以这些小彩灯是并联的，当一个灯丝烧断时，不影响其他支路的小彩灯继续发光。(2)①实际生活中的节日小彩灯，当其中一个小彩灯损坏后，整串彩灯都不亮了，说明各小彩灯之间相互影响，所以它们的连接方式是串联；②照明电路电压$U = 220V$，一般小彩灯的额定电压较小，通常为几伏，常见的小彩灯额定电压为$6.3V$，根据串联电路电压特点$U=U_{1}+U_{2}+\cdots+U_{n}$，且串联电路中各用电器两端电压之和等于电源电压，所以小彩灯的个数$n=\frac{U}{U_{灯}}=\frac{220V}{6.3V}\approx35$（个），每个小彩灯可获得的电压约是$6.3$伏。
【答案】：(1)因为这些小彩灯是并联的，并联电路中各用电器互不影响，所以一个灯丝烧断不影响其他灯继续发光。(2)①串联 ②35 6.3
