1. 在探究电路中电流与电压、电阻之间的关系时，要采用控制变量的方法进行研究。先使____保持不变，研究____和电压之间的关系；再使____保持不变，研究____和电阻之间的关系；最后综合得出电流、电压、电阻三者之间的关系。

电阻 电流 电压 电流

2. 从欧姆定律可以导出公式$R = U/I$，下列说法正确的是( )
A. 当电压$U$增大为原来的$2$倍时，电阻$R$也增大为原来的$2$倍
B. 当电流$I$增大为原来的$2$倍时，电阻$R$减小为原来的二分之一
C. 通过导体的电流若为零，电阻也为零
D. 即使导体两端的电压为零，电阻也不为零

D

3. 小明同学在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据进行整理，作出了如图所示的图像。根据图像，下列说法错误的是( )

A. 导体甲的电阻大于导体乙的电阻
B. 通过导体甲的电流与其两端的电压成正比
C. 当在导体乙的两端加上$1$伏的电压时，通过导体乙的电流为$0.1$安
D. 将甲、乙两导体并联后接到电压为$3$伏的电源上时，干路中的电流为$0.9$安

A

4. 电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
(1)其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越____的规律。

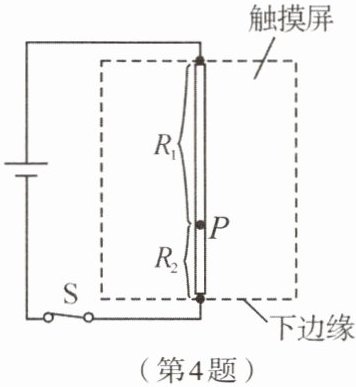

(2)以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点$P$将电阻丝分为上下两部分，设上部分电阻为$R_{1}$，下部分电阻为$R_{2}$，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，若测得$R_{2}$两端电压增大，则可知$R_{2}$阻值____，触摸点$P$到屏下的距离____。(均填“增大”“减小”或“不变”)

(1) 大 (2) 增大 减小

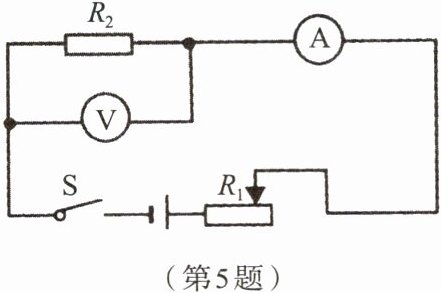

5. 新交规中规定酒驾应从重处罚。交警使用的某型号酒精测试仪的工作原理如图所示。电源电压恒为$9$伏，传感器电阻$R_{2}$的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为$0$时，$R_{2}$的电阻为$80$欧。使用前要通过调零旋钮(即滑动变阻器$R_{1}$的滑片)对测试仪进行调零，此时电压表的示数为$8$伏。求：
(1)电压表的示数为$8$伏时，电流表的示数为多少？
(2)电压表的示数为$8$伏时，滑动变阻器$R_{1}$的电阻值为多少？
(3)调零后，$R_{1}$的电阻保持不变。某驾驶员对着测试仪吹气$10$秒，若电流表的示数达到$0.3$安，表明驾驶员醉驾，此时电压表的示数为多少？

(1) 0.1A (2) 10Ω (3) 6V
