2026年同步测控优化设计九年级物理全一册人教版第201页答案

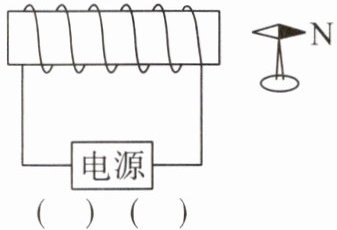

典例分析1(2024·山东东营中考)通电螺线管附近小磁针的N极指向如图所示,请在图中括号内标出电源的“+”“-”极。

答案


由题图知,小磁针静止时,右端为N极,根据异名磁极相互吸引、同名磁极相互排斥,可判断通电螺线管左端为S极,右端为N极。根据安培定则,用右手握住螺线管,让大拇指指向螺线管的N极,则四指所指的方向为电流的方向,可见电流从螺线管的左端流入,从右端流出,所以电源的左端为正极,右端为负极。标注结果如所示。
