典例分析2（2024·内蒙古中考）以下关于电与磁的描述正确的是()

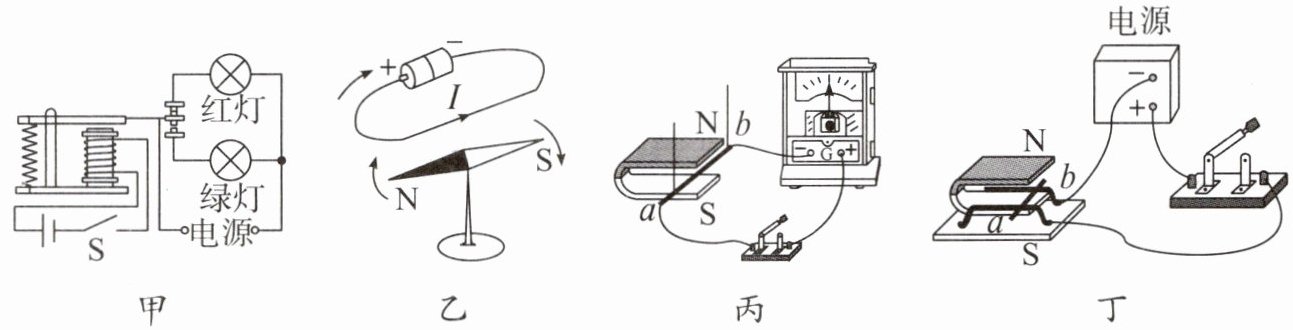

A.如图甲所示，当闭合开关S时，电路中的红灯亮
B.如图乙所示，小磁针发生偏转是电磁感应现象
C.图所示实验原理与电动机工作原理相同
D.图丁所示实验原理与扬声器工作原理相同

D

【分析】
要判断各选项的正误，需逐一分析甲、乙、丙、丁四个图对应的电与磁实验原理：
1. 甲图是电磁继电器，闭合控制电路开关S后，电磁铁有磁性，吸引衔铁，使工作电路接通绿灯支路，断开红灯支路；
2. 乙图是奥斯特实验，说明电流周围存在磁场（电流的磁效应）；
3. 丙图无电源，是电磁感应实验，对应发电机原理；
4. 丁图有电源，是通电导体在磁场中受力运动的实验，对应电动机原理。
【解析】
逐一分析选项：
选项A：甲图闭合开关S后，电磁铁吸下衔铁，工作电路接通绿灯，红灯断开，因此绿灯亮、红灯不亮，A错误；
选项B：乙图是奥斯特实验，体现电流的磁效应，电磁感应是闭合电路的一部分导体切割磁感线产生感应电流的现象，二者不同，B错误；
选项C：丙图是电磁感应原理，是发电机的工作原理，电动机的原理是通电导体在磁场中受力运动，二者不相同，C错误；
选项D：丁图是通电导体在磁场中受力运动，扬声器的工作原理就是通电线圈在磁场中受力振动，与丁图原理一致，D正确。
【答案】
D
【知识点】
电流的磁效应、电磁感应、通电导体在磁场中受力运动
【点评】
本题考查电与磁的基础实验，需区分各实验的装置特点（有无电源）和对应原理，是中考常见的基础题型，需准确记忆各实验的核心结论。
【难度系数】
0.6
