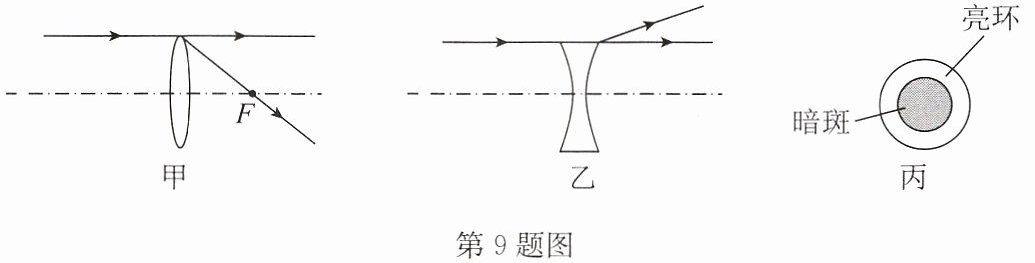

9.如图甲和乙所示,小明在阳光下研究透镜对光的作用,将透镜正对太阳光,移动与透镜平行的白纸,在白纸上得到了如图丙所示的现象.则该同学所用的透镜为（填“凹透镜”“凸透镜”或“凹透镜或凸透镜”）;继续将白纸稍远离该透镜,则暗斑的面积将（填“变大”“变小”或“不变”）,亮环的亮度将（填“变亮”“变暗”或“不变”）.

9.凹透镜或凸透镜 不变 变暗 【点拨】由题图甲可知,通过凸透镜边缘的光线一部分沿直线传播,一部分光线会向内会聚,太阳光近似可以看成一束平行光,凸透镜对光具有会聚作用,与主光轴平行的光透过凸透镜会聚到焦点之后,光继续向前传播,会与透镜边缘之外的太阳光进行叠加,从而形成一个圆环形状的光斑,故可能是凸透镜;由题图乙可知,通过凹透镜边缘的光线一部分沿直线传播,一部分光线会向外发散,平行光透过凹透镜后,光会向偏离主光轴的方向发散,中央部分较暗,周围会与透镜边缘之外的太阳光叠加,会形成亮光,从而形成圆环形亮斑,故可能是凹透镜.综上所述,使用的可能是凸透镜,也可能是凹透镜.当白纸远离透镜时,由于沿透镜边缘与主光轴平行的光传播方向不变,则暗斑的面积就等于透镜的面积,由于透镜的面积不变,则暗斑的面积不变,当白纸远离透镜时,亮环的面积会变大,但是由于透过透镜的光总量不变,则亮环将变暗.

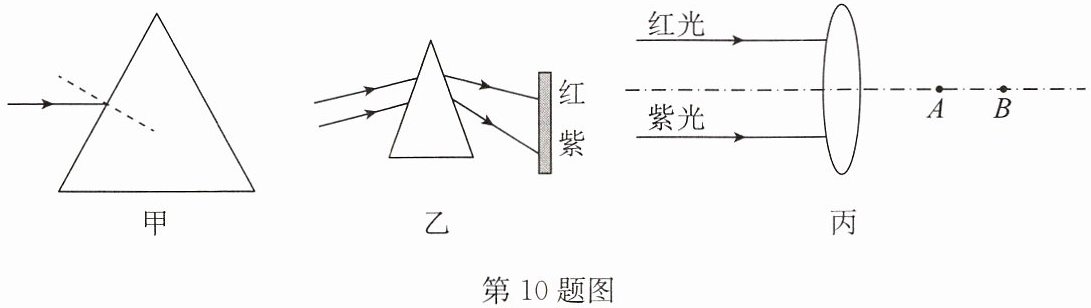

10.按要求作图.
(1)如图甲所示,一束光射向三棱镜,画出这束光两次折射的大致光路.
(2)一束白光通过三棱镜折射后,在屏上形成了由红到紫连续排列的彩色光带,如图乙所示;在图丙中,一束红光和紫光平行于主光轴入射凸透镜后,分别经过图丙中的A、B两点,请完成两束光经过凸透镜的光路图.

10.(1)如答图甲所示
(2)如答图乙所示

11.图中画出了光通过焦距分别为$f_1$和$f_2$的两块透镜$L_1$和$L_2$前后的情况.下列对透镜$L_1$、$L_2$的种类和焦距的分析有可能正确的是（）


A.$L_1$是凸透镜，$L_2$是凹透镜，且$f_1＞f_2$
B.$L_1$是凸透镜，$L_2$是凹透镜，且$f_1＜f_2$
C.$L_1$是凹透镜，$L_2$是凸透镜，且$f_1＞f_2$
D.$L_1$是凹透镜，$L_2$是凸透镜，且$f_1＜f_2$

11.D
