6.(2025·徐州铜山区期末)图中，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行且相距一定距离的光屏.若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的那个光学器件 （）


A.只可能是凹透镜或厚平板玻璃
B.只可能是凹透镜或凸透镜
C.只能是凹透镜
D.凹透镜、凸透镜、厚平板玻璃都有可能

6.B 【点拨】当在P处嵌入一个凹透镜时,因为凹透镜对光线有发散作用,所以光斑要比圆孔P大.当在P处嵌入一个焦距较小的凸透镜时,因为凸透镜对光线有会聚作用,光线在PM之间会聚,所以光斑可能比圆孔P大.当在P处嵌入一个厚平板玻璃时,因为平板玻璃对光线既没有会聚也没有发散作用,所以光斑与圆孔P一样大.因此嵌入圆孔P的那个光学器件可能是凹透镜也可能是凸透镜.故选B

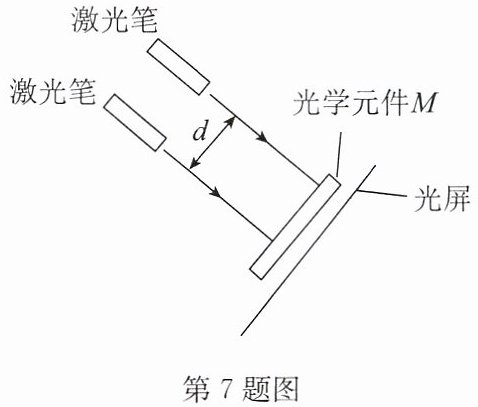

7.如图所示,两只激光笔发出的光(间距为$d$)正对一光学元件$M$照射,其后放一足够大的光屏,光屏从紧贴元件到逐渐远离的过程中,以下说法正确的是（）
①若$M$为平面镜,则光屏上会出现一个像;②若$M$为凸透镜,则光屏上至少会出现一个光斑;
③若$M$为凹透镜,则光屏上出现的两个光斑,间距可能小于$d$;④若$M$为玻璃板,则光屏上出现的两个光斑,间距一直等于$d$.


A.①③
B.②④
C.①④
D.②③

7.B 【点拨】①若M为平面镜,平面镜可以反射光,但不透光,平面镜成虚像,在光屏上不会出现像,故①错误.②若M为凸透镜,当两束平行光线经过凸透镜后,若会聚在焦点,则在凸透镜的后面会出现一个光斑,若不在焦点,则可能出现两个光斑,故②正确.③若M为凹透镜,凹透镜对光线具有发散作用,当两平行光线经过凹透镜时,在凹透镜的后面会出现两个光斑.这是因为凹透镜对光线有发散作用,使得原本平行的光线在通过透镜后向四周扩散,使得两条光线经过凹透镜后在光屏上形成两个光斑,且光斑的距离大于d,故③错误.④光线由空气进入玻璃板垂直射入,光的传播方向不变,由于玻璃板的两面是平行的,最终射出的光线平行,这一特性确保了两个光斑的间距相对固定为d,故④正确.综合上述分析,故B正确,ACD错误.故选B.

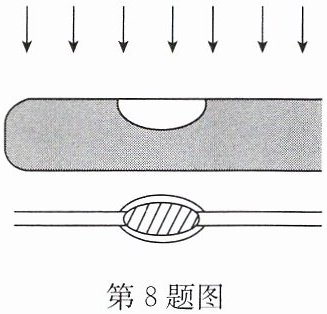

8.(2026·苏州二模)如图所示,在注有清水的试管内留有一个稍大的空气泡,将试管水平置于白纸上方,并使平行光线竖直向下照射到试管上,观察试管下方的白纸,发现一条与试管平行的亮线,说明试管充满水的部分相当于透镜,对光线有作用,将该试管平放在报纸上,透过气泡部分观察到的字是(填“放大”或“缩小”)的像.

8.凸 会聚 缩小 【点拨】圆柱形试管充满水的地方,中间比边缘厚,是水凸透镜,凸透镜对光线有会聚的作用,会聚成一条亮线.由于气泡的存在,气泡周边的水形成中间薄、边缘厚的凹透镜,凹透镜对光线有发散的作用,将该试管平放在报纸上,透过气泡部分观察到的字是正立、缩小的虚像.
