23.（2024·佛山）阅读下面的短文，回答问题.
热电偶

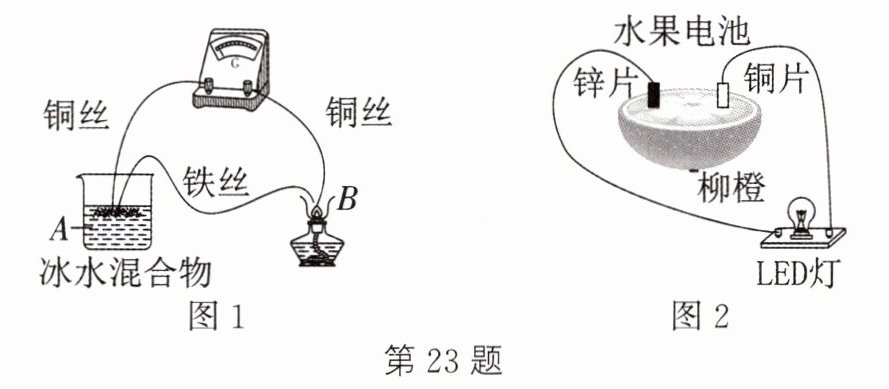

把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大，利用热电偶可以测量温度，只要选用适当的金属作热电偶材料，就可轻易测量到从$-180°\mathrm{C}$到$+200°\mathrm{C}$的温度.

请回答下列问题：
（1）如图1所示，其他条件不变，只将铁丝换成铜丝，电路中将（有/无）电流；
（2）其他条件不变，移去酒精灯，一段时间后，电路中电流；
A. 变大
B. 变小
C. 不变
D. 无法判断
（3）这样的热电偶实际上是一个电源，它的电能是由能转化而来；
（4）如图2所示，水果电池的工作原理：铜、锌两金属片一同插入水果接触到果酸，由于锌比铜活泼，容易失去电子，电子由锌片通过导线流向铜片，溶液中的氢离子从铜片获得电子.所以，在如图的电路中，导线中的电流方向是（从铜片到锌片/从锌片到铜片），水果电池的正极是（铜片/锌片），与锌片相连的是LED的（长脚/短脚）.

(1)无 (2)B (3)内 (4)从铜片到锌片 铜片 短脚

【分析】
本题围绕热电偶和水果电池的原理设置问题，需结合短文信息和电学基础知识逐一分析：
（1）根据短文，热电偶电路需要两种不同材料的导线，若将铁丝换为铜丝，导线材料相同，不满足产生电流的条件，据此判断有无电流；
（2）根据短文，回路电流大小与接点温度差有关，温度差越小电流越小，移去酒精灯后温度差减小，据此判断电流变化；
（3）热电偶因温度差产生电能，分析能量转化的来源；
（4）根据电子流动方向与电流方向相反，判断导线中电流方向；根据电源正负极的定义确定水果电池的正负极；结合LED的引脚特点判断连接的引脚。
【解析】
（1）由短文可知，热电偶电路的形成条件是使用两种不同材料的导线，若将铁丝换成铜丝，两根导线材料相同，无法满足产生电流的条件，因此电路中将无电流；
（2）移去酒精灯后，接点A和B间的温度差减小，根据短文“温度差越大，回路电流越大”，可知温度差越小，回路电流越小，因此电路中电流变小，选B；
（3）热电偶电路因存在温度差而产生电能，其电能是由内能转化而来；
（4）已知电子由锌片通过导线流向铜片，而电流方向与电子流动方向相反，因此导线中的电流方向是从铜片到锌片；锌片失去电子，为电源负极，铜片得到电子，为电源正极；LED的长脚是正极，短脚是负极，锌片是负极，因此与锌片相连的是LED的短脚。
【答案】
(1)无 (2)B (3)内 (4)从铜片到锌片 铜片 短脚
【知识点】
热电偶原理、电流方向、电源能量转化、LED特性
【点评】
本题以新材料“热电偶”和常见的“水果电池”为载体，考查学生提取信息并应用电学基础知识解决问题的能力，注重知识的迁移应用，难度适中。
【难度系数】
0.5
