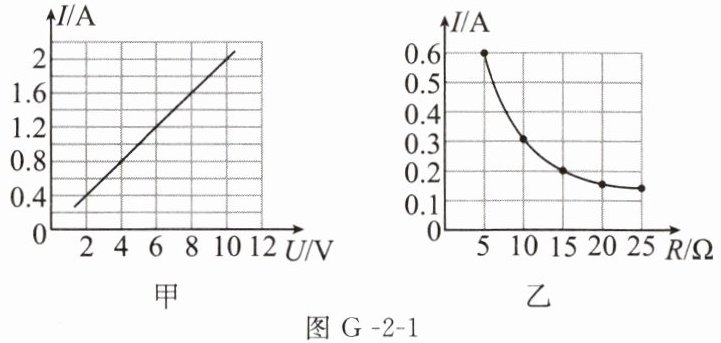

1. 如图G -2-1甲、乙所示分别是探究“电流与电压”“电流与电阻”关系时绘制的图像。关于这两个图像，下列说法错误的是 （
A.图乙表明:电压保持3 V不变
B.图甲表明:导体的电阻为5 Ω
C.图甲表明:在电阻一定时,通过导体的电流跟导体两端的电压成正比
D.图乙表明:在电压一定时,导体的电阻与通过导体的电流成反比
D
）A.图乙表明:电压保持3 V不变
B.图甲表明:导体的电阻为5 Ω
C.图甲表明:在电阻一定时,通过导体的电流跟导体两端的电压成正比
D.图乙表明:在电压一定时,导体的电阻与通过导体的电流成反比
答案
1. D
解析
【分析】
要解决本题，需结合探究电流与电压、电阻关系的实验结论，以及欧姆定律分析图像：
1. 分析甲图（I-U图像）：甲图为过原点的直线，说明电阻一定时电流与电压成正比；取图像上的点，利用欧姆定律可计算导体电阻，验证对应选项。
2. 分析乙图（I-R图像）：乙图为反比例曲线，说明探究电流与电阻关系时控制了电压不变，计算各点电压可验证对应选项；同时明确电阻是导体本身的属性，与电流、电压无关，判断错误选项。
【解析】
逐一分析各选项：
选项A：乙图中，取R=5Ω时，I=0.6A，电压U=IR=5Ω×0.6A=3V；取R=10Ω时，I=0.3A，电压U=10Ω×0.3A=3V，可见电压保持3V不变，A正确。
选项B：甲图中，取U=4V时，I=0.8A，根据欧姆定律R=U/I=4V/0.8A=5Ω，B正确。
选项C：甲图是I-U图像，为过原点的直线，说明电阻一定时，通过导体的电流跟导体两端的电压成正比，C正确。
选项D：电阻是导体本身的性质，与导体两端电压、通过的电流无关，不能说“导体的电阻与通过导体的电流成反比”；正确结论是：电压一定时，导体中的电流与导体的电阻成反比，D错误。
【答案】
D
【知识点】
电流与电压、电阻的关系；欧姆定律；电阻的性质
【点评】
本题考查探究电流与电压、电阻关系的实验，需掌握控制变量法的应用，易错点是混淆电阻的属性，错误认为电阻与电流成反比，整体为基础题型。
【难度系数】
0.5
要解决本题，需结合探究电流与电压、电阻关系的实验结论，以及欧姆定律分析图像：
1. 分析甲图（I-U图像）：甲图为过原点的直线，说明电阻一定时电流与电压成正比；取图像上的点，利用欧姆定律可计算导体电阻，验证对应选项。
2. 分析乙图（I-R图像）：乙图为反比例曲线，说明探究电流与电阻关系时控制了电压不变，计算各点电压可验证对应选项；同时明确电阻是导体本身的属性，与电流、电压无关，判断错误选项。
【解析】
逐一分析各选项：
选项A：乙图中，取R=5Ω时，I=0.6A，电压U=IR=5Ω×0.6A=3V；取R=10Ω时，I=0.3A，电压U=10Ω×0.3A=3V，可见电压保持3V不变，A正确。
选项B：甲图中，取U=4V时，I=0.8A，根据欧姆定律R=U/I=4V/0.8A=5Ω，B正确。
选项C：甲图是I-U图像，为过原点的直线，说明电阻一定时，通过导体的电流跟导体两端的电压成正比，C正确。
选项D：电阻是导体本身的性质，与导体两端电压、通过的电流无关，不能说“导体的电阻与通过导体的电流成反比”；正确结论是：电压一定时，导体中的电流与导体的电阻成反比，D错误。
【答案】
D
【知识点】
电流与电压、电阻的关系；欧姆定律；电阻的性质
【点评】
本题考查探究电流与电压、电阻关系的实验，需掌握控制变量法的应用，易错点是混淆电阻的属性，错误认为电阻与电流成反比，整体为基础题型。
【难度系数】
0.5

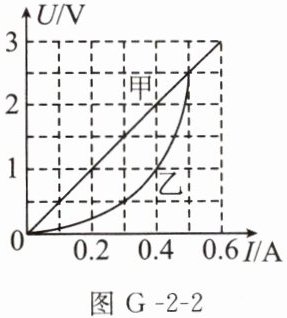

2. 如图G -2-2所示是甲和乙的U-I图像，下列是小强根据图像信息所作出的判断，其中正确的是（
①甲两端电压为0.5 V时，通过它的电流为0.3 A
②乙两端电压为2.5 V时，它的阻值为5 Ω
③将甲、乙串联，当通过它们的电流为0.3 A时，它们两端的总电压为3 V
④将甲、乙并联，当它们两端的电压为1 V时，通过干路的电流为0.6 A
A.①③
B.①④
C.②④
D.②③
图 G-2-2
图 G-2-3
C
）①甲两端电压为0.5 V时，通过它的电流为0.3 A
②乙两端电压为2.5 V时，它的阻值为5 Ω
③将甲、乙串联，当通过它们的电流为0.3 A时，它们两端的总电压为3 V
④将甲、乙并联，当它们两端的电压为1 V时，通过干路的电流为0.6 A
A.①③
B.①④
C.②④
D.②③
图 G-2-2
图 G-2-3
答案
2. C
解析
【分析】
本题需结合U-I图像提取甲、乙的电压与电流对应关系，运用欧姆定律及串并联电路的电压、电流规律判断四个说法的正误。解题时，先从图像中找到各电压对应的电流值，再分别计算电阻、总电压、干路电流，逐一验证每个说法即可得出答案。
【解析】
逐一分析各说法：
1. 说法①：从甲的U-I图像可知，当甲两端电压为0.5V时，对应的电流远小于0.3A，故①错误；
2. 说法②：从乙的U-I图像可知，当乙两端电压为2.5V时，通过的电流为0.5A，根据欧姆定律$R=\frac{U}{I}$，乙的阻值$R_乙=\frac{2.5V}{0.5A}=5Ω$，故②正确；
3. 说法③：甲、乙串联时电流处处相等，当电流为0.3A时，从图像可知甲两端电压为1.5V，乙两端电压为0.5V，总电压$U=1.5V+0.5V=2V≠3V$，故③错误；
4. 说法④：甲、乙并联时各支路电压相等，当电压为1V时，从图像可知通过甲的电流为0.2A，通过乙的电流为0.4A，干路电流$I=0.2A+0.4A=0.6A$，故④正确；
综上，②④正确，对应选项C。
【答案】
C
【知识点】
U-I图像、欧姆定律、串并联电路规律
【点评】
本题考查U-I图像的分析及电学基本规律的应用，需准确从图像中读取数据，结合公式计算判断，属于电学基础题型，难度适中。
【难度系数】
0.6
本题需结合U-I图像提取甲、乙的电压与电流对应关系，运用欧姆定律及串并联电路的电压、电流规律判断四个说法的正误。解题时，先从图像中找到各电压对应的电流值，再分别计算电阻、总电压、干路电流，逐一验证每个说法即可得出答案。
【解析】
逐一分析各说法：
1. 说法①：从甲的U-I图像可知，当甲两端电压为0.5V时，对应的电流远小于0.3A，故①错误；
2. 说法②：从乙的U-I图像可知，当乙两端电压为2.5V时，通过的电流为0.5A，根据欧姆定律$R=\frac{U}{I}$，乙的阻值$R_乙=\frac{2.5V}{0.5A}=5Ω$，故②正确；
3. 说法③：甲、乙串联时电流处处相等，当电流为0.3A时，从图像可知甲两端电压为1.5V，乙两端电压为0.5V，总电压$U=1.5V+0.5V=2V≠3V$，故③错误；
4. 说法④：甲、乙并联时各支路电压相等，当电压为1V时，从图像可知通过甲的电流为0.2A，通过乙的电流为0.4A，干路电流$I=0.2A+0.4A=0.6A$，故④正确；
综上，②④正确，对应选项C。
【答案】
C
【知识点】
U-I图像、欧姆定律、串并联电路规律
【点评】
本题考查U-I图像的分析及电学基本规律的应用，需准确从图像中读取数据，结合公式计算判断，属于电学基础题型，难度适中。
【难度系数】
0.6

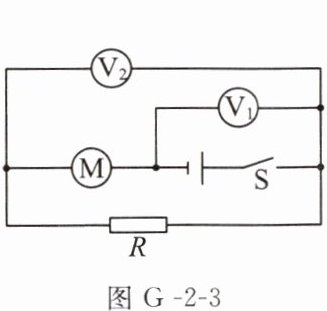

3. 如图G -2-3所示是一个玩具汽车上的控制电路，小明对其进行测量和研究发现，电动机的线圈电阻为1 Ω，保护电阻R为4 Ω，闭合开关S，V₁和V₂的示数分别为6 V和2 V，则（
A.电源电压为8 V
B.电路中的电流为2 A
C.电压表V₂测电动机和电源的电压
D.电动机两端的电压是4 V
D
）A.电源电压为8 V
B.电路中的电流为2 A
C.电压表V₂测电动机和电源的电压
D.电动机两端的电压是4 V
答案
3. D
解析
【分析】首先明确电路中电动机与保护电阻R串联，电压表V₁测量电源电压，V₂测量保护电阻R两端的电压。根据串联电路的电压规律和欧姆定律，先计算电路电流，再求出电动机两端电压，逐一分析选项即可。
【解析】由电路可知，电动机与保护电阻R串联，电压表V₁测电源电压，示数为6V；电压表V₂测R两端的电压，示数为2V。
选项A：电源电压等于V₁的示数，即6V，不是8V，A错误；
选项B：串联电路电流处处相等，根据欧姆定律，电路电流$I=\frac{U_R}{R}=\frac{2V}{4Ω}=0.5A$，不是2A，B错误；
选项C：电压表V₂测的是R两端的电压，不是电动机和电源的电压，C错误；
选项D：电动机两端的电压$U_M=U - U_R=6V - 2V=4V$，D正确。
【答案】D
【知识点】串联电路电压规律、欧姆定律
【点评】本题考查串联电路的特点和欧姆定律的应用，解题关键是明确各电压表的测量对象，属于初中物理电学基础题，难度适中。
【难度系数】0.6
【解析】由电路可知，电动机与保护电阻R串联，电压表V₁测电源电压，示数为6V；电压表V₂测R两端的电压，示数为2V。
选项A：电源电压等于V₁的示数，即6V，不是8V，A错误；
选项B：串联电路电流处处相等，根据欧姆定律，电路电流$I=\frac{U_R}{R}=\frac{2V}{4Ω}=0.5A$，不是2A，B错误；
选项C：电压表V₂测的是R两端的电压，不是电动机和电源的电压，C错误；
选项D：电动机两端的电压$U_M=U - U_R=6V - 2V=4V$，D正确。
【答案】D
【知识点】串联电路电压规律、欧姆定律
【点评】本题考查串联电路的特点和欧姆定律的应用，解题关键是明确各电压表的测量对象，属于初中物理电学基础题，难度适中。
【难度系数】0.6
4. 2023年，淄博烧烤火出了圈，人们纷纷赴淄“赶烤”。部分店家使用了一种新型电烧烤炉，其电热丝$R$的阻值为$55\ \Omega$，该烧烤炉在$220\ \mathrm{V}$电压下工作时，通过电热丝$R$的电流为
4
A。当电热丝两端的电压为$0\ \mathrm{V}$时，它的电阻为55
$\Omega$。答案
4. 4 55
解析
【分析】
本题考查欧姆定律的应用和电阻的特性。首先，根据欧姆定律，已知导体两端电压和电阻可直接计算电流；其次，电阻是导体本身的固有性质，与两端电压、通过的电流无关，因此电压为0时电阻不变。
【解析】
1. 计算电流：根据欧姆定律公式 $ I = \frac{U}{R} $，将 $ U = 220\ \mathrm{V} $、$ R = 55\ \Omega $ 代入，可得 $ I = \frac{220\ \mathrm{V}}{55\ \Omega} = 4\ \mathrm{A} $。
2. 分析电阻：电阻是导体的固有属性，不随两端电压变化，所以当电热丝两端电压为0V时，电阻仍为55Ω。
【答案】
4；55
【知识点】
欧姆定律、电阻的特性
【点评】
本题为电学基础题，核心考查欧姆定律的直接应用和电阻的基本性质，掌握相关公式与概念即可轻松解答，是巩固电学入门知识的典型题型。
【难度系数】
0.8
本题考查欧姆定律的应用和电阻的特性。首先，根据欧姆定律，已知导体两端电压和电阻可直接计算电流；其次，电阻是导体本身的固有性质，与两端电压、通过的电流无关，因此电压为0时电阻不变。
【解析】
1. 计算电流：根据欧姆定律公式 $ I = \frac{U}{R} $，将 $ U = 220\ \mathrm{V} $、$ R = 55\ \Omega $ 代入，可得 $ I = \frac{220\ \mathrm{V}}{55\ \Omega} = 4\ \mathrm{A} $。
2. 分析电阻：电阻是导体的固有属性，不随两端电压变化，所以当电热丝两端电压为0V时，电阻仍为55Ω。
【答案】
4；55
【知识点】
欧姆定律、电阻的特性
【点评】
本题为电学基础题，核心考查欧姆定律的直接应用和电阻的基本性质，掌握相关公式与概念即可轻松解答，是巩固电学入门知识的典型题型。
【难度系数】
0.8

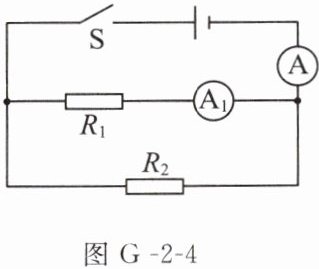

5. (2025荆州期中)如图G-2-4所示，电源电压为3 V，$R_1$的电阻为5 Ω，闭合开关S，电流表A的示数为1.6 A，则电流表$A_1$的示数为
0.6
A，$R_2=$3
Ω。若将$R_2$更换为阻值更大的定值电阻接入电路，闭合开关S后，电流表A的示数小于
（选填“大于”“小于”或“等于”）1.6 A。答案
5. 0.6 3 小于
解析
【分析】首先明确电路结构：R₁与R₂并联，电流表A测干路总电流，电流表A₁测R₁支路的电流。解题思路：①利用并联电路电压规律（各支路电压等于电源电压），结合欧姆定律计算A₁的示数（R₁的电流）；②根据并联电路电流规律（干路电流等于各支路电流之和）算出R₂的电流，再用欧姆定律求R₂的阻值；③分析R₂换为更大电阻时，总电阻变化，结合欧姆定律判断干路电流（电流表A的示数）的变化。
【解析】
解：由电路图可知，R₁与R₂并联，电流表A测干路电流，电流表A₁测R₁支路的电流。
1. 因为并联电路中各支路两端电压相等，等于电源电压，所以U₁=U=3V。根据欧姆定律，电流表A₁的示数：$I_1=\frac{U_1}{R_1}=\frac{3V}{5Ω}=0.6A$。
2. 并联电路中干路电流等于各支路电流之和，所以通过R₂的电流：$I_2=I - I_1=1.6A - 0.6A=1A$。则R₂的阻值：$R_2=\frac{U}{I_2}=\frac{3V}{1A}=3Ω$。
3. 若将R₂更换为阻值更大的定值电阻，并联电路总电阻变大，电源电压不变，根据$I=\frac{U}{R_总}$，总电流变小，因此电流表A的示数小于1.6A。
【答案】0.6；3；小于
【知识点】并联电路电流规律、欧姆定律、并联电路电压规律
【点评】本题考查并联电路特点和欧姆定律的应用，关键是正确分析电路连接方式及电流表的测量对象，属于基础应用题型，难度适中。
【难度系数】0.5
【解析】
解：由电路图可知，R₁与R₂并联，电流表A测干路电流，电流表A₁测R₁支路的电流。
1. 因为并联电路中各支路两端电压相等，等于电源电压，所以U₁=U=3V。根据欧姆定律，电流表A₁的示数：$I_1=\frac{U_1}{R_1}=\frac{3V}{5Ω}=0.6A$。
2. 并联电路中干路电流等于各支路电流之和，所以通过R₂的电流：$I_2=I - I_1=1.6A - 0.6A=1A$。则R₂的阻值：$R_2=\frac{U}{I_2}=\frac{3V}{1A}=3Ω$。
3. 若将R₂更换为阻值更大的定值电阻，并联电路总电阻变大，电源电压不变，根据$I=\frac{U}{R_总}$，总电流变小，因此电流表A的示数小于1.6A。
【答案】0.6；3；小于
【知识点】并联电路电流规律、欧姆定律、并联电路电压规律
【点评】本题考查并联电路特点和欧姆定律的应用，关键是正确分析电路连接方式及电流表的测量对象，属于基础应用题型，难度适中。
【难度系数】0.5

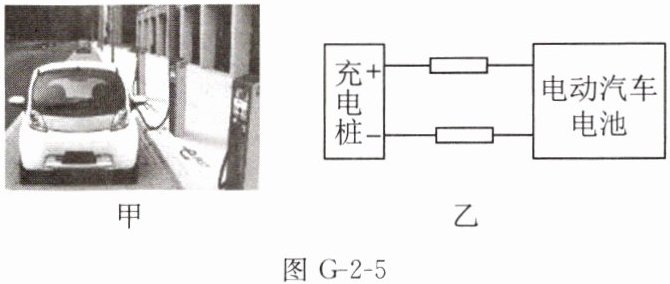

6. (2025合肥庐阳区一模)图G-2-5甲为某新能源汽车充电时的场景,其简化电路如图乙所示。经测量发现充电桩供电电压为800 V,供电电流为200 A,输电线的总电阻为0.02 Ω,输电线与电动汽车电池是
图G-2-5
三、实验探究题(27分)
7. (2025济南期中)小明用图G-2-6甲所示的电路探究“电流与电压、电阻的关系”。
图G-2-6
(1)请你在图甲中用笔画线代替导线,帮其完成实物电路连接,要求:向右移动滑片时,滑动变阻器接入电路的电阻变大。
(2)闭合开关后,发现电流表有示数、电压表无示数,则电路中可能出现的故障是
A.定值电阻开路 B.定值电阻短路
C.滑动变阻器开路 D.滑动变阻器短路
(3)排除故障后,移动滑片,某时刻电流表的示数如图乙所示,此时的电流为

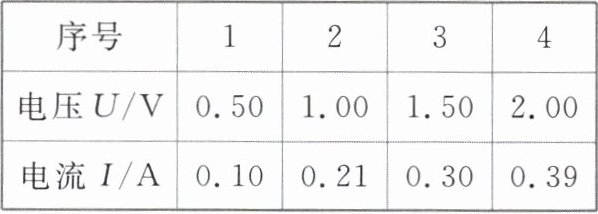

(4)小明首先探究“电阻一定时,电流与电压的关系”,通过实验得到下表中的数据:

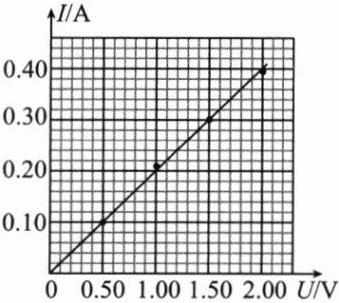

①请在图丙上描点作出电流与电压的关系图像。
②分析图像,可得出结论:
(5)完成上述实验后,小明继续探究“电压一定时,电流与电阻的关系”。
①他首先将5 Ω的定值电阻接入电路,调节滑动变阻器滑片使电压表示数为2 V,记录电流表的示数;然后断开开关,取下5 Ω的定值电阻,将10 Ω的定值电阻接入电路,接下来将滑动变阻器的滑片向
②小明利用所测得的数据绘制了如图丁所示的I-$\frac{1}{R}$图像,他发现,电压一定时,电流同电阻的倒数成
串联
(选填“串联”或“并联”)的;输电线两端的总电压是4
V,电动汽车电池两端的电压为796
V。图G-2-5
三、实验探究题(27分)
7. (2025济南期中)小明用图G-2-6甲所示的电路探究“电流与电压、电阻的关系”。
图G-2-6
(1)请你在图甲中用笔画线代替导线,帮其完成实物电路连接,要求:向右移动滑片时,滑动变阻器接入电路的电阻变大。
(2)闭合开关后,发现电流表有示数、电压表无示数,则电路中可能出现的故障是
B
。A.定值电阻开路 B.定值电阻短路
C.滑动变阻器开路 D.滑动变阻器短路
(3)排除故障后,移动滑片,某时刻电流表的示数如图乙所示,此时的电流为
0.32 A
。(4)小明首先探究“电阻一定时,电流与电压的关系”,通过实验得到下表中的数据:
①请在图丙上描点作出电流与电压的关系图像。
②分析图像,可得出结论:
在电阻一定时,电流与电压成正比
。(5)完成上述实验后,小明继续探究“电压一定时,电流与电阻的关系”。
①他首先将5 Ω的定值电阻接入电路,调节滑动变阻器滑片使电压表示数为2 V,记录电流表的示数;然后断开开关,取下5 Ω的定值电阻,将10 Ω的定值电阻接入电路,接下来将滑动变阻器的滑片向
右
(选填“右”或“左”)移动,直到电压表示数为2
V,再记录电流表的示数。②小明利用所测得的数据绘制了如图丁所示的I-$\frac{1}{R}$图像,他发现,电压一定时,电流同电阻的倒数成
正比
,即电流与电阻成反比
。答案
6. 串联 4 796
7. (1)
(2)B
(3)0.32 A
(4)①
②在电阻一定时,电流与电压成正比
(5)①右 2 ②正比 反比
解析
【分析】
本题分为两部分，第6题考查串联电路特点和欧姆定律的应用，第7题是电学实验探究题，涵盖滑动变阻器使用、电路故障分析、电流表读数、电流与电压电阻关系的实验结论。第6题需根据电流路径判断连接方式，利用欧姆定律计算输电线电压，再结合串联电压规律求电池电压；第7题需结合实验要求分析滑动变阻器接线、故障原因、电表读数，以及实验结论的推导。
【解析】
6. ①输电线与电动汽车电池的连接：电流从充电桩流出后依次经过输电线和电动汽车电池，属于串联电路，故填“串联”；
②输电线两端电压：根据欧姆定律 $ U=IR $，已知供电电流 $ I=200A $，输电线总电阻 $ R=0.02Ω $，则输电线电压 $ U_{线}=IR=200A×0.02Ω=4V $；
③电动汽车电池两端电压：串联电路总电压等于各部分电压之和，总电压为800V，故电池电压 $ U_{电池}=800V-4V=796V $。
7. (1) 滑动变阻器要求向右移动滑片时接入电阻变大，需将滑动变阻器左下接线柱接入电路，完成实物连接，对应图；
(2) 电流表有示数说明电路为通路，排除开路（A、C错误）；电压表无示数说明定值电阻两端电压为0，即定值电阻短路（B正确，D错误），故选B；
(3) 电流表选用0~0.6A量程，分度值0.02A，指针示数为0.32A；
(4) ①根据实验数据描点连线得到I-U图像，对应图；②图像为过原点的直线，结论：电阻一定时，导体中的电流与导体两端的电压成正比；
(5) ①换用10Ω定值电阻后，定值电阻分压增大，需增大滑动变阻器接入电阻以保持定值电阻电压为2V，故滑片向右移动；②I-1/R图像为直线，说明电压一定时，电流与电阻的倒数成正比，即电流与电阻成反比。
【答案】
6. 串联 4 796
7. (1) (2)B (3)0.32 A (4)① ②在电阻一定时，电流与电压成正比 (5)①右 2 ②正比 反比
【知识点】
串联电路特点、欧姆定律、电流与电压电阻的关系
【点评】
本题是初中电学核心综合题，涵盖串联电路规律、欧姆定律及探究电流与电压、电阻关系的实验，考查基础知识点应用和实验操作能力，是典型的电学题型。
【难度系数】
0.5
本题分为两部分，第6题考查串联电路特点和欧姆定律的应用，第7题是电学实验探究题，涵盖滑动变阻器使用、电路故障分析、电流表读数、电流与电压电阻关系的实验结论。第6题需根据电流路径判断连接方式，利用欧姆定律计算输电线电压，再结合串联电压规律求电池电压；第7题需结合实验要求分析滑动变阻器接线、故障原因、电表读数，以及实验结论的推导。
【解析】
6. ①输电线与电动汽车电池的连接：电流从充电桩流出后依次经过输电线和电动汽车电池，属于串联电路，故填“串联”；
②输电线两端电压：根据欧姆定律 $ U=IR $，已知供电电流 $ I=200A $，输电线总电阻 $ R=0.02Ω $，则输电线电压 $ U_{线}=IR=200A×0.02Ω=4V $；
③电动汽车电池两端电压：串联电路总电压等于各部分电压之和，总电压为800V，故电池电压 $ U_{电池}=800V-4V=796V $。
7. (1) 滑动变阻器要求向右移动滑片时接入电阻变大，需将滑动变阻器左下接线柱接入电路，完成实物连接，对应图
；(2) 电流表有示数说明电路为通路，排除开路（A、C错误）；电压表无示数说明定值电阻两端电压为0，即定值电阻短路（B正确，D错误），故选B；
(3) 电流表选用0~0.6A量程，分度值0.02A，指针示数为0.32A；
(4) ①根据实验数据描点连线得到I-U图像，对应图
；②图像为过原点的直线，结论：电阻一定时，导体中的电流与导体两端的电压成正比；(5) ①换用10Ω定值电阻后，定值电阻分压增大，需增大滑动变阻器接入电阻以保持定值电阻电压为2V，故滑片向右移动；②I-1/R图像为直线，说明电压一定时，电流与电阻的倒数成正比，即电流与电阻成反比。
【答案】
6. 串联 4 796
7. (1)
(2)B (3)0.32 A (4)① ②在电阻一定时，电流与电压成正比 (5)①右 2 ②正比 反比【知识点】
串联电路特点、欧姆定律、电流与电压电阻的关系
【点评】
本题是初中电学核心综合题，涵盖串联电路规律、欧姆定律及探究电流与电压、电阻关系的实验，考查基础知识点应用和实验操作能力，是典型的电学题型。
【难度系数】
0.5
