1. 相线和中性线。
在家庭电路中，相线和大地之间的电压是，中性线与大地之间的电压是。
2. 测电笔。
(1)作用:用来辨别。

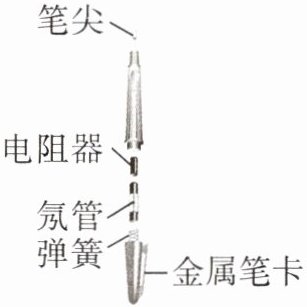

(2)构造:如图所示，由笔尖、电阻器、氖管、弹簧、金属笔卡等组成。

(3)使用方法:用手指按住金属笔卡，用金属体笔尖接触导线，如果氖管发光，那么接触的导线为，如果氖管不发光，那么接触的导线为。
(4)特别注意:手指切不可接触。
3. 从安全角度考虑，控制电灯的开关要连接在之间。

1.220 V 0
2.(1)相线和中性线
(3)相线 中性线
(4)笔尖处的金属部分
3.相线和电灯

【分析】
首先回忆家庭电路的基础电压知识：相线（火线）与大地间电压为220V，中性线（零线）与大地间电压为0V；测电笔的功能是辨别相线和中性线，使用时需手接触金属笔卡，接触导线时氖管发光则为相线，不发光则为中性线，使用时不能触碰笔尖金属部分；安全用电要求控制电灯的开关接在相线与电灯之间，保障断开开关时电灯不带电。
【解析】
1. 家庭电路中，相线和大地之间的电压是220V，中性线与大地之间的电压是0V。
2. (1) 测电笔的作用是辨别相线和中性线。
(3) 使用测电笔时，手指按住金属笔卡，金属体笔尖接触导线，若氖管发光，说明接触的是相线；若氖管不发光，说明接触的是中性线。
(4) 使用测电笔时，手指切不可接触笔尖处的金属部分，避免触电。
3. 从安全角度考虑，控制电灯的开关要连接在相线和电灯之间，断开开关后电灯与相线断开，不带电，保障用电安全。
【答案】
1. 220 V；0
2. (1) 相线和中性线；(3) 相线；中性线；(4) 笔尖处的金属部分
3. 相线和电灯
【知识点】
家庭电路电压；测电笔使用；安全用电原则
【点评】
本题考查家庭电路的基础识记类知识点，难度较低，需准确记忆相关概念和安全用电常识即可解答。
【难度系数】
0.8

1.保护线。
(1)保护线:用表示,俗称。

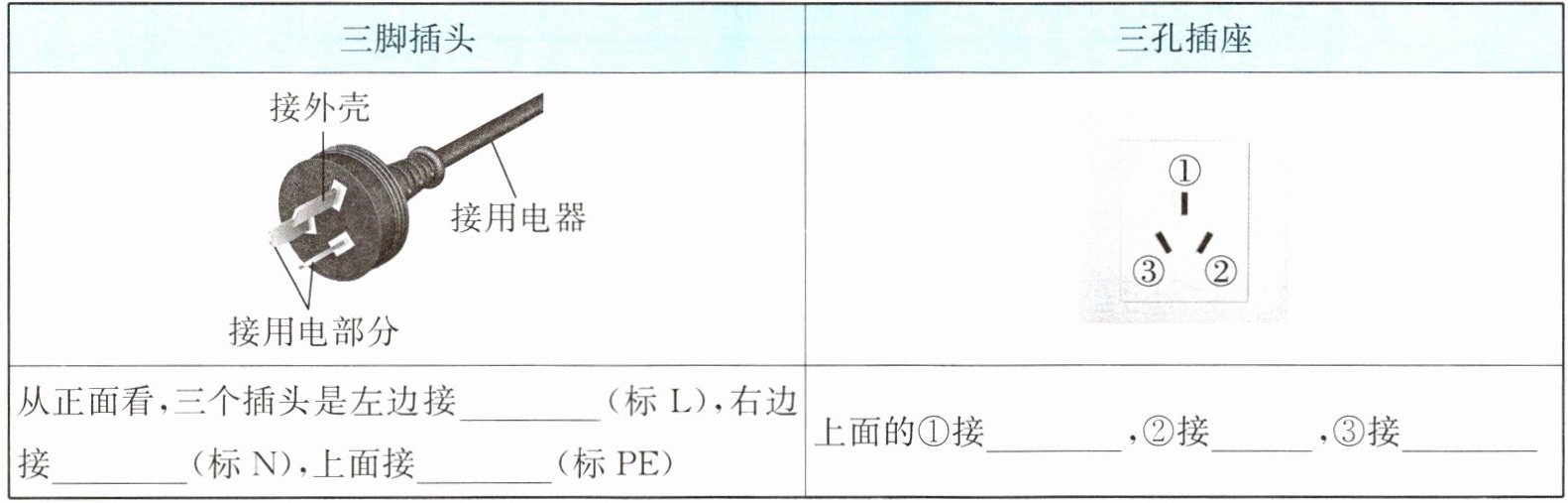

(2)三脚插头和三孔插座。

从正面看,三个插头是左边接(标L),右边接(标N),上面接(标PE)
上面的①接,②接,③接
2.漏电保护器。
(1)漏电保护器是一种。出现漏电情况时,它会迅速。
(2)如果站在地上的人不小心接触了,电流经过人体流入大地,漏电保护器也会迅速,对人体起到保护作用。

1.(1)PE 地线
(2)相线 中性线 保护线 保护线 相线 中性线
2.(1)断路器 切断电路
(2)相线 切断电路

【分析】
本题考查家庭电路中三脚插头、三孔插座的接线规则，以及漏电保护器的相关知识。解题时需牢记家庭电路中相线（L，火线）、中性线（N，零线）、保护线（PE，地线）的标识与接线要求，还有漏电保护器的作用，结合“左零右火上接地”的插座接线规则即可解答。
【解析】
1.(1) 家庭电路中，保护线用PE表示，俗称地线，用于将用电器金属外壳接地，防止漏电触电。
(2) 三脚插头：从正面看，左边接相线（标L，即火线），右边接中性线（标N，即零线），上面接保护线（标PE，即地线，连接用电器金属外壳）；三孔插座遵循“左零右火上接地”的接线规则，因此上面的①接保护线（地线），②接相线（火线），③接中性线（零线）。
2.(1) 漏电保护器是一种断路器，当电路出现漏电情况时，它会迅速切断电路，保障用电安全。
(2) 站在地上的人不小心接触了相线（火线），电流会经过人体流入大地，此时漏电保护器会迅速切断电路，避免人体触电，起到保护作用。
【答案】
1.(1) PE；地线
(2) 相线；中性线；保护线；保护线；相线；中性线
2.(1) 断路器；切断电路
(2) 相线；切断电路
【知识点】
家庭电路、三脚插头与插座、漏电保护器
【点评】
本题为安全用电部分的基础识记题，主要考查三脚插头、三孔插座的接线规则及漏电保护器的作用，属于学生需掌握的基础知识点，难度较低。
【难度系数】
0.3

1.家庭电路主要由进户线、、、、用电器、导线等组成。

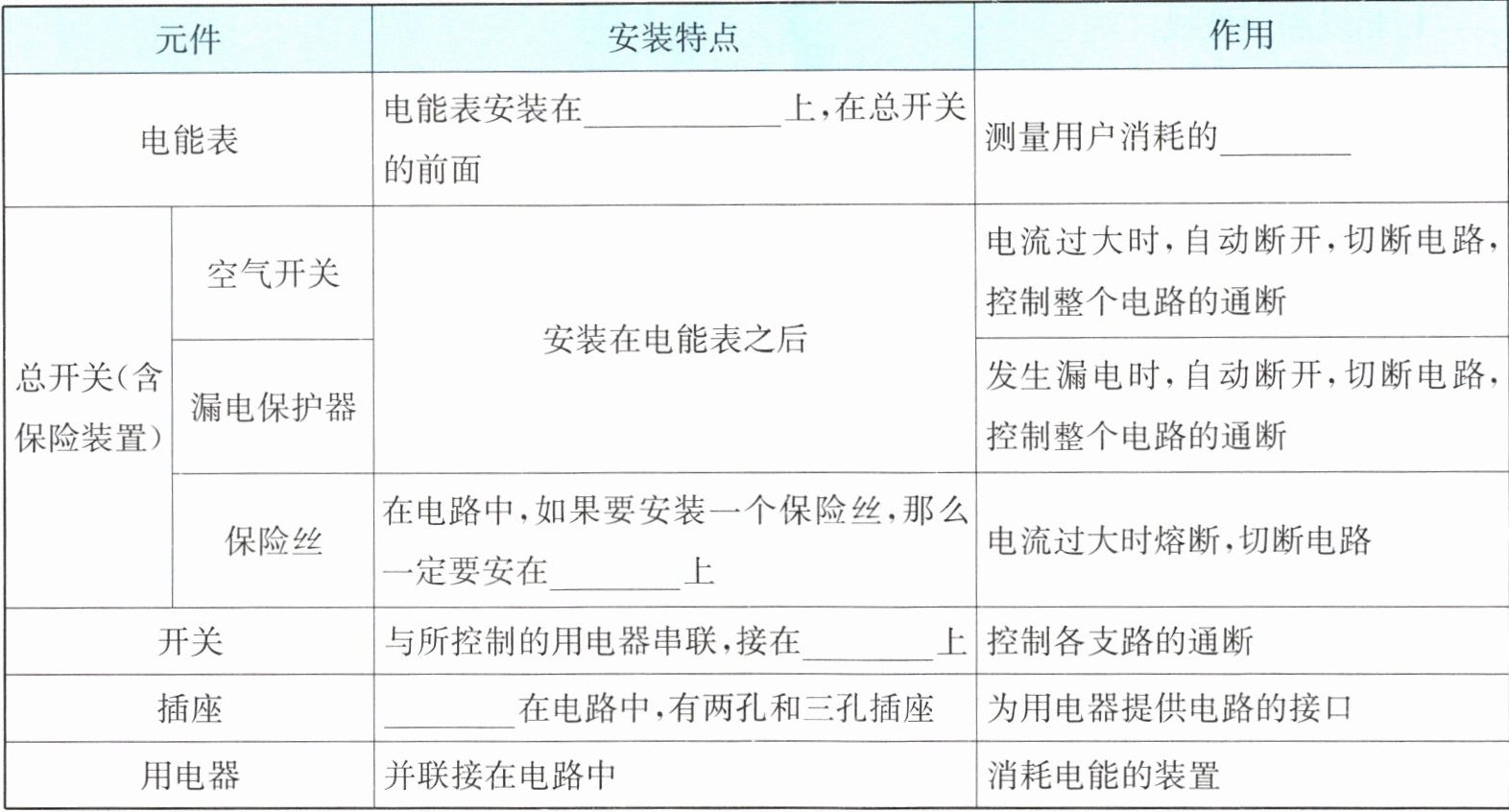

2.组成家庭电路的主要元件及其作用。

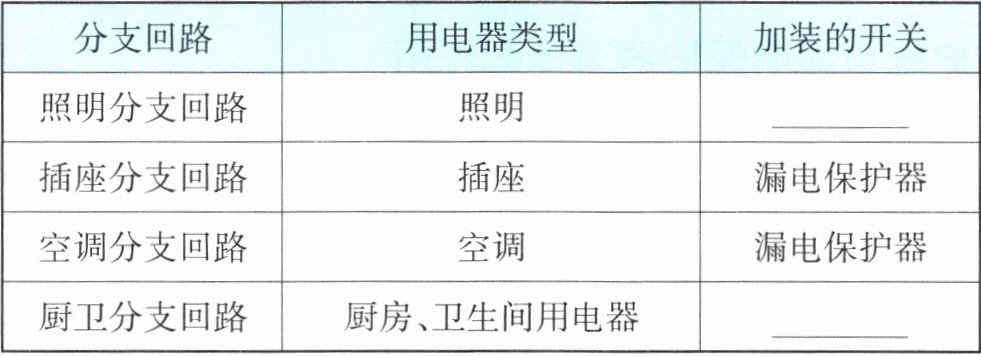

3.一般家庭电路的分支回路。

1.电能表 总开关(含保险装置) 插座
2.相线、中性线 220 V 进户线 电能 相线 相线 并联
3.空气开关 漏电保护器

【分析】
本题考查家庭电路的组成及相关元件知识，解题时需牢记家庭电路的基本结构、各元件的作用及分支回路的常见元件。第1题需按家庭电路的安装顺序填写进户线后的核心元件；第2题对应家庭电路各元件的作用；第3题明确家庭电路分支回路的保护元件。
【解析】
1. 家庭电路的安装顺序为：进户线之后依次是电能表（用于计量用户消耗的电能）、总开关（含保险装置，控制电路通断并保护电路）、插座（为可移动用电器供电），因此三个空依次填电能表、总开关（含保险装置）、插座。
2. 家庭电路进户线分为相线、中性线，两者间电压为220V；电能表用于计量电能；总开关控制相线；家庭电路中用电器为并联连接。
3. 一般家庭电路的分支回路中，常用的安全保护元件为空气开关、漏电保护器。
【答案】
1. 电能表、总开关（含保险装置）、插座；
2. 相线、中性线，220V，进户线，电能，相线，相线，并联；
3. 空气开关、漏电保护器
【知识点】
家庭电路组成、家庭电路元件作用
【点评】
本题为家庭电路的基础识记类题目，考查核心知识点的记忆，是电学部分的基础内容，需准确掌握相关结构与功能。
【难度系数】
0.3
