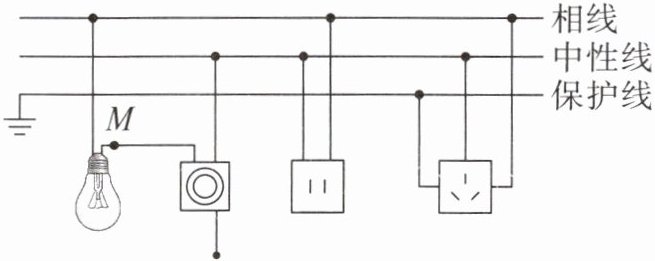

【典型例题】下图是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是()。


A.电灯和两孔插座是串联的
B.测电笔接触M点，氖管不发光
C.开关和三孔插座的连接都是错误的
D.测电笔插入两孔插座的左孔，氖管发光
思路导引 插座是预留的用电器接口，因此电灯与插座是并联的，选项A错误。电灯开关断开时，M点通过灯丝与相线相连，用测电笔接触M点，氖管发光，选项B错误。控制电灯的开关应接在相线一侧，三孔插座的正确接法是左接中性线、右接相线、上接保护线，选项C正确。测电笔插入两孔插座的左孔时氖管不发光，插入右孔时氖管发光，选项D错误。
答案 C
方法点拨
家庭电路各组成部分的连接顺序：
进户线→电能表→总开关(含保险装置)→电灯(用电器)及插座

C

【分析】
本题考查家庭电路的连接与测电笔的使用，需结合家庭电路的连接规则（用电器与插座并联、开关接相线、三孔插座“左零右火上地”等），逐一分析每个选项的正误。
【解析】
A选项：家庭电路中，电灯和两孔插座需独立工作、互不影响，因此二者是并联关系，并非串联，A错误。
B选项：开关断开时，M点通过灯泡灯丝与相线连通，测电笔接触相线时氖管会发光，B错误。
C选项：控制电灯的开关应接在相线一侧，图中开关接在中性线侧；三孔插座正确接法为左接中性线、右接相线、上接保护线，图中三孔插座接线不符合该规则，因此开关和三孔插座的连接均错误，C正确。
D选项：两孔插座的左孔接的是中性线，测电笔接触中性线时氖管不发光，D错误。
【答案】
C
【知识点】
家庭电路连接、测电笔使用
【点评】
本题为家庭电路的基础题型，核心考查家庭电路各元件的正确连接方式，是中考的常考内容，易错点在于开关的接线位置和三孔插座的接线规则，需牢记相关规范。
【难度系数】
0.6
