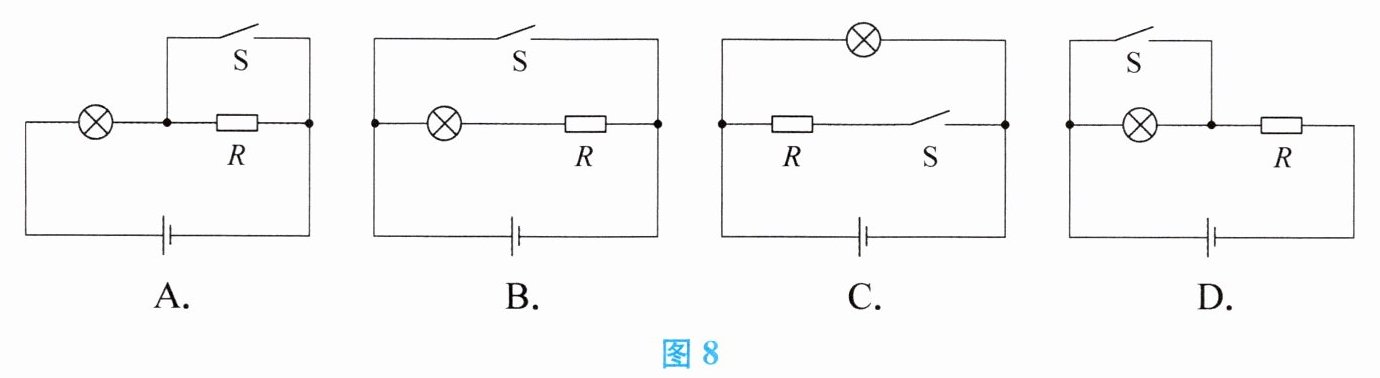

14. 道路交通安全法规定，汽车行驶时驾驶员和乘客必须系好安全带。当驾驶员系好安全带时，相当于闭合开关，仪表盘上的指示灯不亮；未系安全带时，相当于断开开关，指示灯发光。图8中符合上述要求的电路是（
D
）。答案
14. D
解析
【分析】
要解决这道题，需根据题目要求：“系好安全带（闭合开关S）时指示灯不亮，未系安全带（断开开关S）时指示灯发光”，逐一分析各选项电路中开关状态对应的灯泡工作情况，同时需保证电路不出现电源短路的故障。
【解析】
逐一分析各选项：
1. 选项A：开关S与电阻R并联。当S闭合时，电阻R被短路，电路为灯泡的简单电路，灯泡发光，不符合“闭合开关时灯不亮”的要求，排除A。
2. 选项B：开关S与灯泡、电阻R的串联支路并联。当S闭合时，电源被短路，会损坏电源，不符合电路安全要求，排除B。
3. 选项C：灯泡为一条支路，电阻R与开关S串联为另一条支路，两条支路并联在电源两端。当S闭合时，电阻R支路导通，但灯泡支路始终导通，灯泡一直发光，不符合要求，排除C。
4. 选项D：开关S与灯泡并联，再与电阻R串联。当S断开时，电流路径为：电源→电阻R→灯泡→电源，灯泡发光；当S闭合时，灯泡被短路，电流路径为：电源→电阻R→开关S→电源，灯泡不发光，完全符合题目要求。
【答案】
D
【知识点】
电路串并联、开关作用、短路判断
【点评】
本题结合生活实际考查电路设计，核心是根据开关状态分析用电器的工作情况，需注意避免电源短路，是初中物理电路部分的典型基础题。
【难度系数】
0.5
要解决这道题，需根据题目要求：“系好安全带（闭合开关S）时指示灯不亮，未系安全带（断开开关S）时指示灯发光”，逐一分析各选项电路中开关状态对应的灯泡工作情况，同时需保证电路不出现电源短路的故障。
【解析】
逐一分析各选项：
1. 选项A：开关S与电阻R并联。当S闭合时，电阻R被短路，电路为灯泡的简单电路，灯泡发光，不符合“闭合开关时灯不亮”的要求，排除A。
2. 选项B：开关S与灯泡、电阻R的串联支路并联。当S闭合时，电源被短路，会损坏电源，不符合电路安全要求，排除B。
3. 选项C：灯泡为一条支路，电阻R与开关S串联为另一条支路，两条支路并联在电源两端。当S闭合时，电阻R支路导通，但灯泡支路始终导通，灯泡一直发光，不符合要求，排除C。
4. 选项D：开关S与灯泡并联，再与电阻R串联。当S断开时，电流路径为：电源→电阻R→灯泡→电源，灯泡发光；当S闭合时，灯泡被短路，电流路径为：电源→电阻R→开关S→电源，灯泡不发光，完全符合题目要求。
【答案】
D
【知识点】
电路串并联、开关作用、短路判断
【点评】
本题结合生活实际考查电路设计，核心是根据开关状态分析用电器的工作情况，需注意避免电源短路，是初中物理电路部分的典型基础题。
【难度系数】
0.5

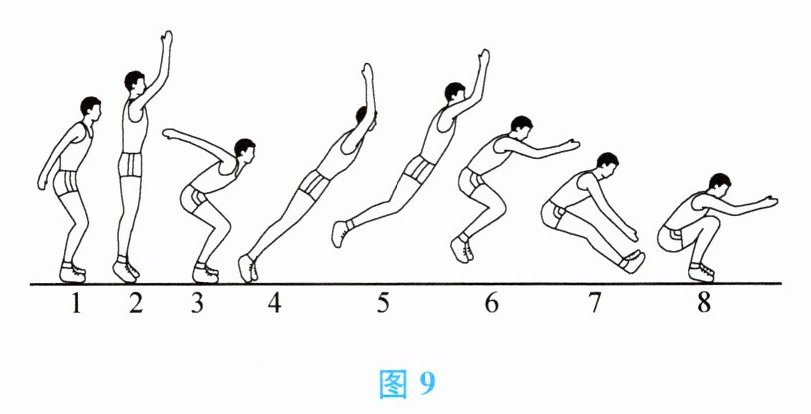

15. 立定跳远是体育课的训练项目之一，图9是立定跳远的动作分解示意图，则运动员（
A.落地点时重力势能最小
B.经过最高点时动能为零
C.最高点处的机械能大于起跳点的机械能
D.起跳后升空的过程中，重力势能转化为动能
A
）。A.落地点时重力势能最小
B.经过最高点时动能为零
C.最高点处的机械能大于起跳点的机械能
D.起跳后升空的过程中，重力势能转化为动能
答案
15. A
解析
【分析】
要解决这道题，需明确动能、重力势能的影响因素，以及机械能转化的规律：动能与质量、速度有关，重力势能与质量、高度有关；实际运动中因阻力存在，机械能会损耗。逐个分析选项：
1. 分析选项A：重力势能由质量和高度决定，运动员质量不变，落地点高度最低，重力势能最小；
2. 分析选项B：最高点时运动员仍有水平速度，动能不为零；
3. 分析选项C：起跳后受空气阻力，机械能减小，最高点机械能小于起跳点；
4. 分析选项D：升空时速度减小、高度增加，是动能转化为重力势能。
【解析】
逐一分析各选项：
选项A：重力势能大小与质量、高度有关，运动员质量不变，落地点（图中8）高度最低，因此重力势能最小，该选项正确；
选项B：动能是物体运动具有的能，运动员经过最高点时仍有水平速度，动能不为零，该选项错误；
选项C：运动员起跳后升空需克服空气阻力做功，机械能有损耗，因此最高点机械能小于起跳点，该选项错误；
选项D：起跳后升空时，速度减小（动能减小）、高度增加（重力势能增大），是动能转化为重力势能，该选项错误。
【答案】
A
【知识点】
动能与重力势能转化、机械能变化
【点评】
本题考查机械能相关的基础知识点，需掌握动能、重力势能的影响因素及机械能转化规律，属于初中物理常见的力学基础题，难度适中。
【难度系数】
0.6
要解决这道题，需明确动能、重力势能的影响因素，以及机械能转化的规律：动能与质量、速度有关，重力势能与质量、高度有关；实际运动中因阻力存在，机械能会损耗。逐个分析选项：
1. 分析选项A：重力势能由质量和高度决定，运动员质量不变，落地点高度最低，重力势能最小；
2. 分析选项B：最高点时运动员仍有水平速度，动能不为零；
3. 分析选项C：起跳后受空气阻力，机械能减小，最高点机械能小于起跳点；
4. 分析选项D：升空时速度减小、高度增加，是动能转化为重力势能。
【解析】
逐一分析各选项：
选项A：重力势能大小与质量、高度有关，运动员质量不变，落地点（图中8）高度最低，因此重力势能最小，该选项正确；
选项B：动能是物体运动具有的能，运动员经过最高点时仍有水平速度，动能不为零，该选项错误；
选项C：运动员起跳后升空需克服空气阻力做功，机械能有损耗，因此最高点机械能小于起跳点，该选项错误；
选项D：起跳后升空时，速度减小（动能减小）、高度增加（重力势能增大），是动能转化为重力势能，该选项错误。
【答案】
A
【知识点】
动能与重力势能转化、机械能变化
【点评】
本题考查机械能相关的基础知识点，需掌握动能、重力势能的影响因素及机械能转化规律，属于初中物理常见的力学基础题，难度适中。
【难度系数】
0.6

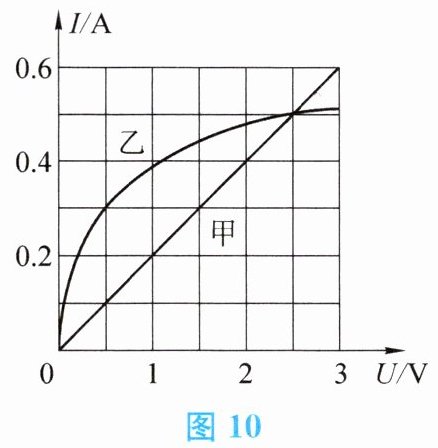

16. 图10是小灯泡L和定值电阻R的$I-U$图像，下列说法中正确的是(
A.小灯泡L灯丝的电阻随温度的升高而减小
B.甲是定值电阻R的图像，其阻值为$10\ \Omega$
C.若将小灯泡L和定值电阻R串联在3 V的电路中，通过定值电阻R的电流为0.2 A
D.若将小灯泡L和定值电阻R并联在电源电压为2.5 V的电路中，小灯泡L的实际电功率为1.25 W
D
)。A.小灯泡L灯丝的电阻随温度的升高而减小
B.甲是定值电阻R的图像，其阻值为$10\ \Omega$
C.若将小灯泡L和定值电阻R串联在3 V的电路中，通过定值电阻R的电流为0.2 A
D.若将小灯泡L和定值电阻R并联在电源电压为2.5 V的电路中，小灯泡L的实际电功率为1.25 W
答案
16. D
解析
【分析】
本题考查I-U图像的电学应用，需先区分定值电阻和小灯泡的图像特点：定值电阻的I-U图像是过原点的直线（I与U成正比，电阻不变），小灯泡电阻随温度升高而增大，图像为曲线。再结合串并联电路规律、欧姆定律、电功率公式逐一分析选项。
【解析】
1. 区分图像：甲是定值电阻R的图像，乙是小灯泡L的图像。
2. 分析选项：
A选项：小灯泡灯丝温度随电压升高而升高，从乙的图像可知，电压增大时，$\frac{U}{I}$（电阻）变大，说明电阻随温度升高而增大，A错误。
B选项：甲为定值电阻，取图像上点（2V，0.4A），由欧姆定律$R=\frac{U}{I}=\frac{2V}{0.4A}=5\Omega≠10\Omega$，B错误。
C选项：串联时电流相等，总电压为3V。若电流为0.2A，甲的电压为1V，乙的电压约为0.5V，总电压为1.5V≠3V，不符合，C错误。
D选项：并联时电压相等，电源电压2.5V即小灯泡两端电压为2.5V，从乙的图像得此时电流为0.5A，实际功率$P=UI=2.5V×0.5A=1.25W$，D正确。
【答案】D
【知识点】I-U图像、电功率计算、欧姆定律
【点评】本题需结合图像特点和电学规律分析，关键是区分定值电阻与小灯泡的图像差异，难度中等。
【难度系数】0.5
本题考查I-U图像的电学应用，需先区分定值电阻和小灯泡的图像特点：定值电阻的I-U图像是过原点的直线（I与U成正比，电阻不变），小灯泡电阻随温度升高而增大，图像为曲线。再结合串并联电路规律、欧姆定律、电功率公式逐一分析选项。
【解析】
1. 区分图像：甲是定值电阻R的图像，乙是小灯泡L的图像。
2. 分析选项：
A选项：小灯泡灯丝温度随电压升高而升高，从乙的图像可知，电压增大时，$\frac{U}{I}$（电阻）变大，说明电阻随温度升高而增大，A错误。
B选项：甲为定值电阻，取图像上点（2V，0.4A），由欧姆定律$R=\frac{U}{I}=\frac{2V}{0.4A}=5\Omega≠10\Omega$，B错误。
C选项：串联时电流相等，总电压为3V。若电流为0.2A，甲的电压为1V，乙的电压约为0.5V，总电压为1.5V≠3V，不符合，C错误。
D选项：并联时电压相等，电源电压2.5V即小灯泡两端电压为2.5V，从乙的图像得此时电流为0.5A，实际功率$P=UI=2.5V×0.5A=1.25W$，D正确。
【答案】D
【知识点】I-U图像、电功率计算、欧姆定律
【点评】本题需结合图像特点和电学规律分析，关键是区分定值电阻与小灯泡的图像差异，难度中等。
【难度系数】0.5

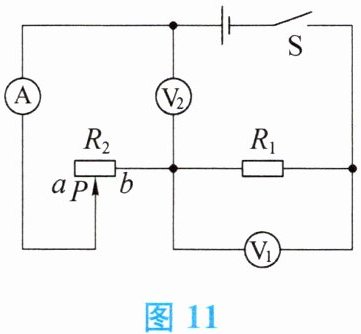

17. 如图11所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器$R_2$的滑片P从a端向b端滑动时，下列说法中正确的是（
A.电流表A示数变大，电压表$V_1$示数不变
B.电流表A示数变大，电压表$V_2$示数变大
C.电流表A示数变大，电压表$V_1$示数变小
D.电压表$V_1$与$V_2$示数之和不变
D
）。A.电流表A示数变大，电压表$V_1$示数不变
B.电流表A示数变大，电压表$V_2$示数变大
C.电流表A示数变大，电压表$V_1$示数变小
D.电压表$V_1$与$V_2$示数之和不变
答案
17. D
解析
【分析】首先明确电路结构：$R_1$与滑动变阻器$R_2$串联，电流表测串联电路的总电流；电压表$V_1$测$R_1$两端的电压，电压表$V_2$测$R_2$两端的电压。电源电压保持不变，根据串联电路电压规律，总电压等于各部分电压之和，即$U = U_1 + U_2$。当滑片$P$从$a$端向$b$端滑动时，滑动变阻器接入电路的电阻会变化，结合欧姆定律和串联电路规律可分析各电表示数变化，进而判断选项。
【解析】1. 电路分析：$R_1$与$R_2$串联，电流表$A$测电路电流，$V_1$测$R_1$电压，$V_2$测$R_2$电压，电源电压$U$不变，满足$U = U_1 + U_2$。2. 电阻变化：滑片$P$从$a$端向$b$端滑动，$R_2$接入电路的电阻丝长度变短，故$R_2$接入电阻减小，总电阻$R_{总}=R_1+R_2$减小。3. 电流变化：根据欧姆定律$I=\frac{U}{R_{总}}$，$U$不变、$R_{总}$减小，电路电流$I$变大，即电流表$A$示数变大。4. 电压变化：$V_1$示数$U_1=IR_1$，$I$变大、$R_1$不变，故$U_1$变大；$V_2$示数$U_2=U-U_1$，$U$不变、$U_1$变大，故$U_2$变小。5. 选项判断：A选项$V_1$示数不变错误；B选项$V_2$示数变大错误；C选项$V_1$示数变小错误；D选项$V_1$与$V_2$示数之和为电源电压$U$，保持不变，正确。
【答案】D
【知识点】串联电路电压规律、欧姆定律、滑动变阻器的应用
【点评】本题为动态电路分析题，关键是明确电路连接方式和电表测量对象，结合欧姆定律与串联电路规律推导电表示数变化，需注意区分电压表的测量范围，避免出错。
【难度系数】0.5
【解析】1. 电路分析：$R_1$与$R_2$串联，电流表$A$测电路电流，$V_1$测$R_1$电压，$V_2$测$R_2$电压，电源电压$U$不变，满足$U = U_1 + U_2$。2. 电阻变化：滑片$P$从$a$端向$b$端滑动，$R_2$接入电路的电阻丝长度变短，故$R_2$接入电阻减小，总电阻$R_{总}=R_1+R_2$减小。3. 电流变化：根据欧姆定律$I=\frac{U}{R_{总}}$，$U$不变、$R_{总}$减小，电路电流$I$变大，即电流表$A$示数变大。4. 电压变化：$V_1$示数$U_1=IR_1$，$I$变大、$R_1$不变，故$U_1$变大；$V_2$示数$U_2=U-U_1$，$U$不变、$U_1$变大，故$U_2$变小。5. 选项判断：A选项$V_1$示数不变错误；B选项$V_2$示数变大错误；C选项$V_1$示数变小错误；D选项$V_1$与$V_2$示数之和为电源电压$U$，保持不变，正确。
【答案】D
【知识点】串联电路电压规律、欧姆定律、滑动变阻器的应用
【点评】本题为动态电路分析题，关键是明确电路连接方式和电表测量对象，结合欧姆定律与串联电路规律推导电表示数变化，需注意区分电压表的测量范围，避免出错。
【难度系数】0.5
