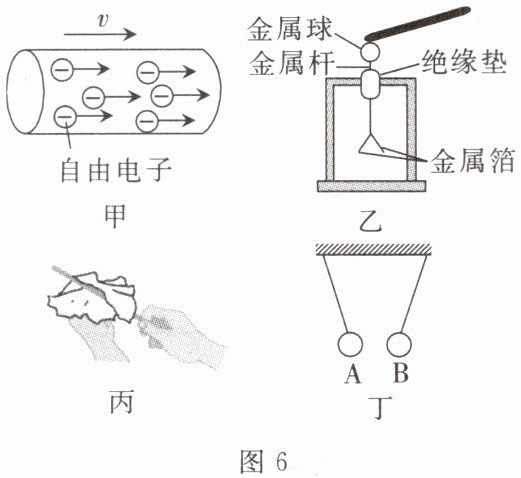

6.关于图6中的静电现象，下列说法正确的是()
A.图甲中，自由电子向右定向移动形成的电流方向向右
B.图乙中，验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引
C.图丙中，毛皮摩擦橡胶棒的过程中橡胶棒会得到电子
D.图丁中，用细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷
A.图甲中，自由电子向右定向移动形成的电流方向向右
B.图乙中，验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引
C.图丙中，毛皮摩擦橡胶棒的过程中橡胶棒会得到电子
D.图丁中，用细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷
答案
C
解析
【分析】
本题考查静电现象相关知识，需逐一分析每个选项，结合电流方向规定、验电器工作原理、摩擦起电实质、电荷间相互作用规律判断选项正误，选出正确答案。
【解析】
选项A：电流方向规定为正电荷定向移动的方向，自由电子带负电，其定向移动方向与电流方向相反。图甲中自由电子向右定向移动，因此电流方向向左，A错误。
选项B：验电器的工作原理是同种电荷相互排斥，不存在“异种电荷相互吸引”的工作原理描述，B错误。
选项C：毛皮摩擦橡胶棒时，橡胶棒的原子核束缚电子能力更强，会从毛皮处得到电子，带负电，C正确。
选项D：轻质泡沫小球相互吸引，有两种情况：一是两小球带异种电荷，二是一个小球带电、另一个不带电（带电体可吸引轻小物体），并非一定带异种电荷，D错误。
【答案】
C
【知识点】
电流方向规定；验电器原理；摩擦起电
【点评】
本题是对静电现象基础知识点的综合考查，需准确记忆各知识点的细节，避免概念混淆，属于基础类题目。
【难度系数】
0.6
本题考查静电现象相关知识，需逐一分析每个选项，结合电流方向规定、验电器工作原理、摩擦起电实质、电荷间相互作用规律判断选项正误，选出正确答案。
【解析】
选项A：电流方向规定为正电荷定向移动的方向，自由电子带负电，其定向移动方向与电流方向相反。图甲中自由电子向右定向移动，因此电流方向向左，A错误。
选项B：验电器的工作原理是同种电荷相互排斥，不存在“异种电荷相互吸引”的工作原理描述，B错误。
选项C：毛皮摩擦橡胶棒时，橡胶棒的原子核束缚电子能力更强，会从毛皮处得到电子，带负电，C正确。
选项D：轻质泡沫小球相互吸引，有两种情况：一是两小球带异种电荷，二是一个小球带电、另一个不带电（带电体可吸引轻小物体），并非一定带异种电荷，D错误。
【答案】
C
【知识点】
电流方向规定；验电器原理；摩擦起电
【点评】
本题是对静电现象基础知识点的综合考查，需准确记忆各知识点的细节，避免概念混淆，属于基础类题目。
【难度系数】
0.6
7.在图7所示的电路中，电源电压恒定，各元件位置不变。下列说法正确的是（）
A.只闭合开关S时，灯L₁与L₂串联
B.只闭合开关S时，只有灯L₁工作，电压表无示数
C.闭合开关S、S₁时，电压表能测出灯L₂两端的电压，不能测出灯L₁两端的电压
D.闭合开关S、S₁时，若灯L₂被短路，灯L₁仍然能继续工作
A.只闭合开关S时，灯L₁与L₂串联
B.只闭合开关S时，只有灯L₁工作，电压表无示数
C.闭合开关S、S₁时，电压表能测出灯L₂两端的电压，不能测出灯L₁两端的电压
D.闭合开关S、S₁时，若灯L₂被短路，灯L₁仍然能继续工作
答案
B
解析
【分析】
要判断各选项的正确性，需分两种开关状态分析电路结构：①只闭合开关S时；②闭合开关S、S₁时，明确电流路径、用电器工作情况，以及电流表、电压表的测量对象，逐一验证选项。
【解析】
1. 只闭合开关S时：电流路径为电源正极→中间节点→L₁→A₁→S→电源负极，L₂所在支路因S₁断开无电流，只有L₁工作；此时电压表V并联在L₂两端，L₂中无电流，其两端电压为0，故电压表无示数。因此选项A（L₁与L₂串联，错误，L₂未接入电路）、选项B（只有L₁工作，电压表无示数，正确）。
2. 闭合开关S、S₁时：L₁与L₂并联，电压表V并联在电源两端，同时也测L₁、L₂两端的电压；若L₂被短路，会造成电源短路，L₁也无法工作。因此选项C（电压表不能测L₁两端电压，错误，电压表可测L₁两端电压）、选项D（L₂短路时L₁仍工作，错误，电源短路会导致所有用电器无法工作）。
综上，正确选项为B。
【答案】
B
【知识点】
电路连接（串并联）、电压表的使用
【点评】
本题需准确分析不同开关状态下的电路结构，明确各用电器的连接方式和电表的测量对象，是电路基础题，需注意节点连接的判断，避免因电路分析错误选错选项。
【难度系数】
0.5
要判断各选项的正确性，需分两种开关状态分析电路结构：①只闭合开关S时；②闭合开关S、S₁时，明确电流路径、用电器工作情况，以及电流表、电压表的测量对象，逐一验证选项。
【解析】
1. 只闭合开关S时：电流路径为电源正极→中间节点→L₁→A₁→S→电源负极，L₂所在支路因S₁断开无电流，只有L₁工作；此时电压表V并联在L₂两端，L₂中无电流，其两端电压为0，故电压表无示数。因此选项A（L₁与L₂串联，错误，L₂未接入电路）、选项B（只有L₁工作，电压表无示数，正确）。
2. 闭合开关S、S₁时：L₁与L₂并联，电压表V并联在电源两端，同时也测L₁、L₂两端的电压；若L₂被短路，会造成电源短路，L₁也无法工作。因此选项C（电压表不能测L₁两端电压，错误，电压表可测L₁两端电压）、选项D（L₂短路时L₁仍工作，错误，电源短路会导致所有用电器无法工作）。
综上，正确选项为B。
【答案】
B
【知识点】
电路连接（串并联）、电压表的使用
【点评】
本题需准确分析不同开关状态下的电路结构，明确各用电器的连接方式和电表的测量对象，是电路基础题，需注意节点连接的判断，避免因电路分析错误选错选项。
【难度系数】
0.5
8.(多选)在如图8所示的电路中,当开关$S_1$、$S_2$断开或闭合时,下列说法正确的是()
A.当两个开关均断开时,灯$L_1$和$L_2$串联
B.当两个开关均闭合时,灯$L_1$和$L_2$并联
C.当开关$S_1$断开、$S_2$闭合时,灯$L_1$和$L_2$串联
D.当开关$S_1$断开、$S_2$闭合时,灯$L_3$被短路,只有灯$L_1$能发光
A.当两个开关均断开时,灯$L_1$和$L_2$串联
B.当两个开关均闭合时,灯$L_1$和$L_2$并联
C.当开关$S_1$断开、$S_2$闭合时,灯$L_1$和$L_2$串联
D.当开关$S_1$断开、$S_2$闭合时,灯$L_3$被短路,只有灯$L_1$能发光
答案
BD
解析
【分析】要判断各选项的正确性，需逐个分析开关$S_1$、$S_2$不同状态下的电流路径，结合串联（电流只有一条路径，依次经过用电器）、并联（电流有多条独立路径）、短路（电流不经过用电器直接连通）的定义，判断各灯的连接方式及工作情况。
【解析】
1. 分析选项A：当$S_1$、$S_2$均断开时，电流路径为：电源正极→$L_1$→$L_3$→电源负极，此时$L_1$与$L_3$串联，并非$L_1$和$L_2$串联，故A错误。
2. 分析选项B：当$S_1$、$S_2$均闭合时，$S_2$闭合使$L_3$被短路，电流从电源正极分为两条支路：一条经$L_1$回到负极，另一条经$L_2$、$S_1$回到负极，因此$L_1$与$L_2$并联，故B正确。
3. 分析选项C：当$S_1$断开、$S_2$闭合时，$S_2$闭合使$L_3$被短路，且$S_1$断开导致$L_2$所在支路断路，电流仅经$L_1$、$S_2$回到负极，只有$L_1$发光，并非$L_1$和$L_2$串联，故C错误。
4. 分析选项D：当$S_1$断开、$S_2$闭合时，$S_2$闭合将$L_3$短路，$L_2$支路因$S_1$断开无电流，电流仅通过$L_1$形成通路，因此只有灯$L_1$能发光，故D正确。
【答案】BD
【知识点】电路的串联与并联、短路判断
【点评】本题需根据开关状态逐一分析电路通路，核心是明确不同开关组合下的电流路径，区分串并联和短路的情况，考查学生对电路连接的分析能力。
【难度系数】0.5
【解析】
1. 分析选项A：当$S_1$、$S_2$均断开时，电流路径为：电源正极→$L_1$→$L_3$→电源负极，此时$L_1$与$L_3$串联，并非$L_1$和$L_2$串联，故A错误。
2. 分析选项B：当$S_1$、$S_2$均闭合时，$S_2$闭合使$L_3$被短路，电流从电源正极分为两条支路：一条经$L_1$回到负极，另一条经$L_2$、$S_1$回到负极，因此$L_1$与$L_2$并联，故B正确。
3. 分析选项C：当$S_1$断开、$S_2$闭合时，$S_2$闭合使$L_3$被短路，且$S_1$断开导致$L_2$所在支路断路，电流仅经$L_1$、$S_2$回到负极，只有$L_1$发光，并非$L_1$和$L_2$串联，故C错误。
4. 分析选项D：当$S_1$断开、$S_2$闭合时，$S_2$闭合将$L_3$短路，$L_2$支路因$S_1$断开无电流，电流仅通过$L_1$形成通路，因此只有灯$L_1$能发光，故D正确。
【答案】BD
【知识点】电路的串联与并联、短路判断
【点评】本题需根据开关状态逐一分析电路通路，核心是明确不同开关组合下的电流路径，区分串并联和短路的情况，考查学生对电路连接的分析能力。
【难度系数】0.5

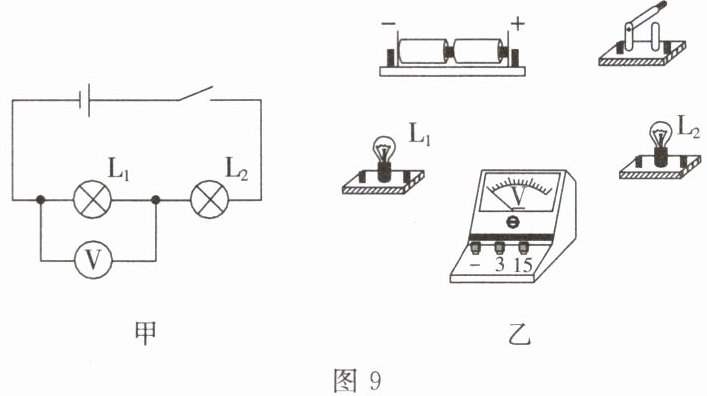

9.请根据图9甲所示的电路，用笔画线代替导线，连接图9乙中的实物电路。
答案
解：
连接方法如下：
1. 连接串联主电路：从电源正极出发，用导线依次连接开关、灯泡L₂、灯泡L₁，最终回到电源负极，使L₁、L₂顺次串联。
2. 连接电压表：两节干电池总电压为3V，电压表选择0~3V量程，将电压表并联在L₁两端，保证电流从电压表的“3”正接线柱流入，从“-”负接线柱流出。
连接完成后电路与甲图电路图完全对应。
连接方法如下：
1. 连接串联主电路：从电源正极出发，用导线依次连接开关、灯泡L₂、灯泡L₁，最终回到电源负极，使L₁、L₂顺次串联。
2. 连接电压表：两节干电池总电压为3V，电压表选择0~3V量程，将电压表并联在L₁两端，保证电流从电压表的“3”正接线柱流入，从“-”负接线柱流出。
连接完成后电路与甲图电路图完全对应。
解析
【分析】
要连接实物电路，需先明确甲图的电路结构：L₁与L₂串联，电压表并联在L₁两端，测L₁的电压。连接时分两步：第一步连接串联主电路，从电源正极出发，依次连接开关、L₂、L₁，最终回到电源负极，确保两灯顺次串联；第二步连接电压表，根据电源为两节干电池（总电压3V），选择电压表0~3V量程，将电压表并联在L₁两端，且电流从电压表正接线柱流入、负接线柱流出，与甲图电路图对应。
【解析】
1. 连接串联主电路：从乙图电源的“+”端（正极）开始，用导线连接开关的一个接线柱，开关的另一个接线柱连接L₂的一个接线柱，L₂的另一个接线柱连接L₁的一个接线柱，L₁的另一个接线柱连接电源的“-”端（负极），完成L₁、L₂的串联。
2. 连接电压表：选择电压表的0~3V量程，将电压表的“3”接线柱（正接线柱）连接到L₁靠近L₂的接线柱，电压表的“-”接线柱（负接线柱）连接到L₁靠近电源负极的接线柱，确保电压表并联在L₁两端，满足电流“正进负出”的要求。
【答案】
连接方法：①串联主电路：电源正极→开关→L₂→L₁→电源负极；②电压表：选用0~3V量程，并联在L₁两端，正接线柱接L₁的一端，负接线柱接L₁的另一端，电流从正接线柱流入、负接线柱流出。
【知识点】
串联电路连接、电压表的使用
【点评】
本题考查实物电路的连接，需掌握串联电路的连接规则和电压表的正确使用方法，是初中电学的基础题型，注重对电路连接实操能力的考查。
【难度系数】
0.7
要连接实物电路，需先明确甲图的电路结构：L₁与L₂串联，电压表并联在L₁两端，测L₁的电压。连接时分两步：第一步连接串联主电路，从电源正极出发，依次连接开关、L₂、L₁，最终回到电源负极，确保两灯顺次串联；第二步连接电压表，根据电源为两节干电池（总电压3V），选择电压表0~3V量程，将电压表并联在L₁两端，且电流从电压表正接线柱流入、负接线柱流出，与甲图电路图对应。
【解析】
1. 连接串联主电路：从乙图电源的“+”端（正极）开始，用导线连接开关的一个接线柱，开关的另一个接线柱连接L₂的一个接线柱，L₂的另一个接线柱连接L₁的一个接线柱，L₁的另一个接线柱连接电源的“-”端（负极），完成L₁、L₂的串联。
2. 连接电压表：选择电压表的0~3V量程，将电压表的“3”接线柱（正接线柱）连接到L₁靠近L₂的接线柱，电压表的“-”接线柱（负接线柱）连接到L₁靠近电源负极的接线柱，确保电压表并联在L₁两端，满足电流“正进负出”的要求。
【答案】
连接方法：①串联主电路：电源正极→开关→L₂→L₁→电源负极；②电压表：选用0~3V量程，并联在L₁两端，正接线柱接L₁的一端，负接线柱接L₁的另一端，电流从正接线柱流入、负接线柱流出。
【知识点】
串联电路连接、电压表的使用
【点评】
本题考查实物电路的连接，需掌握串联电路的连接规则和电压表的正确使用方法，是初中电学的基础题型，注重对电路连接实操能力的考查。
【难度系数】
0.7

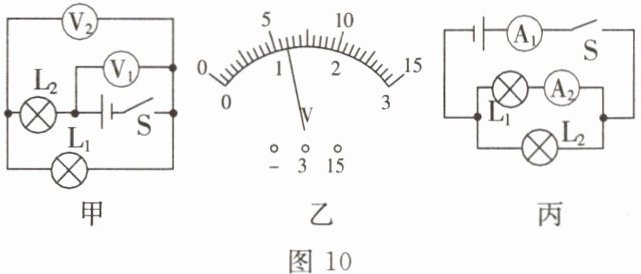

10.如图10甲所示，$\mathrm{V}_1$和$\mathrm{V}_2$是两只相同的电压表。闭合开关S后，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都发光，这时两只电压表的指针偏转角度相同，如图10乙所示。
(1)求灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压。
(2)电源电压保持不变，若将灯泡改接为如图10丙所示的电路，此时电流表$\mathrm{A}_1$的示数为1.8 A，电流表$\mathrm{A}_2$的示数为1.3 A，求通过灯泡$\mathrm{L}_2$的电流和$\mathrm{L}_2$两端的电压。
(3)若图10丙中灯泡$\mathrm{L}_1$的灯丝烧断了，则电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别是多少？
(1)求灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压。
(2)电源电压保持不变，若将灯泡改接为如图10丙所示的电路，此时电流表$\mathrm{A}_1$的示数为1.8 A，电流表$\mathrm{A}_2$的示数为1.3 A，求通过灯泡$\mathrm{L}_2$的电流和$\mathrm{L}_2$两端的电压。
(3)若图10丙中灯泡$\mathrm{L}_1$的灯丝烧断了，则电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别是多少？
答案
解：
(1) 由图甲可知，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测电源电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压。
串联电路的总电压大于任一分电路的电压，两表指针偏转角度相同，因此$\mathrm{V}_1$选用$0∼15\mathrm{V}$量程，分度值$0.5\mathrm{V}$，测得电源电压$U=6\mathrm{V}$；$\mathrm{V}_2$选用$0∼3\mathrm{V}$量程，分度值$0.1\mathrm{V}$，测得$\mathrm{L}_2$两端电压$U_2=1.2\mathrm{V}$。
根据串联电路电压规律，$\mathrm{L}_1$两端的电压：
$U_1 = U - U_2 = 6\mathrm{V} - 1.2\mathrm{V} = 4.8\mathrm{V}$
(2) 由图丙可知，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路总电流，电流表$\mathrm{A}_2$测$\mathrm{L}_1$支路的电流。
根据并联电路电流规律，通过$\mathrm{L}_2$的电流：
$I_2 = I - I_1 = 1.8\mathrm{A} - 1.3\mathrm{A} = 0.5\mathrm{A}$
并联电路各支路两端电压等于电源电压，因此$\mathrm{L}_2$两端的电压：
$U_2' = U = 6\mathrm{V}$
(3) 若$\mathrm{L}_1$灯丝烧断，$\mathrm{L}_1$所在支路断路，电流表$\mathrm{A}_2$的示数为$0$；此时电路为$\mathrm{L}_2$的简单电路，电源电压不变，$\mathrm{L}_2$的电阻不变，电流表$\mathrm{A}_1$测通过$\mathrm{L}_2$的电流，示数为$0.5\mathrm{A}$。
答：(1) $\mathrm{L}_1$两端电压为$4.8\mathrm{V}$，$\mathrm{L}_2$两端电压为$1.2\mathrm{V}$；
(2) 通过$\mathrm{L}_2$的电流为$0.5\mathrm{A}$，$\mathrm{L}_2$两端电压为$6\mathrm{V}$；
(3) 电流表$\mathrm{A}_1$的示数为$0.5\mathrm{A}$，电流表$\mathrm{A}_2$的示数为$0$。
(1) 由图甲可知，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测电源电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压。
串联电路的总电压大于任一分电路的电压，两表指针偏转角度相同，因此$\mathrm{V}_1$选用$0∼15\mathrm{V}$量程，分度值$0.5\mathrm{V}$，测得电源电压$U=6\mathrm{V}$；$\mathrm{V}_2$选用$0∼3\mathrm{V}$量程，分度值$0.1\mathrm{V}$，测得$\mathrm{L}_2$两端电压$U_2=1.2\mathrm{V}$。
根据串联电路电压规律，$\mathrm{L}_1$两端的电压：
$U_1 = U - U_2 = 6\mathrm{V} - 1.2\mathrm{V} = 4.8\mathrm{V}$
(2) 由图丙可知，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路总电流，电流表$\mathrm{A}_2$测$\mathrm{L}_1$支路的电流。
根据并联电路电流规律，通过$\mathrm{L}_2$的电流：
$I_2 = I - I_1 = 1.8\mathrm{A} - 1.3\mathrm{A} = 0.5\mathrm{A}$
并联电路各支路两端电压等于电源电压，因此$\mathrm{L}_2$两端的电压：
$U_2' = U = 6\mathrm{V}$
(3) 若$\mathrm{L}_1$灯丝烧断，$\mathrm{L}_1$所在支路断路，电流表$\mathrm{A}_2$的示数为$0$；此时电路为$\mathrm{L}_2$的简单电路，电源电压不变，$\mathrm{L}_2$的电阻不变，电流表$\mathrm{A}_1$测通过$\mathrm{L}_2$的电流，示数为$0.5\mathrm{A}$。
答：(1) $\mathrm{L}_1$两端电压为$4.8\mathrm{V}$，$\mathrm{L}_2$两端电压为$1.2\mathrm{V}$；
(2) 通过$\mathrm{L}_2$的电流为$0.5\mathrm{A}$，$\mathrm{L}_2$两端电压为$6\mathrm{V}$；
(3) 电流表$\mathrm{A}_1$的示数为$0.5\mathrm{A}$，电流表$\mathrm{A}_2$的示数为$0$。
解析
【分析】
首先分析图甲的电路连接：灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测量电源电压，电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压。根据串联电路电压规律，总电压大于任意分电压，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数；两电压表指针偏转角度相同，说明它们选用的量程不同，结合电压表量程与分度值的关系，可读出两表的示数，进而计算$\mathrm{L}_1$两端的电压。接着分析图丙的电路：灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测量干路总电流，电流表$\mathrm{A}_2$测量$\mathrm{L}_1$支路的电流，根据并联电路电流规律可算出通过$\mathrm{L}_2$的电流；并联电路各支路电压等于电源电压，可得到$\mathrm{L}_2$两端的电压。最后分析$\mathrm{L}_1$灯丝烧断的情况：$\mathrm{L}_1$支路断路，$\mathrm{A}_2$所在支路无电流，$\mathrm{A}_2$示数为0，此时电路只有$\mathrm{L}_2$工作，$\mathrm{A}_1$测$\mathrm{L}_2$的电流，等于原来通过$\mathrm{L}_2$的电流。
【解析】
(1) 由图甲可知，$\mathrm{L}_1$、$\mathrm{L}_2$串联，$\mathrm{V}_1$测电源电压$U$，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压$U_2$。串联电路总电压大于分电压，两表指针偏转角度相同，故$\mathrm{V}_1$选用$0∼15\mathrm{V}$量程，分度值$0.5\mathrm{V}$，读数$U=6\mathrm{V}$；$\mathrm{V}_2$选用$0∼3\mathrm{V}$量程，分度值$0.1\mathrm{V}$，读数$U_2=1.2\mathrm{V}$。根据串联电压规律，$\mathrm{L}_1$两端电压$U_1 = U - U_2 = 6\mathrm{V} - 1.2\mathrm{V} = 4.8\mathrm{V}$。
(2) 由图丙可知，$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流$I=1.8\mathrm{A}$，$\mathrm{A}_2$测$\mathrm{L}_1$支路电流$I_1=1.3\mathrm{A}$。根据并联电流规律，通过$\mathrm{L}_2$的电流$I_2 = I - I_1 = 1.8\mathrm{A} - 1.3\mathrm{A} = 0.5\mathrm{A}$。并联电路各支路电压等于电源电压，故$\mathrm{L}_2$两端电压$U_2' = U = 6\mathrm{V}$。
(3) 若$\mathrm{L}_1$灯丝烧断，$\mathrm{L}_1$所在支路断路，$\mathrm{A}_2$所在支路无电流，故$\mathrm{A}_2$示数为$0$；此时电路为$\mathrm{L}_2$的简单电路，电源电压不变，$\mathrm{L}_2$电阻不变，$\mathrm{A}_1$测$\mathrm{L}_2$的电流，示数为$0.5\mathrm{A}$。
【答案】(1) $\mathrm{L}_1$两端电压为$4.8\mathrm{V}$，$\mathrm{L}_2$两端电压为$1.2\mathrm{V}$；(2) 通过$\mathrm{L}_2$的电流为$0.5\mathrm{A}$，$\mathrm{L}_2$两端电压为$6\mathrm{V}$；(3) 电流表$\mathrm{A}_1$的示数为$0.5\mathrm{A}$，电流表$\mathrm{A}_2$的示数为$0$。
【知识点】串联电路电压规律、并联电路电流规律、电表的使用
【点评】本题考查串并联电路的电流、电压规律及电表读数，需先判断电路连接方式和电表测量对象，再结合规律计算，是初中电学基础题，侧重考查学生的电路分析能力和规律应用能力。
【难度系数】0.6
首先分析图甲的电路连接：灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测量电源电压，电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压。根据串联电路电压规律，总电压大于任意分电压，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数；两电压表指针偏转角度相同，说明它们选用的量程不同，结合电压表量程与分度值的关系，可读出两表的示数，进而计算$\mathrm{L}_1$两端的电压。接着分析图丙的电路：灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测量干路总电流，电流表$\mathrm{A}_2$测量$\mathrm{L}_1$支路的电流，根据并联电路电流规律可算出通过$\mathrm{L}_2$的电流；并联电路各支路电压等于电源电压，可得到$\mathrm{L}_2$两端的电压。最后分析$\mathrm{L}_1$灯丝烧断的情况：$\mathrm{L}_1$支路断路，$\mathrm{A}_2$所在支路无电流，$\mathrm{A}_2$示数为0，此时电路只有$\mathrm{L}_2$工作，$\mathrm{A}_1$测$\mathrm{L}_2$的电流，等于原来通过$\mathrm{L}_2$的电流。
【解析】
(1) 由图甲可知，$\mathrm{L}_1$、$\mathrm{L}_2$串联，$\mathrm{V}_1$测电源电压$U$，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压$U_2$。串联电路总电压大于分电压，两表指针偏转角度相同，故$\mathrm{V}_1$选用$0∼15\mathrm{V}$量程，分度值$0.5\mathrm{V}$，读数$U=6\mathrm{V}$；$\mathrm{V}_2$选用$0∼3\mathrm{V}$量程，分度值$0.1\mathrm{V}$，读数$U_2=1.2\mathrm{V}$。根据串联电压规律，$\mathrm{L}_1$两端电压$U_1 = U - U_2 = 6\mathrm{V} - 1.2\mathrm{V} = 4.8\mathrm{V}$。
(2) 由图丙可知，$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流$I=1.8\mathrm{A}$，$\mathrm{A}_2$测$\mathrm{L}_1$支路电流$I_1=1.3\mathrm{A}$。根据并联电流规律，通过$\mathrm{L}_2$的电流$I_2 = I - I_1 = 1.8\mathrm{A} - 1.3\mathrm{A} = 0.5\mathrm{A}$。并联电路各支路电压等于电源电压，故$\mathrm{L}_2$两端电压$U_2' = U = 6\mathrm{V}$。
(3) 若$\mathrm{L}_1$灯丝烧断，$\mathrm{L}_1$所在支路断路，$\mathrm{A}_2$所在支路无电流，故$\mathrm{A}_2$示数为$0$；此时电路为$\mathrm{L}_2$的简单电路，电源电压不变，$\mathrm{L}_2$电阻不变，$\mathrm{A}_1$测$\mathrm{L}_2$的电流，示数为$0.5\mathrm{A}$。
【答案】(1) $\mathrm{L}_1$两端电压为$4.8\mathrm{V}$，$\mathrm{L}_2$两端电压为$1.2\mathrm{V}$；(2) 通过$\mathrm{L}_2$的电流为$0.5\mathrm{A}$，$\mathrm{L}_2$两端电压为$6\mathrm{V}$；(3) 电流表$\mathrm{A}_1$的示数为$0.5\mathrm{A}$，电流表$\mathrm{A}_2$的示数为$0$。
【知识点】串联电路电压规律、并联电路电流规律、电表的使用
【点评】本题考查串并联电路的电流、电压规律及电表读数，需先判断电路连接方式和电表测量对象，再结合规律计算，是初中电学基础题，侧重考查学生的电路分析能力和规律应用能力。
【难度系数】0.6
