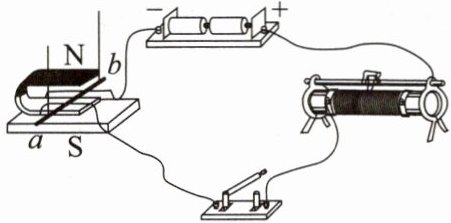

1. 在“探究通电导线在磁场中的受力情况”的实验中，小明设计了如图所示的电路，导体棒ab用绝缘细线悬挂在蹄形磁体的两极之间。

(1)闭合开关前，导体棒ab静止，闭合开关后，导体棒ab向左运动，说明磁场对有力的作用。
(2)若断开开关，只将图中电源的正、负极对调，再闭合开关，会发现导体棒ab的运动方向与对调前的运动方向，说明通电导线在磁场中的受力方向与有关。
(3)若断开开关，只将图中磁体的N、S极对调，再闭合开关，会发现导体棒ab的运动方向与对调前的运动方向，说明通电导线在磁场中的受力方向与有关。
(4)如果同时改变电流方向和磁场方向，（选填“能”或“不能”）确定通电导线受力方向与磁场方向或电流方向是否有关。

1.(1)通电导线 (2)相反 电流方向 (3)相反 磁场方向 (4)不能

【分析】
本题围绕“探究通电导线在磁场中的受力情况”实验展开，解题时需结合实验操作与现象，明确通电导线在磁场中受力的条件、受力方向的影响因素：(1)闭合开关后导体棒运动，说明受力的前提是导体通电；(2)对调电源正负极改变电流方向，可观察受力方向变化；(3)对调磁体磁极改变磁场方向，同样可观察受力方向变化；(4)同时改变电流和磁场方向时，受力方向不变，据此分析能否确定受力方向的影响因素。
【解析】
(1)闭合开关后，导体棒ab中有电流通过，发生运动，说明磁场对通电导线有力的作用；
(2)对调电源正负极，导体棒中电流方向改变，受力方向随之改变，因此运动方向与对调前相反，说明通电导线在磁场中的受力方向与电流方向有关；
(3)对调磁体的N、S极，磁场方向改变，受力方向改变，运动方向与对调前相反，说明通电导线在磁场中的受力方向与磁场方向有关；
(4)同时改变电流方向和磁场方向，通电导线的受力方向不变，因此无法确定受力方向与磁场方向或电流方向是否有关。
【答案】
(1)通电导线 (2)相反 电流方向 (3)相反 磁场方向 (4)不能
【知识点】
磁场对通电导线的作用；通电导线受力方向的影响因素
【点评】
本题为基础实验题，通过控制变量法探究通电导线在磁场中受力方向的影响因素，考查学生对实验现象的分析与理解能力，是对电磁学基础知识点的应用。
【难度系数】
0.6

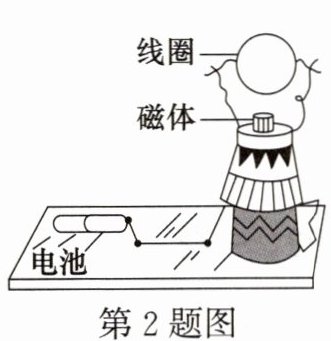

2. 如图是某同学在科技节上展示的作品结构图。该作品的工作原理是通电线圈在中受力转动，它就是一个自制的机模型图。

2.磁场 电动

【分析】首先观察装置组成，该作品包含电池（提供电流）、磁体（产生磁场）和线圈。通电线圈在磁场中会受到力的作用而转动，这是电动机的工作原理，据此可确定两个空的答案。
【解析】该作品中，电池为线圈通入电流，磁体在周围产生磁场，根据电磁学知识，通电线圈在磁场中会受到力的作用，从而发生转动，利用这一原理制成的是电动机，因此第一个空填“磁场”，第二个空填“电动”。
【答案】磁场；电动
【知识点】磁场对通电导线的作用；电动机原理
【点评】本题结合实际装置考查电动机的工作原理，属于基础知识点，难度较低，需要学生掌握通电导体在磁场中受力转动的相关知识，结合装置图分析即可得出答案。
【难度系数】0.7

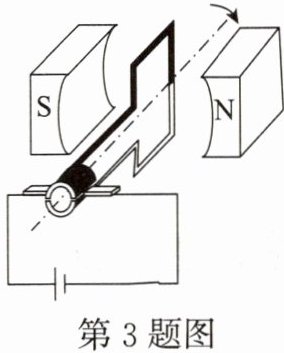

3. 电动机是利用（选填“电流的磁效应”或“磁场对电流的作用”）工作的。如图所示，线圈所在的位置（选填“是”或“不是”）平衡位置，此时线圈由于会继续转动，从而越过此位置。电动机工作时是把能转化为能。

3.磁场对电流的作用 是 惯性 电 机械

【分析】
要解答本题，需掌握电动机的相关基础知识点：首先明确电动机的工作原理，区分“电流的磁效应”与“磁场对电流的作用”；其次理解平衡位置的定义，判断线圈是否处于平衡位置；接着知晓线圈越过平衡位置依靠的是惯性；最后明确电动机的能量转化形式。
【解析】
1. 电动机的工作原理：电动机是利用通电导体在磁场中受到力的作用，即“磁场对电流的作用”工作的；“电流的磁效应”是指电流周围产生磁场，多用于电磁铁等装置，因此第一空填“磁场对电流的作用”。
2. 平衡位置判断：平衡位置是线圈平面与磁感线垂直的位置，此时线圈两侧受到的磁场力大小相等、方向相反，处于平衡状态。题图中线圈所在位置的平面与磁感线（从N极到S极）垂直，因此是平衡位置，填“是”。
3. 越过平衡位置的原因：当线圈到达平衡位置时受力平衡，若没有换向器改变电流方向，线圈会由于惯性保持原来的运动状态继续转动，从而越过平衡位置，故填“惯性”。
4. 能量转化：电动机工作时消耗电能，输出机械能，因此将电能转化为机械能，后两空依次填“电”、“机械”。
【答案】
磁场对电流的作用；是；惯性；电；机械
【知识点】
电动机原理；平衡位置；惯性；能量转化
【点评】
本题考查电动机的核心基础知识点，涵盖工作原理、平衡位置判断、惯性应用及能量转化，属于初中物理常考基础题，需准确记忆相关概念。
【难度系数】
0.6

4. 在直流电动机工作过程中，换向器起了关键作用，它能使线圈刚刚转过位置时就自动改变线圈中的。

4.平衡 电流方向

【分析】
要解决这道题，需回忆直流电动机的工作原理：直流电动机的线圈在磁场中受力转动，当线圈转到平衡位置时，两侧受力方向会阻碍线圈继续转动；为了让线圈持续转动，换向器会在线圈刚转过平衡位置时，自动调整线圈的电流方向，改变受力方向，使线圈能持续转动。因此需明确换向器的作用对应的两个关键位置和物理量。
【解析】
根据直流电动机的工作过程，换向器的核心作用是：当线圈刚刚转过平衡位置时，自动改变线圈中的电流方向，从而改变线圈的受力方向，保证线圈持续转动。因此两个空依次应填入“平衡”和“电流方向”。
【答案】
平衡；电流方向
【知识点】
直流电动机的工作原理、换向器的作用
【点评】
本题考查直流电动机换向器的基础功能，属于课本核心识记类知识点，是学生需掌握的基础内容，难度较低。
【难度系数】
0.8

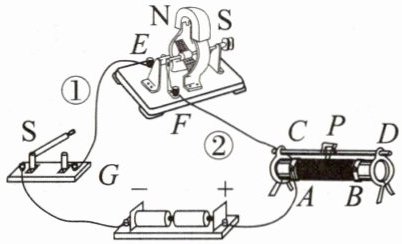

5. 小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动。若要改变电动机转动的方向，下列做法可行的是（）


A.换用磁性更强的磁体
B.同时对调磁体和电源的两极
C.导线①改接G、F点，导线②改接C、E点
D.增加电池的节数

5.C

【分析】要改变直流电动机的转动方向，需明确：电动机的转动方向由电流方向和磁场方向共同决定，只改变电流方向或只改变磁场方向，转动方向会改变；若同时改变电流方向和磁场方向，转动方向不变；改变电流大小或磁场强弱只会改变转动速度，不改变转动方向。接下来逐一分析选项是否符合要求。
【解析】
选项A：换用磁性更强的磁体，仅增大了磁场强度，只能改变电动机的转动速度，无法改变转动方向，不可行；
选项B：同时对调磁体和电源的两极，相当于同时改变了磁场方向和线圈中的电流方向，电动机的转动方向不会发生改变，不可行；
选项C：导线①改接G、F点，导线②改接C、E点，改变了线圈中的电流方向，在磁场方向不变的情况下，电动机的转动方向会改变，可行；
选项D：增加电池的节数，会增大电路中的电流，只能改变电动机的转动速度，无法改变转动方向，不可行。
【答案】C
【知识点】直流电动机、磁场对电流的作用
【点评】本题考查直流电动机转动方向的影响因素，核心是区分“改变转动方向”和“改变转动速度”的不同操作，属于电磁学基础应用题目，需牢记相关规律。
【难度系数】0.6

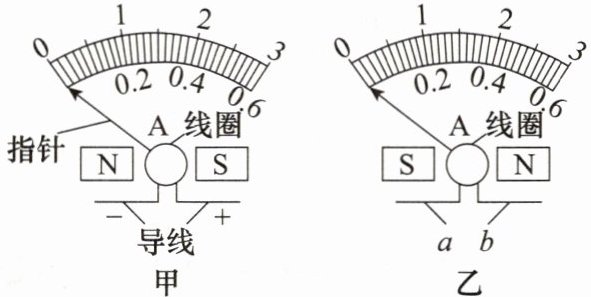

6. 如图是线圈相同的两款电流表的内部结构示意图。如果电流从甲电流表的“＋”接线柱流入，那么指针将会向正方向(向右)偏转，如果电流表的内部结构如图乙所示，则电流表的“＋”接线柱是(选填“a”或“b”)。

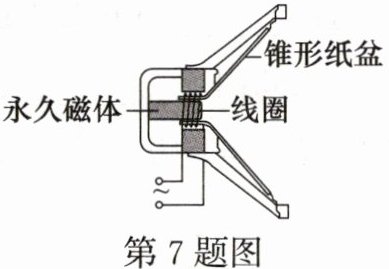

7. 如图是扬声器(喇叭)的结构图，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中电流的方向改变时，线圈受到力的方向(选填“改变”或“不改变”)；由于通过线圈的交变电流方向不断变化，线圈就不断地来回运动，带动纸盆发声。

6.a 7.改变 振动

【分析】
第6题：电流表的工作原理是通电线圈在磁场中受力转动，线圈受力方向与电流方向有关。已知甲电流表电流从“＋”接线柱流入时指针向右偏转，要使乙电流表指针也向右偏转，需保证线圈受力方向与甲中相同，因此电流应从a端流入，故乙的“＋”接线柱为a。
第7题：扬声器的工作原理是通电线圈在永久磁体的磁场中受力运动，受力方向与电流方向有关，电流方向改变时，受力方向改变；线圈来回运动带动纸盆振动，从而发声。
【解析】
6. 电流表利用通电线圈在磁场中受力转动的原理工作，受力方向由电流方向和磁场方向决定。甲中电流从“＋”接线柱流入时指针向右偏转，说明此时线圈受力方向使指针右偏；乙中磁场方向与甲相同，要使指针也向右偏转，需电流方向与甲中一致，因此电流应从a端流入，故“＋”接线柱是a。
7. 通电导体在磁场中受力的方向与电流方向有关，当线圈中电流方向改变时，线圈受到的力的方向改变；线圈在磁场中受力来回运动，带动锥形纸盆振动，从而发出声音。
【答案】6.a 7.改变、振动
【知识点】通电导体在磁场中受力、电流表原理、扬声器原理
【点评】本题考查电磁学中通电导体在磁场中受力的实际应用，涉及电流表和扬声器的工作原理，属于基础知识点，只要理解受力方向的影响因素即可解答，难度适中。
【难度系数】0.6
