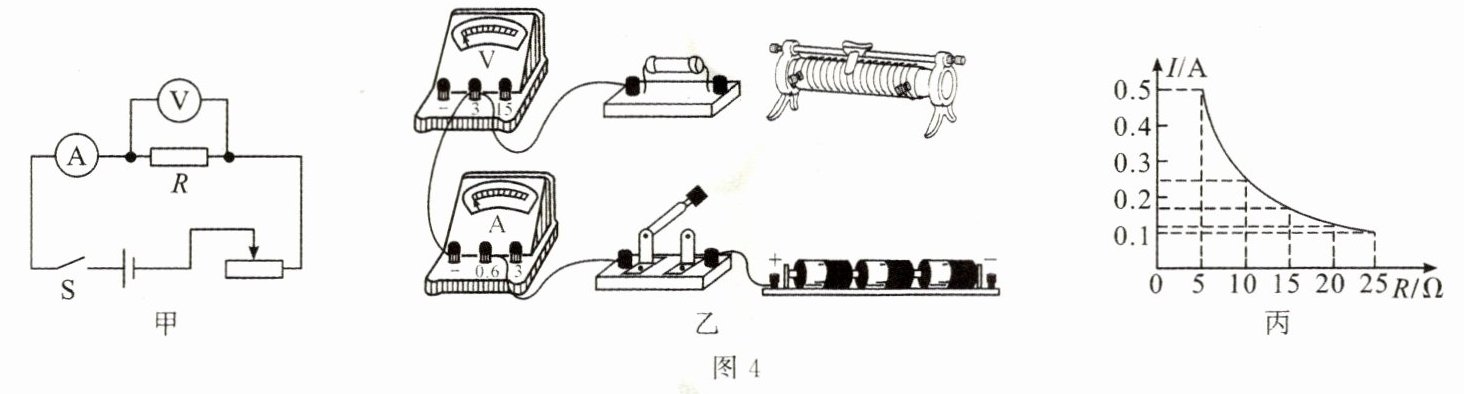

6.在一次分组实验中,小明同学利用三节新干电池、电压表、电流表、滑动变阻器、开关,以及阻值分别为$5\ \Omega$、$10\ \Omega$、$15\ \Omega$、$20\ \Omega$、$25\ \Omega$的五个电阻进行“探究电流与电阻的关系”的实验,电路如图4甲所示。

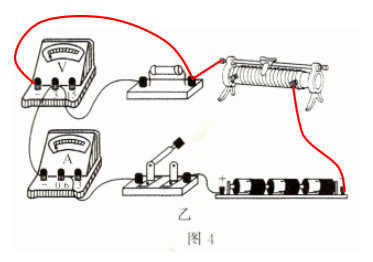

(1)请用笔画线代替导线将图4乙中未完成的电路连接完整,要求滑动变阻器的滑片向右移动时电流表的示数变大。
(2)小明同学连接好电路的最后一根导线时,发现电流表指针迅速偏转到较大的位置。导致出现上述现象的不规范操作可能是______。
(3)实验中,当把$25\ \Omega$的电阻换成$20\ \Omega$的电阻后,闭合开关,要使电压表的示数不变,应把滑动变阻器的滑片向______(选填“左”或“右”)滑动,且眼睛观察______才可能达到实验目的。
(4)小明同学将五个电阻分别连入电路完成测量,用测量数据绘制的$I-R$图像如图4丙所示,每次实验时电压表的示数保持$\_\_\_\_\_\_\ \mathrm{V}$不变。为了让提供的电阻都能用到,滑动变阻器的最大阻值应不小于$\_\_\_\_\_\_\ \Omega$。
55
(1)请用笔画线代替导线将图4乙中未完成的电路连接完整,要求滑动变阻器的滑片向右移动时电流表的示数变大。
(2)小明同学连接好电路的最后一根导线时,发现电流表指针迅速偏转到较大的位置。导致出现上述现象的不规范操作可能是______。
(3)实验中,当把$25\ \Omega$的电阻换成$20\ \Omega$的电阻后,闭合开关,要使电压表的示数不变,应把滑动变阻器的滑片向______(选填“左”或“右”)滑动,且眼睛观察______才可能达到实验目的。
(4)小明同学将五个电阻分别连入电路完成测量,用测量数据绘制的$I-R$图像如图4丙所示,每次实验时电压表的示数保持$\_\_\_\_\_\_\ \mathrm{V}$不变。为了让提供的电阻都能用到,滑动变阻器的最大阻值应不小于$\_\_\_\_\_\_\ \Omega$。
55
答案
; 连接电路时开关未断开，且滑动变阻器的滑片未移到阻值最大处
; 右
; 电压表的示数
; 2.5
; 20
