5.小辰同学在做“探究电流与电阻的关系”实验。器材如下:电源,电压表(0～3 V),电流表(0～0.6 A),5 Ω、10 Ω、15 Ω、20 Ω 的定值电阻各一个,滑动变阻器一个。

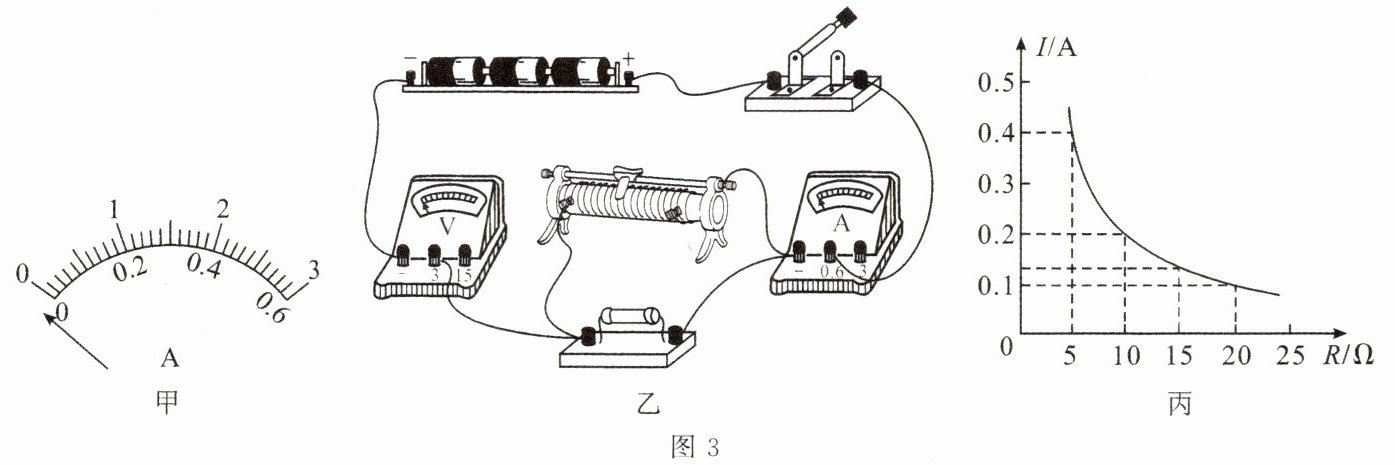

图3
实验十
探究电流与电压、电阻的关系(必做)
(1)闭合开关前,小辰同学发现电流表指针偏转情况如图3甲所示,其原因可能是________。

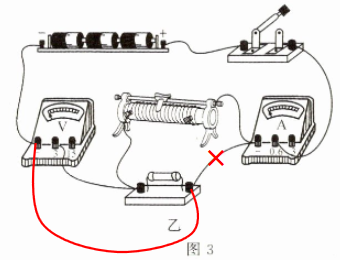

(2)小辰同学连接好的电路如图3乙所示,小红同学发现小辰同学的电路连接有问题,她只改动了一根导线,即可使连线正确。请在接错的导线上打“×”,并用笔画线代替导线画出正确的接法。
(3)正确连接电路后,闭合开关,小辰同学发现电流表有示数,电压表无示数,若故障出现在定值电阻或滑动变阻器上,那么原因可能是________。
(4)图3丙为根据实验数据描绘的图像,由图像可知,小辰同学在实验过程中,控制定值电阻两端的电压为________V不变。
(5)通过本次实验,小辰同学得到结论:________。

; 电流表未校零
; 定值电阻短路
; 2
; 电压一定时，通过导体的电流与导体的电阻成反比
