12. 如图所示，重10 N的足球在空中飞行，画出足球所受重力的示意图。

12. 从足球重心处竖直向下画带箭头的线段，标注$G=10\ \mathrm{N}$，示意图如下：

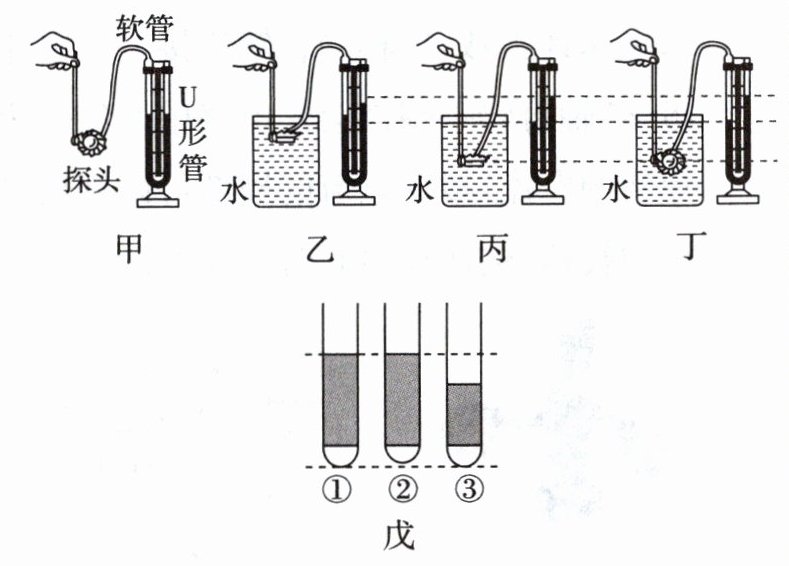

13. 在探究液体压强与哪些因素有关的实验中,实验装置如图所示。

(1)图甲所示压强计是通过观察U形管中来显示橡皮膜所受压强的大小。
(2)根据两图所示现象可以知道拦河大坝设计成上窄下宽的原因。
(3)如图丙、图丁所示,保持探头在水中的深度不变,改变探头的方向,可知在液体内部同一深度,向各个方向的压强都。
(4)了解了液体压强特点后,某同学取①②③三根相同的玻璃管,两端开口,底部用相同的橡皮薄膜封闭,橡皮膜的绷紧程度也相同。在其中倒入三种不同的液体,三根玻璃管底部橡皮膜形变程度如图戊所示,其中液体密度最大的是(填序号)。

13.(1)液面高度差 (2)乙、丙 (3)相等 (4)③

14. 如图所示为某核潜艇截面的简化示意图，它的体积约为$1.1×10^{4}\ \mathrm{m}^3$，重力约为$9×10^{7}\ \mathrm{N}$。当核潜艇漂浮时（A位置），若其下底面所处深度$h=10\ \mathrm{m}$，海水的密度取$1.0×10^{3}\ \mathrm{kg/m}^3$，$g$取$10\ \mathrm{N/kg}$。求：
(1)核潜艇在A位置时下底面所受海水的压强；
(2)核潜艇刚好处于悬浮状态时，舱内注入海水的重力。

14.(1)$1×10^{5}\ \mathrm{Pa}$ (2)$2×10^{7}\ \mathrm{N}$
