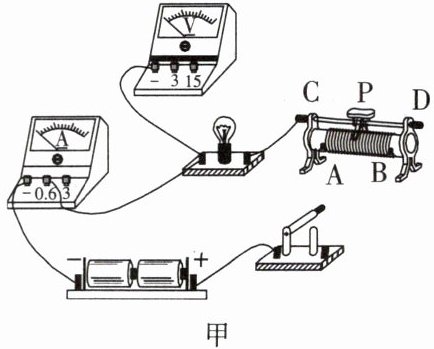

6. 提升题 图17.3-5 甲所示为“测量小灯泡的电阻”的实验装置，已知小灯泡正常发光时的电压为2.5 V。


图17.3-5
(1)请用笔画线代替导线，将图甲中的实物电路连接完整。要求:滑动变阻器的滑片向右移动时，小灯泡变亮。
(2)正确连接好电路后，闭合开关，发现电压表、电流表均有较小示数，但小灯泡不亮，则接下来应进行的操作是。

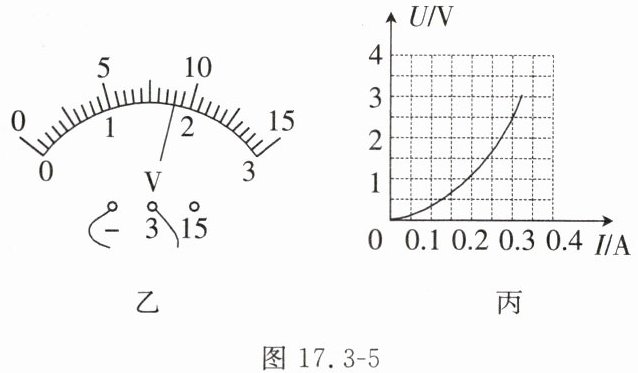

(3)在检查电路无误后进行实验，当电压表的示数如图17.3-5乙所示时，为了测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片P向(选填“A”或“B”)端移动，同时眼睛注意观察(选填“电压表”“电流表”或“小灯泡”)，直至小灯泡正常发光。
(4)通过移动滑动变阻器的滑片P，进行多次测量并记录数据，图17.3-5丙为U-I图像，由此可得小灯泡正常发光时的电阻是(保留一位小数)Ω。
(5)根据图17.3-5丙可知，小灯泡两端的电压增大，它的电阻(选填“变大”“变小”或“不变”)。

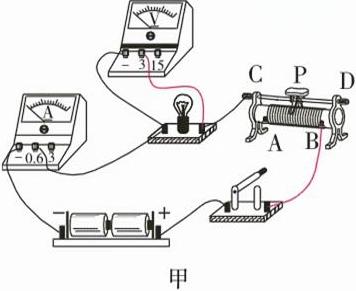

6. (1) 实物连接：滑动变阻器接右下B接线柱和上方任意一个接线柱，电压表选择0~3V量程并联在小灯泡两端即可，满足滑片右移小灯泡变亮。
(2) 向右移动滑动变阻器的滑片，观察小灯泡是否发光
(3) B；电压表
(4) 8.3 Ω
(5) 变大

【分析】
本题是“测量小灯泡的电阻”的电学实验题，需结合滑动变阻器的使用、电路故障分析、电压表读数、U-I图像分析等知识点解题。(1)连接电路时，根据滑动变阻器滑片右移灯变亮的要求确定接线柱，电压表选合适量程并联在灯泡两端；(2)两表有小示数说明电路为通路，灯不亮是因滑动变阻器阻值过大；(3)对比电压表读数与额定电压确定滑片移动方向，观察电压表达到额定电压；(4)从U-I图像找额定电压对应的电流，计算电阻；(5)通过不同电压下的电阻值变化判断电阻随电压的变化规律。
【解析】
(1) 滑动变阻器滑片右移时小灯泡变亮，说明电路电流变大，滑动变阻器接入电阻变小，故滑动变阻器应接右下B接线柱和上方任一接线柱；小灯泡额定电压为2.5V，电压表选0~3V量程，并联在小灯泡两端，连接后满足要求。
(2) 闭合开关后，电压表、电流表均有较小示数，说明电路是通路，小灯泡不亮是因为滑动变阻器接入电阻过大，电路电流过小，因此应向右移动滑动变阻器的滑片，减小接入电阻，观察小灯泡是否发光。

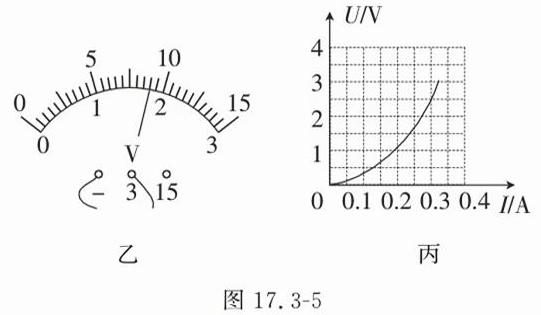

(3) 图乙中电压表选0~3V量程，读数为1.8V，小于小灯泡额定电压2.5V，需增大小灯泡两端电压，应减小滑动变阻器接入电阻，故滑片向B端移动；实验中要使小灯泡正常发光，需观察电压表的示数，直至电压达到2.5V。
(4) 小灯泡正常发光时电压为2.5V，从图丙的U-I图像中找到U=2.5V对应的电流I=0.3A，根据欧姆定律$R=\frac{U}{I}=\frac{2.5V}{0.3A}\approx8.3Ω$。
(5) 从U-I图像取不同电压计算电阻：U=0.5V时，I=0.1A，R=5Ω；U=1.5V时，I=0.2A，R=7.5Ω；U=2.5V时，R≈8.3Ω，可见小灯泡两端电压增大，电阻变大。
【答案】
(1) 实物连接：滑动变阻器接右下B接线柱和上方任意一个接线柱，电压表选择0~3V量程并联在小灯泡两端即可，满足滑片右移小灯泡变亮。
(2) 向右移动滑动变阻器的滑片，观察小灯泡是否发光
(3) B；电压表
(4) 8.3
(5) 变大
【知识点】
测量小灯泡的电阻、滑动变阻器的使用、欧姆定律
【点评】
本题考查电学实验的综合应用，涵盖电路连接、故障分析、实验操作、图像分析等，需熟练掌握滑动变阻器调节、欧姆定律应用及小灯泡电阻随温度变化的规律，是电学实验的重点题型。
【难度系数】
0.5
