1.用测出电阻两端的电压，用测出通过电阻的电流，根据欧姆定律就可以计算出电阻，这种测电阻的方法叫，此实验的原理是$R=$。

1. 电压表；电流表；伏安法；$\frac{U}{I}$

【分析】
要解决这道题，需掌握伏安法测电阻的相关基础知识：测量电阻时，需获取电阻两端的电压和通过电阻的电流，对应使用的测量仪器分别是电压表和电流表；这种通过测量电压和电流来计算电阻的方法称为伏安法；实验的原理是欧姆定律变形得到的电阻计算公式$R=\frac{U}{I}$。
【解析】
根据上述知识点，测量电压需用电压表，测量电流需用电流表，该测电阻的方法叫伏安法，实验原理为$R=\frac{U}{I}$，因此依次填入的内容为：电压表、电流表、伏安法、$\frac{U}{I}$。
【答案】
电压表；电流表；伏安法；$\frac{U}{I}$
【知识点】
伏安法测电阻、欧姆定律
【点评】
本题考查电学基础实验的核心概念，属于识记类题目，难度较低，主要检验学生对伏安法测电阻基本内容的掌握情况。
【难度系数】
0.8

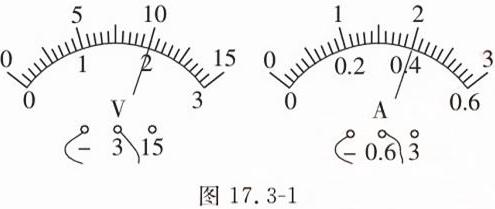

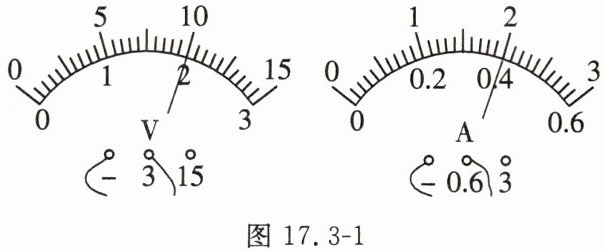

2.在“测量小灯泡的电阻”的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图17.3-1所示，通过小灯泡的电流是A，小灯泡两端的电压是V，小灯泡的电阻是Ω。

图17.3-1

2. 0.4 A；2 V；5 Ω

【分析】
要解决这道题，需先根据电表接线柱确定量程，再结合量程对应的分度值读取电压和电流，最后利用欧姆定律计算电阻。步骤为：1. 确定电压表量程与分度值，读取小灯泡两端电压；2. 确定电流表量程与分度值，读取通过小灯泡的电流；3. 用欧姆定律计算小灯泡电阻。
【解析】
1. 读取电压：电压表接线柱接“-”和“3”，量程为0~3V，分度值0.1V，指针指向2V，故小灯泡两端电压U=2V；
2. 读取电流：电流表接线柱接“-”和“0.6”，量程为0~0.6A，分度值0.02A，指针指向0.4A，故通过小灯泡的电流I=0.4A；
3. 计算电阻：根据欧姆定律R=U/I，代入数值得R=2V/0.4A=5Ω。
【答案】
0.4；2；5
【知识点】
电流表读数、电压表读数、欧姆定律
【点评】
本题考查电表读数与欧姆定律的应用，核心是正确判断电表量程和分度值，计算电阻时需准确代入公式。
【难度系数】
0.6

3.图17.3-2是“用伏安法测电阻”的实验电路图。关于该实验，下列说法正确的是()


A.实验只需记录一组电压值和电流值，求出电阻即可
B.滑动变阻器的作用是改变电源电压
C.该实验的原理是$R=\frac{U}{I}$
D.闭合开关前，应将滑动变阻器的滑片移至最左端

3. C

【分析】
本题围绕伏安法测电阻的实验展开，需结合实验原理、滑动变阻器的作用、数据处理要求、实验操作注意事项等知识点，逐一分析各选项的正确性。
【解析】
1. 分析选项A：伏安法测电阻时，为减小实验误差，需多次测量不同电压下的电流，计算电阻后取平均值，仅一组数据误差大，故A错误；
2. 分析选项B：滑动变阻器在实验中的作用是改变待测电阻两端的电压和电路中的电流，实现多次测量，无法改变电源电压，故B错误；
3. 分析选项C：伏安法测电阻的实验原理是欧姆定律的变形公式$ R=\frac{U}{I} $，通过测量电阻两端电压和通过的电流来计算电阻，故C正确；
4. 分析选项D：闭合开关前，滑动变阻器应调至最大阻值处，由电路图可知，滑片移至最右端时接入电阻最大，故D错误。
【答案】
C
【知识点】
伏安法测电阻、滑动变阻器的作用
【点评】
本题考查伏安法测电阻的基础实验知识，涵盖实验原理、操作要点等，属于初中物理的基础题型，需准确掌握实验相关的核心知识点。
【难度系数】
0.7

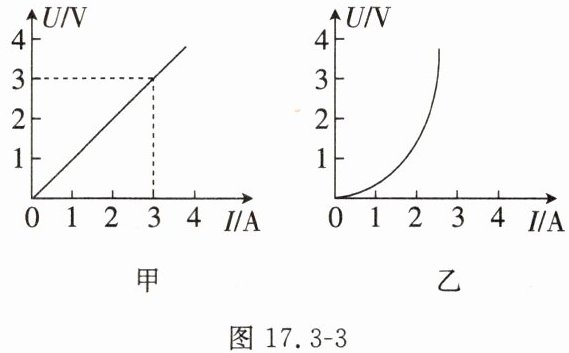

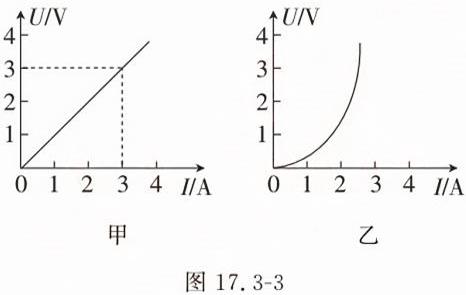

4.在“用伏安法测电阻”的实验中，某同学分别选用定值电阻和小灯泡为测量对象，处理实验数据时，画出了如图17.3-3所示的U-I图像。对于图像的分析，下列说法错误的是（）


A.图甲是定值电阻的U-I图像
B.由图像可知，通过定值电阻的电流与定值电阻两端的电压成正比
C.由图乙及实验现象可知该用电器的电阻随温度的升高而增大
D.对图甲、乙中的两用电器的电阻分别取平均值，可以使测量结果更准确

4. D

【分析】要判断各选项的正误，需先明确甲、乙图像对应的用电器类型：甲是过原点的直线，符合定值电阻的U-I关系；乙是曲线，对应小灯泡的U-I关系。再逐一分析选项：A选项判断甲是否为定值电阻图像，B选项判断定值电阻的电流与电压关系，C选项判断小灯泡电阻与温度的关系，D选项判断是否能对小灯泡电阻取平均值，最终找出错误选项。
【解析】
1. 分析选项A：定值电阻的阻值不变，根据欧姆定律$ R=\frac{U}{I} $，U与I成正比，其U-I图像为过原点的直线，图甲符合该特征，故A正确。
2. 分析选项B：定值电阻阻值一定，由$ I=\frac{U}{R} $可知，通过定值电阻的电流与其两端电压成正比，图甲的直线直观体现了这一规律，故B正确。
3. 分析选项C：图乙是小灯泡的U-I图像，小灯泡的电阻随温度升高而增大；当电压增大时，电流增大，小灯泡实际功率变大，温度升高，U-I图像中某点与原点连线的斜率（即电阻$ R=\frac{U}{I} $）逐渐变大，说明电阻随温度升高而增大，故C正确。
4. 分析选项D：小灯泡的电阻随温度变化，不是定值，对其电阻取平均值没有物理意义，无法使测量结果更准确，故D错误。
本题要求选择错误的说法，因此答案为D。
【答案】D
【知识点】U-I图像、欧姆定律、电阻与温度的关系
【点评】本题结合U-I图像考查定值电阻和小灯泡的电阻特性，需明确定值电阻阻值不变、小灯泡电阻随温度变化的特点，易错点是误认为小灯泡电阻也可通过取平均值减小误差，属于中等难度题目。
【难度系数】0.5

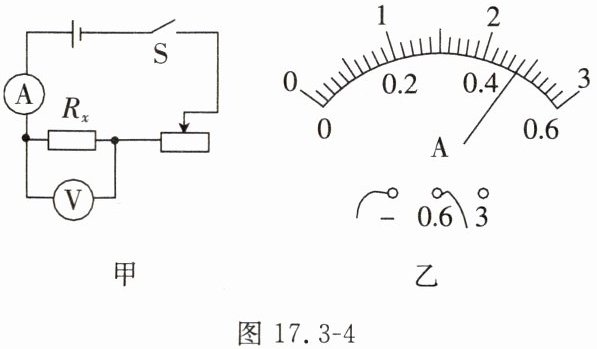

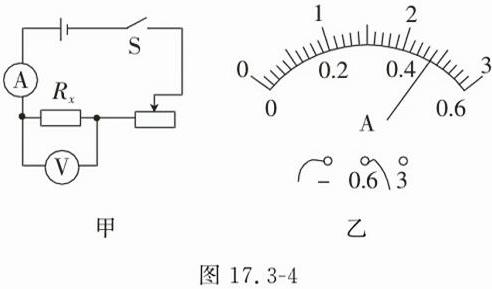

5.实验小组利用图17.3-4甲所示的电路测量未知电阻$R_x$的阻值。

(1)实验原理是。
(2)连接电路时，开关应。连接好电路后，闭合开关，发现电流表无示数，而电压表示数接近电源电压，出现故障的原因可能是。

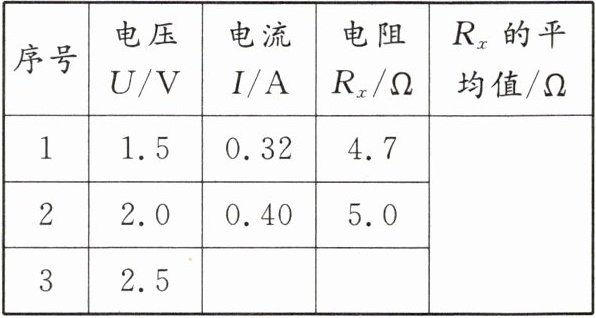

(3)排除故障后，闭合开关，改变电阻$R_x$两端的电压，进行三次测量，测量数据如下表所示。在第三次测量中电流表的示数如图17.3-4乙所示，其示数为A。

(4)根据实验数据可知，$R_x$的阻值为(保留一位小数)$\Omega$。多次测量的目的是。
(5)将电阻$R_x$换成小灯泡，重复上述实验，发现几次实验中所测小灯泡的电阻相差较大，原因可能是小灯泡灯丝的电阻受到的影响。

5. (1) $R=\frac{U}{I}$
(2) 断开；$R_x$断路
(3) 0.48 A
(4) 5.0 Ω；求平均值以减小误差
(5) 温度

【分析】
本题是伏安法测未知电阻的实验，需结合电路连接规则、故障分析、电流表读数、电阻计算及实验目的、小灯泡电阻影响因素解答：
1. 伏安法测电阻的原理是欧姆定律变形公式$R=\frac{U}{I}$；
2. 连接电路时开关断开可避免短路，电流表无示数说明电路断路，电压表示数接近电源电压说明电压表接在电源两端，故障为$R_x$断路；
3. 电流表用0~0.6A量程，分度值0.02A，指针位置对应示数0.48A；
4. 多次测量求$R_x$平均值可减小误差，计算得$R_x$约5.0Ω；
5. 小灯泡灯丝电阻受温度影响，不同电压下温度不同，电阻差异大。
【解析】
(1) 伏安法测电阻的实验原理是$R=\frac{U}{I}$；
(2) 连接电路时，为保护电路，开关应断开；闭合开关后电流表无示数说明电路断路，电压表示数接近电源电压说明电压表与电源连通，故障原因是$R_x$断路；
(3) 电流表选用0~0.6A量程，分度值为0.02A，指针指向0.4A后第4格，示数为$0.4A + 4×0.02A = 0.48A$；
(4) 根据$R=\frac{U}{I}$计算三次测量的电阻，再求平均值，得到$R_x≈5.0Ω$；多次测量的目的是求平均值以减小实验误差；
(5) 小灯泡灯丝的电阻随温度变化，不同电压下灯丝温度不同，所以测量的电阻相差较大。
【答案】
5. (1) $R=\frac{U}{I}$
(2) 断开；$R_x$断路
(3) 0.48 A
(4) 5.0 Ω；求平均值以减小误差
(5) 温度
【知识点】
伏安法测电阻、电路故障分析、电阻计算
【点评】
本题考查电学核心实验——伏安法测电阻，涵盖实验原理、操作规范、故障分析、读数计算及小灯泡电阻特性，是初中电学实验的基础考点，需掌握各环节细节。
【难度系数】
0.3
