13.某同学在“探究串联电路中的电流”的实验中,闭合开关发现灯$L_1$比$L_2$亮。用电流表测出A、B、C三处的电流分别为$I_A$、$I_B$、$I_C$。关于它们的大小关系,正确的是 (
A.$I_A ＞ I_B$
B.$I_A ＜ I_C$
C.$I_B ＞ I_C$
D.$I_A = I_C$
D
)A.$I_A ＞ I_B$
B.$I_A ＜ I_C$
C.$I_B ＞ I_C$
D.$I_A = I_C$
答案
13. D
解析
【分析】
首先观察电路图，明确L₁与L₂为串联连接，A、B、C三点均在串联电路的不同位置。解题时需紧扣串联电路的电流规律，注意灯泡亮度由实际功率决定，与电流大小无关，不能被“L₁比L₂亮”的条件干扰，聚焦电流的规律分析。
【解析】
由电路图可知，灯L₁和L₂串联在电路中，A、B、C三点分别处于串联电路的不同位置。根据串联电路的电流规律：串联电路中各处的电流都相等，因此I_A = I_B = I_C。选项A（I_A＞I_B）、B（I_A＜I_C）、C（I_B＞I_C）均不符合串联电流规律，只有D选项（I_A = I_C）正确。
【答案】
D
【知识点】
串联电路电流规律、电路连接判断
【点评】
本题考查串联电路的电流特点，易错点是被灯泡亮度差异误导，忽略“串联电路各处电流相等”的基本规律，需明确灯泡亮度由实际功率决定，解题时应紧扣串联电流规律分析。
【难度系数】
0.6
首先观察电路图，明确L₁与L₂为串联连接，A、B、C三点均在串联电路的不同位置。解题时需紧扣串联电路的电流规律，注意灯泡亮度由实际功率决定，与电流大小无关，不能被“L₁比L₂亮”的条件干扰，聚焦电流的规律分析。
【解析】
由电路图可知，灯L₁和L₂串联在电路中，A、B、C三点分别处于串联电路的不同位置。根据串联电路的电流规律：串联电路中各处的电流都相等，因此I_A = I_B = I_C。选项A（I_A＞I_B）、B（I_A＜I_C）、C（I_B＞I_C）均不符合串联电流规律，只有D选项（I_A = I_C）正确。
【答案】
D
【知识点】
串联电路电流规律、电路连接判断
【点评】
本题考查串联电路的电流特点，易错点是被灯泡亮度差异误导，忽略“串联电路各处电流相等”的基本规律，需明确灯泡亮度由实际功率决定，解题时应紧扣串联电流规律分析。
【难度系数】
0.6

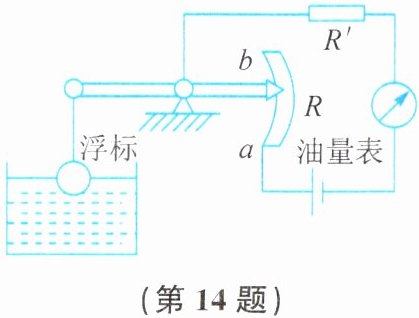

14.下图是自动测量油箱油量的装置图。其中$R'$是定值电阻，$R$是弧形变阻器，它的金属滑片是金属杠杆的一端，下列判断正确的是 (
A.油量表是电压表改装而成的
B.$R$和$R'$是并联的
C.油位越高，通过$R$的电流越大
D.油位越低，通过$R$的电流越大
C
)A.油量表是电压表改装而成的
B.$R$和$R'$是并联的
C.油位越高，通过$R$的电流越大
D.油位越低，通过$R$的电流越大
答案
14. C
解析
【分析】
要解决这道题，需先明确电路的连接方式、电表类型，再结合油位变化分析滑动变阻器接入电阻的变化，最后用欧姆定律判断电流变化。步骤如下：①判断油量表类型：电表串联在电路中为电流表，并联为电压表；②判断R与R'的连接：通过电流路径确定串并联关系；③分析油位对滑片位置的影响，进而确定R接入电阻的变化；④根据欧姆定律I=U/R总判断电流大小，逐一分析选项。
【解析】
1. 油量表类型判断：油量表串联在电路中，电压表需并联使用，因此油量表是电流表改装而成，A选项错误；
2. R与R'的连接：电流从电源正极出发，依次经过R、油量表、R'回到电源负极，故R和R'串联，B选项错误；
3. 油位与电流的关系：油位越高，浮标上浮，杠杆带动滑片向b端移动，R接入电路的电阻减小，电路总电阻R总=R+R'，电源电压U不变，根据欧姆定律I=U/R总，总电流增大，即通过R的电流越大，C选项正确；
4. 油位越低时，浮标下沉，滑片向a端移动，R接入电阻增大，总电阻增大，电流减小，D选项错误。
【答案】
C
【知识点】
欧姆定律、电路识别、滑动变阻器应用
【点评】
本题结合实际应用场景考查电学基础知识点，需学生理清电路结构，掌握滑动变阻器的工作原理和欧姆定律的应用，难度适中，属于常规题型。
【难度系数】
0.6
要解决这道题，需先明确电路的连接方式、电表类型，再结合油位变化分析滑动变阻器接入电阻的变化，最后用欧姆定律判断电流变化。步骤如下：①判断油量表类型：电表串联在电路中为电流表，并联为电压表；②判断R与R'的连接：通过电流路径确定串并联关系；③分析油位对滑片位置的影响，进而确定R接入电阻的变化；④根据欧姆定律I=U/R总判断电流大小，逐一分析选项。
【解析】
1. 油量表类型判断：油量表串联在电路中，电压表需并联使用，因此油量表是电流表改装而成，A选项错误；
2. R与R'的连接：电流从电源正极出发，依次经过R、油量表、R'回到电源负极，故R和R'串联，B选项错误；
3. 油位与电流的关系：油位越高，浮标上浮，杠杆带动滑片向b端移动，R接入电路的电阻减小，电路总电阻R总=R+R'，电源电压U不变，根据欧姆定律I=U/R总，总电流增大，即通过R的电流越大，C选项正确；
4. 油位越低时，浮标下沉，滑片向a端移动，R接入电阻增大，总电阻增大，电流减小，D选项错误。
【答案】
C
【知识点】
欧姆定律、电路识别、滑动变阻器应用
【点评】
本题结合实际应用场景考查电学基础知识点，需学生理清电路结构，掌握滑动变阻器的工作原理和欧姆定律的应用，难度适中，属于常规题型。
【难度系数】
0.6

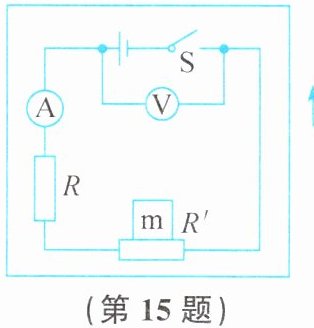

15. 压敏电阻的阻值会随着其所受压力的增大而减小。某同学将压敏电阻$R'$平放在电梯内并接入如图所示的电路，在其受压面上放一物体$m$，开始时电梯静止，后来电梯向上做匀加速直线运动，物体$m$对压敏电阻$R'$的压力增大，则下列电表的示数变化能表示电梯做匀加速直线运动的是（
A.电流表示数减小
B.电流表示数增加
C.电压表示数减小
D.电压表示数增加
B
）A.电流表示数减小
B.电流表示数增加
C.电压表示数减小
D.电压表示数增加
答案
15. B
解析
【分析】
首先明确电路结构：定值电阻R与压敏电阻R'串联，电流表测串联电路的电流，电压表并联在电源两端，测电源电压，电源电压恒定。电梯向上匀加速时，物体m处于超重状态，对R'的压力增大，结合压敏电阻“压力越大阻值越小”的特性，可判断R'阻值变化；再根据串联电路总电阻规律和欧姆定律，分析电流表示数变化，同时确定电压表示数不变，进而选出正确选项。
【解析】
1. 分析电路：由题图可知，R与R'串联，电流表测电路电流，电压表测电源电压，因此电压表示数始终等于电源电压，保持不变，故排除C、D选项。
2. 分析压敏电阻阻值变化：电梯向上做匀加速直线运动时，物体m处于超重状态，对R'的压力增大；已知压敏电阻阻值随压力增大而减小，因此R'的阻值减小。
3. 分析电流变化：串联电路总电阻等于各电阻之和，即$R_{总}=R+R'$，R'减小则总电阻减小；电源电压U不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小时，电路中的电流I增大，即电流表示数增加，故A错误，B正确。
【答案】
B
【知识点】
欧姆定律、串联电路特点、压敏电阻特性
【点评】
本题结合力学中超重现象与电学电路知识，考查学生对串联电路规律、欧姆定律的应用能力，需先分析压敏电阻的阻值变化，再结合电路规律判断电表示数，是学科基础综合题。
【难度系数】
0.5
首先明确电路结构：定值电阻R与压敏电阻R'串联，电流表测串联电路的电流，电压表并联在电源两端，测电源电压，电源电压恒定。电梯向上匀加速时，物体m处于超重状态，对R'的压力增大，结合压敏电阻“压力越大阻值越小”的特性，可判断R'阻值变化；再根据串联电路总电阻规律和欧姆定律，分析电流表示数变化，同时确定电压表示数不变，进而选出正确选项。
【解析】
1. 分析电路：由题图可知，R与R'串联，电流表测电路电流，电压表测电源电压，因此电压表示数始终等于电源电压，保持不变，故排除C、D选项。
2. 分析压敏电阻阻值变化：电梯向上做匀加速直线运动时，物体m处于超重状态，对R'的压力增大；已知压敏电阻阻值随压力增大而减小，因此R'的阻值减小。
3. 分析电流变化：串联电路总电阻等于各电阻之和，即$R_{总}=R+R'$，R'减小则总电阻减小；电源电压U不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小时，电路中的电流I增大，即电流表示数增加，故A错误，B正确。
【答案】
B
【知识点】
欧姆定律、串联电路特点、压敏电阻特性
【点评】
本题结合力学中超重现象与电学电路知识，考查学生对串联电路规律、欧姆定律的应用能力，需先分析压敏电阻的阻值变化，再结合电路规律判断电表示数，是学科基础综合题。
【难度系数】
0.5
16. 电视机的遥控器由两节干电池供电，其工作电压为
3
伏。电视机的荧光屏上常常有灰尘，这是因为电视机工作时，荧幕上带有电荷
而具有了吸引轻小物体的性质。答案
16. 3 电荷
解析
【分析】
这道题考查电学基础常识和带电体的性质。解题时，首先回忆干电池的电压值，通过串联电压规律计算遥控器的工作电压；其次结合生活中电视机的现象，理解带电体吸引轻小物体的性质，从而确定第二个空的答案。
【解析】
1. 干电池的电压：一节普通干电池的电压为1.5V，两节干电池串联供电时，总电压等于各节电池电压之和，即工作电压=1.5V×2=3V。
2. 电视机荧光屏的带电现象：电视机工作时，荧光屏会带上电荷，而带电体具有吸引轻小物体的性质，因此荧光屏容易吸附灰尘，所以第二个空填电荷。
【答案】
3；电荷
【知识点】
电压、带电体的性质
【点评】
本题结合生活中的电器现象考查基础电学知识，知识点贴近日常，难度较低，适合巩固基础概念。
【难度系数】
0.9
这道题考查电学基础常识和带电体的性质。解题时，首先回忆干电池的电压值，通过串联电压规律计算遥控器的工作电压；其次结合生活中电视机的现象，理解带电体吸引轻小物体的性质，从而确定第二个空的答案。
【解析】
1. 干电池的电压：一节普通干电池的电压为1.5V，两节干电池串联供电时，总电压等于各节电池电压之和，即工作电压=1.5V×2=3V。
2. 电视机荧光屏的带电现象：电视机工作时，荧光屏会带上电荷，而带电体具有吸引轻小物体的性质，因此荧光屏容易吸附灰尘，所以第二个空填电荷。
【答案】
3；电荷
【知识点】
电压、带电体的性质
【点评】
本题结合生活中的电器现象考查基础电学知识，知识点贴近日常，难度较低，适合巩固基础概念。
【难度系数】
0.9
17.将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用的情况如图所示，由此可知，有机玻璃棒带
（第17题）为
正
电，这是因（第17题）为同种
电荷相互排斥。答案
17. 正 同种
解析
【分析】首先回忆电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。题目中有机玻璃棒与带正电的泡沫小球相互排斥，说明两者带同种电荷，结合小球的带电情况即可判断玻璃棒的带电性质。
【解析】根据电荷间的相互作用规律，同种电荷相互排斥，异种电荷相互吸引。图中有机玻璃棒和带正电的泡沫小球相互排斥，说明它们带同种电荷，已知泡沫小球带正电，因此有机玻璃棒带正电，该现象的原因是同种电荷相互排斥。
【答案】正；同种
【知识点】电荷间的相互作用
【点评】本题考查电荷间的基本作用规律，属于基础概念题，侧重对基础知识点的应用，难度较低。
【难度系数】0.2
【解析】根据电荷间的相互作用规律，同种电荷相互排斥，异种电荷相互吸引。图中有机玻璃棒和带正电的泡沫小球相互排斥，说明它们带同种电荷，已知泡沫小球带正电，因此有机玻璃棒带正电，该现象的原因是同种电荷相互排斥。
【答案】正；同种
【知识点】电荷间的相互作用
【点评】本题考查电荷间的基本作用规律，属于基础概念题，侧重对基础知识点的应用，难度较低。
【难度系数】0.2
