2026年课时特训八年级科学上册浙教版第69页答案

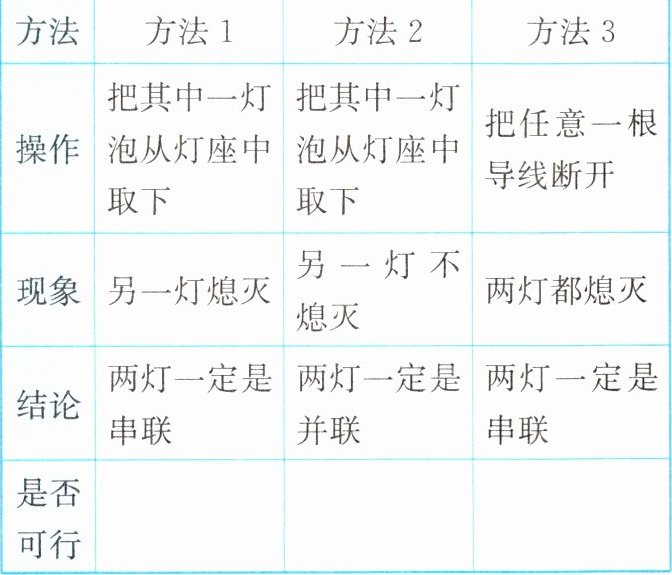

18.某同学将两个灯泡接入同一电路中,闭合开关后两灯泡都亮,由于连线较乱,一时无法确定电路是串联还是并联。下列三种简单判断方法是否可行?请你在表中空格填写“可行”或“不可行”。
方法 方法1 方法2 方法3
操作 把其中一灯泡从灯座中取下 把其中一灯泡从灯座中取下 把任意一根导线断开
现象 另一灯熄灭 两灯都熄灭
结论 两灯一定是串联 两灯一定是并联 两灯一定是串联
是否可行
可行
可行
不可行

答案

18. 可行 可行 不可行

解析

【分析】要判断两灯是串联还是并联,需依据串联、并联电路的工作特点:串联电路中各用电器相互影响,一处断开则整个电路断路;并联电路中各支路用电器独立工作、互不影响,干路断开时整个电路断路,支路断开仅该支路用电器不工作。接下来逐个分析三种方法:
1. 方法1:取下一个灯泡,若另一灯熄灭,说明两灯互相影响,符合串联电路特点,可判断两灯为串联;
2. 方法2:取下一个灯泡,若另一灯不熄灭,说明两灯互不影响,符合并联电路特点,可判断两灯为并联;
3. 方法3:断开任意一根导线,两灯都熄灭。若两灯是并联,断开干路的导线时,整个电路断路,两灯也会都熄灭,因此无法确定两灯一定是串联,该方法不可行。
【解析】根据串并联电路的特点分析:
方法1:串联电路中,取下一个灯泡,电路断路,另一灯熄灭;并联电路中,取下一个灯泡,另一支路仍通路,另一灯发光,因此该方法可行,结论正确。
方法2:并联电路中,取下一个灯泡,另一支路不受影响,另一灯不熄灭;串联电路中,取下一个灯泡,电路断路,另一灯熄灭,因此该方法可行,结论正确。
方法3:若两灯为并联,断开干路导线时,整个电路断路,两灯同样都熄灭,无法确定两灯一定是串联,因此该方法不可行。
【答案】可行 可行 不可行
【知识点】串联电路特点、并联电路特点
【点评】本题考查串并联电路的判断,需结合串并联电路用电器的工作特性分析,关键在于区分并联电路支路断开和干路断开的不同现象,避免误判。
【难度系数】0.5

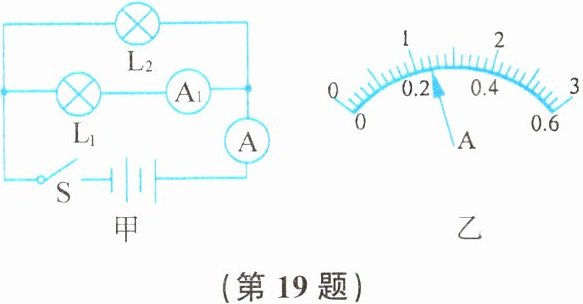

19.在“探究并联电路电流的特点”的实验中,某同学接成如图甲所示的电路,当开关闭合后,两灯都发光,两个电流表的指针所指位置均为图乙所示,其中电流表A₁测量的是通过
L₁
(填“电源”“L₁”或“L₂”)的电流,通过灯L₂的电流为
0.96
安。

答案

19. L₁ 0.96

解析

【分析】首先观察图甲,明确电路为L₁与L₂并联,电流表A₁与L₁串联,测量L₁支路的电流;电流表A在干路,测量干路总电流。根据并联电路“干路电流等于各支路电流之和”的特点,干路电流大于支路电流,因此两个电流表指针位置相同时,量程不同:A用0~3A量程,A₁用0~0.6A量程。接着读取图乙的示数,再利用电流规律计算L₂的电流。
【解析】1. 确定电流表测量对象:由图甲可知,L₁与L₂并联,电流表A₁测L₁支路电流,电流表A测干路电流。2. 判断电流表量程:因干路电流大于支路电流,两表指针位置相同,故A选用0~3A量程,A₁选用0~0.6A量程。3. 读取电流表示数:图乙中,A₁(0~0.6A)的分度值为0.02A,示数I₁=0.24A;A(0~3A)的分度值为0.1A,示数I=1.2A。4. 计算L₂的电流:根据并联电路电流规律,通过L₂的电流I₂=I - I₁=1.2A - 0.24A=0.96A。
【答案】L₁;0.96
【知识点】并联电路电流规律、电流表的读数
【点评】本题结合并联电路电流特点考查电流表的读数,关键在于根据电流大小关系判断两个电流表的量程,再进行计算,属于基础实验题,难度适中。
【难度系数】0.5

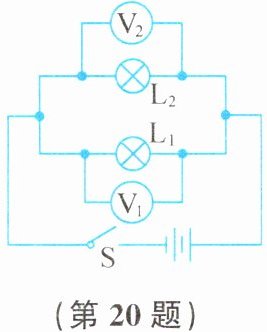

20.如图所示的电路中,电源电压为6 V并保持不变。闭合开关,电压表V₁的示数为
6
伏,电压表V₂的示数为
6
伏。

答案

20. 6 6

解析

【分析】首先判断电路连接方式:灯泡L₁与L₂为并联关系。接着确定电压表测量对象:电压表V₁并联在电源两端,电压表V₂并联在L₂两端。根据并联电路的电压规律,各支路两端电压相等,且等于电源电压,由此可得出两个电压表的示数。
【解析】由电路图可知,L₁和L₂并联,电压表V₁测量电源电压,电压表V₂测量L₂两端的电压。根据并联电路的电压特点:并联电路中各支路两端的电压等于电源电压,已知电源电压为6V,因此电压表V₁的示数为6V,电压表V₂的示数也为6V。
【答案】6;6
【知识点】并联电路电压规律、电压表的使用
【点评】本题考查并联电路的电压规律,核心是正确判断电路连接方式和电压表的测量对象,属于基础电学题,难度较低。
【难度系数】0.3

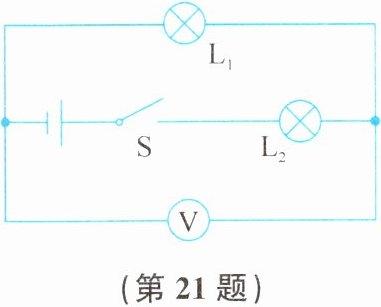

21. 如图所示,在电路中闭合开关S,已知电源电压为4.5 V,L₁两端的电压为2 V,则L₂两端的电压为
2.5
V,电压表的示数为
2
V。若其他元件位置不变,将电压表换成电流表,将造成
L₁短路
。

答案

21. 2.5 2 L₁短路

解析

【分析】首先分析电路连接:闭合开关S后,L₁与L₂串联,电压表并联在L₁两端,测量L₁的电压。根据串联电路的电压规律,总电压等于各用电器两端电压之和,可计算L₂的电压;电压表的示数等于其测量的用电器两端电压。若将电压表换成电流表,电流表相当于导线,并联在L₁两端会造成L₁短路。
【解析】1. 电路判断:闭合开关S,电流依次经过L₁、L₂,故L₁与L₂串联,电压表并联在L₁两端,测L₁的电压。2. 计算L₂两端电压:根据串联电路电压规律,总电压等于各部分电压之和,即$U = U_1 + U_2$,已知电源电压$U=4.5V$,$U_1=2V$,因此$U_2 = U - U_1 = 4.5V - 2V = 2.5V$。3. 电压表示数:电压表测L₁两端电压,故其示数为2V。4. 电表更换的影响:电流表相当于导线,替换电压表后,电流表并联在L₁两端,电流会优先通过电流表,导致L₁被短路。
【答案】2.5;2;L₁短路
【知识点】串联电路电压规律;电压表使用;电流表使用
【点评】本题考查串联电路电压计算及电表的使用,属于基础电路题,需掌握串联电路电压特点和电表的作用,难度适中。
【难度系数】0.7

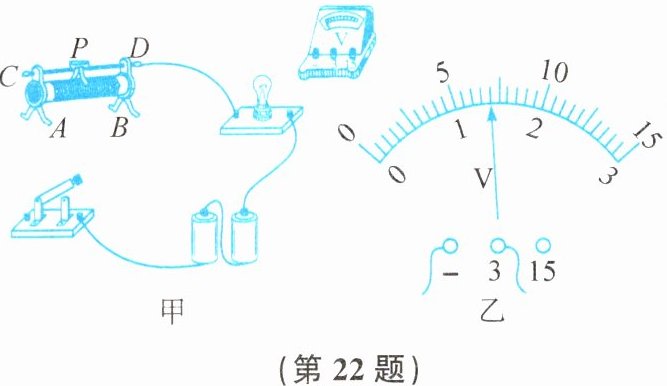

22.实验课上,老师给出的器材如图所示。

(1)用铅笔画线代替导线,将图甲的电路连接完整,要求滑动变阻器左移,灯的亮度变亮,电压表测灯的电压。
(2)滑动变阻器是通过改变接入电路中电阻丝的
有效长度
来逐渐改变电阻的。开关闭合前,滑动变阻器的滑片P应移到
B
(填“A”或“B”)端。
(3)电路连接好后,其中电压表示数如图乙所示,读数为
1.4
伏。
(4)如果还想知道电路中电流值的改变情况,需在电路中
串
联一个
电流
表。

答案

22. (1)图略 (2)有效长度 B (3)1.4 (4)串 电流

解析

【分析】
本题考查电学实验的基础操作,需分步骤分析:
1. 电路连接:滑动变阻器左移灯变亮→接入电阻变小,故滑动变阻器需按“一上一下”接线,且下接线柱选A(左下端);电压表测灯泡电压,并联在灯泡两端,电源为两节干电池,选0~3V量程,正接线柱接灯泡高电位侧,负接线柱接低电位侧。
2. 滑动变阻器原理:通过改变接入电阻丝的有效长度改变电阻;开关闭合前滑片需移到最大阻值处,本题滑动变阻器接A端,最大阻值在B端,故移到B端。
3. 电压表读数:先确定量程,再根据分度值读取数值。
4. 测电流:电流表需串联在电路中,符合电流表使用规则。
【解析】
(1) 电路连接:滑动变阻器接A和D(或C)接线柱,电压表并联在灯泡两端,选0~3V量程,正接线柱接灯泡右侧,负接线柱接左侧(图略)。
(2) 滑动变阻器通过改变接入电路中电阻丝的有效长度改变电阻;开关闭合前,滑片应移到最大阻值处,本题中最大阻值在B端,故填B。
(3) 电压表选用0~3V量程,分度值为0.1V,指针指向1.4V位置,读数为1.4V。
(4) 测量电路电流,需将电流表串联在电路中,故填串、电流。
【答案】
(1) 图略 (2) 有效长度;B (3) 1.4 (4) 串;电流
【知识点】
滑动变阻器的使用、电压表读数、电流表的使用
【点评】
本题为电学基础实验题,考查电路连接、滑动变阻器原理、电表读数及使用,均为电学实验核心基础知识点,难度适中,适合学生巩固电学实验基础。
【难度系数】
0.6
