4. 在如图所示的电路中,电源电压为 12 V。在a、b间接入灯$\mathrm{L}_1$“4 V 2 W”,闭合开关S,调节滑动变阻器的滑片P使灯$\mathrm{L}_1$正常发光。断开开关S,取下灯$\mathrm{L}_1$,保持滑片P的位置不变,在a、b间接入“4 V 4 W”的灯$\mathrm{L}_2$后,闭合开关S,不考虑温度对灯丝电阻的影响,则下列说法正确的是()。


A.灯$\mathrm{L}_2$正常发光
B.电压表的示数保持4 V不变
C.灯$\mathrm{L}_2$的实际功率为1.44 W
D.滑动变阻器接入电路的电阻为8 Ω

C

5.（多选）一台电动机的额定电压为10 V，其电阻是2 Ω。同学们按如图所示的电路连接了电流表和电动机。当电动机正常工作时，电流表的示数为1 A，则下列说法正确的是（）。

A.电动机正常工作时，将电能完全转化为机械能
B.电动机正常工作时，因发热损失的功率为2 W
C.电动机正常工作100 s，消耗的电能为1 000 J
D.电动机工作中突然被卡住不转动时，电流表示数会变大

BCD

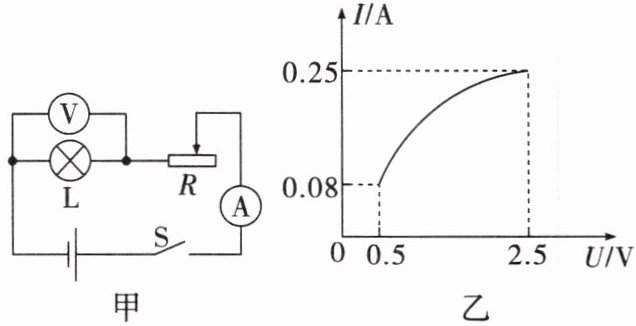

6.如图甲所示，电源电压为4.5 V，小灯泡的额定电压为2.5 V。闭合开关S后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示。下列判断正确的是（）。


A.小灯泡的额定功率为0.625 W
B.电路的最大总功率为1.2 W
C.小灯泡的灯丝电阻越来越小
D.R接入电路的阻值变化范围为8～20 Ω

A

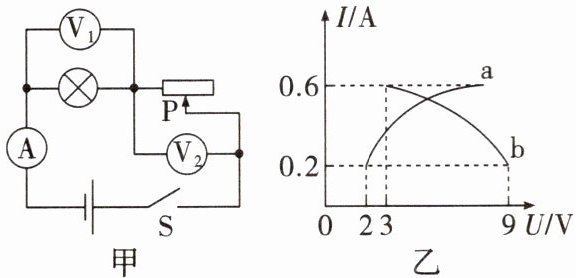

7.(多选)如图甲所示,电源电压恒定,将滑动变阻器的滑片P从最右端开始移动至灯泡正常发光为止,根据电流表和电压表的示数
绘制$I-U$的关系图像如图乙所示。则下列说法正确的是()。


A.曲线a是电流表与电压表$\mathrm{V}_2$示数的关系图像
B.电源电压为$11\ \mathrm{V}$
C.灯泡的额定电压为$3\ \mathrm{V}$
D.灯泡的额定功率为$4.8\ \mathrm{W}$

BD
