8. 在如图所示的电路中，电源电压保持不变，$R_1=20\ \Omega$，只闭合开关$\mathrm{S}_1$时，电流表的示数为$0.3\ \mathrm{A}$。
(1) 求电源电压。
(2) 再闭合开关$\mathrm{S}_2$时，电流表的示数为$0.5\ \mathrm{A}$，求$R_2$的电阻。
(3) 当开关$\mathrm{S}_1$、$\mathrm{S}_2$处于什么状态时，该电路的总功率最大？在最大功率的情况下，通电10 min，求整个电路消耗的电能。

(1)$6\ \mathrm{V}$
(2)$30\ \Omega$
(3)当开关$\mathrm{S}_1$、$\mathrm{S}_2$处于闭合状态时，该电路的总功率最大；$1800\ \mathrm{J}$

9.(2025罗山期末)

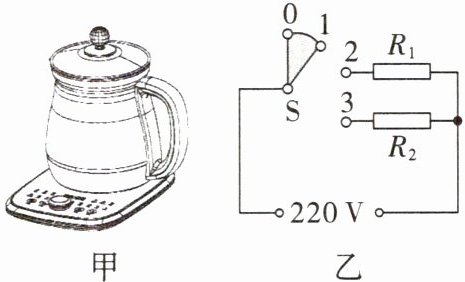

如图甲所示是家庭常见的养生壶，正常工作时的电压为220 V，该养生壶有“加热”和“保温”两个挡位()，其中加热挡功率为1100 W，加热电阻$R_1$的阻值为220 Ω。当双触点开关S接触1和2时，养生壶处于挡，养生壶在保温挡的电功率为W。当养生壶调节到加热挡时，通电1 min，电流通过加热电阻$R_2$产生的热量为J。

保温；220；$5.28×10^4$

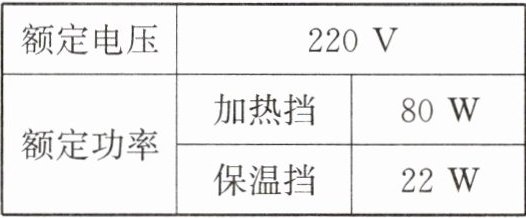

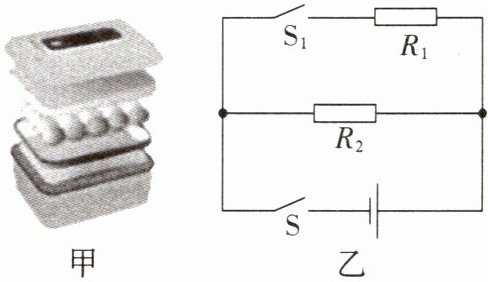

10.图甲是某款鸡苗孵化器，底部装有加热器。通电后，加热器对水加热，水向上方鸡蛋传递热量，提供孵化所需能量。孵化器的简化电路如图乙所示，$R_1$、$R_2$都是发热电阻，孵化器的相关参数如表所示。


额定电压：220 V
额定功率：加热挡80 W，保温挡22 W
(1)孵化器在保温挡正常工作时，通过$R_2$的电流是多少？
(2)$R_2$的电阻是多少？
(3)孵化器在加热挡正常工作5 min消耗的电能是多少？芳芳同学算出水在这段时间吸收热量$2.16×10^4$ J，则孵化器对水加热的效率是多少？

(1)$0.1\ \mathrm{A}$
(2)$2200\ \Omega$
(3)$2.4×10^4\ \mathrm{J}$；$90\%$
