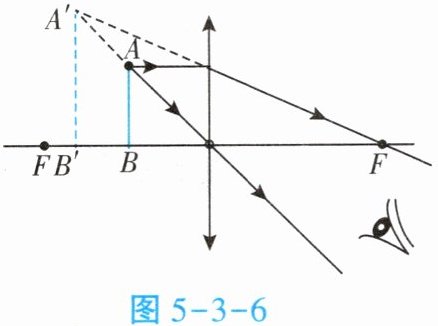

3. 如图5-3-6所示是小李画出的蜡烛AB经过凸透镜成像的光路图。此时光屏若放置在像的位置，小李直接看光屏，能否观察到像？（选填“能”或“不能”）。当蜡烛逐渐靠近透镜时，像（选填“变大”“变小”或“不变”）。

3. 不能 变小

【分析】
要解答本题，需先判断凸透镜的成像类型，再结合凸透镜成像规律分析：
1. 观察光路图，蜡烛AB在凸透镜的一倍焦距以内，此时凸透镜成虚像，虚像是光线的反向延长线会聚形成的，并非实际光线会聚，因此无法用光屏承接，所以光屏放在像的位置时，直接看光屏不能观察到像。
2. 当蜡烛逐渐靠近透镜时，物距减小，根据凸透镜成虚像的规律，物距越小，虚像越小，因此像会变小。
【解析】
1. 成像类型判断：由图可知，蜡烛AB位于凸透镜的一倍焦距（F点）以内，凸透镜成虚像的条件是物距小于焦距，虚像由光线的反向延长线会聚而成，不是实际光线会聚，因此无法在光屏上呈现，故光屏放置在像的位置时，直接看光屏不能观察到像。
2. 像的变化分析：当蜡烛逐渐靠近透镜时，物距减小，对于凸透镜成虚像的情况，物距越小，所成的虚像越小，因此像会变小。
【答案】
不能 变小
【知识点】
凸透镜成像规律；虚像特点
【点评】
本题考查凸透镜成像规律的基础应用，重点考查虚像的承接特点及物距变化时虚像的变化规律，属于对基础知识点的考查，难度适中。
【难度系数】
0.5

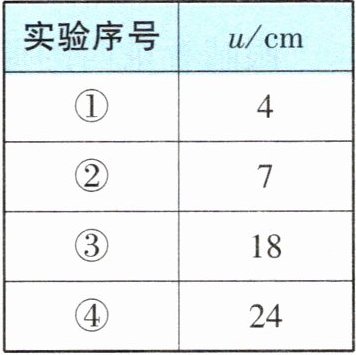

4. 小明同学透过一个放大镜看物理课本，当物距u改变时，物理课本所成的像如图5-3-7所示，结合图示以及下表中的数据回答问题。


（1）若要使放大镜成正立的像且像比实验②的大，则物距u应选（）
A. 6 B. 8 C. 14 D. 16

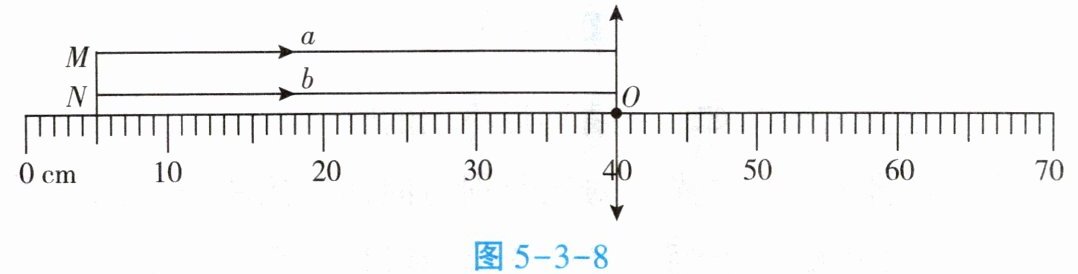

（2）小明用该透镜做实验，如图5-3-8所示，物体MN发出的两束光线a、b平行于主光轴，O是透镜的光心。
①根据实验表格在图5-3-8中标出该凸透镜右侧焦点F的位置（标出一种符合题意的情况即可），并进一步画出a、b经透镜后的光线。
②MN经透镜所成的像是（选填“倒立、缩小的实像”“倒立、放大的实像”或“正立、放大的虚像”）。

4. (1)B

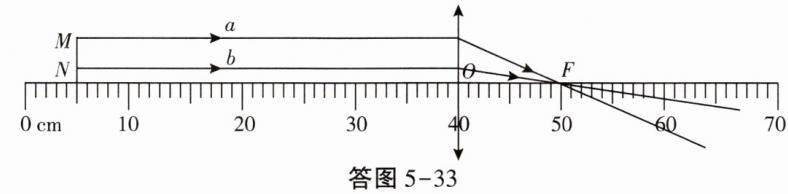

(2)①如答图5-33所示。(焦距大于9 cm且小于12 cm都可以)
②倒立、缩小的实像

【分析】
本题考查凸透镜成像规律的应用，解题思路：
1. 第(1)问需明确凸透镜成正立虚像的条件是物距小于焦距，且虚像大小随物距增大（靠近焦点）而变大，结合焦距范围和选项判断；
2. 第(2)问①利用“平行于主光轴的光线经凸透镜后过焦点”确定焦点位置，画出折射光线；②根据物距与焦距的关系判断成像性质。
【解析】
(1) 选项分析
凸透镜成正立虚像的条件是物距 $ u ＜ f $，且虚像的大小随物距增大（越接近焦点）而变大。由第(2)问图示可知，透镜在40cm刻度处，焦点F在50cm刻度处，故焦距 $ f = 50cm - 40cm = 10cm $。要成正立的像，需 $ u ＜ 10cm $，排除C（14cm）、D（16cm）；要像比实验②的大，需物距更接近f，即选更大的物距，8cm比6cm更接近10cm，故物距选8cm，答案为B。
(2) ① 画光线
平行于主光轴的光线经凸透镜折射后过焦点，由图可知透镜光心O在40cm处，焦点F在50cm处，光线a、b平行于主光轴，经透镜后折射光线指向F点，如答图5-33所示。
② 判断成像性质
物体MN到透镜的距离（物距）约为 $ 40cm - 5cm = 35cm $，满足 $ u ＞ 2f $（$ 2f=20cm $），因此成倒立、缩小的实像。
【答案】
(1) B
(2) ① 如答图5-33所示；② 倒立、缩小的实像
【知识点】
凸透镜成像规律、焦点与焦距
【点评】
本题结合图示考查凸透镜成像规律的基础应用，需掌握平行于主光轴的光线的折射特点，以及不同物距对应的成像性质，是凸透镜部分的典型题型。
【难度系数】
0.6
