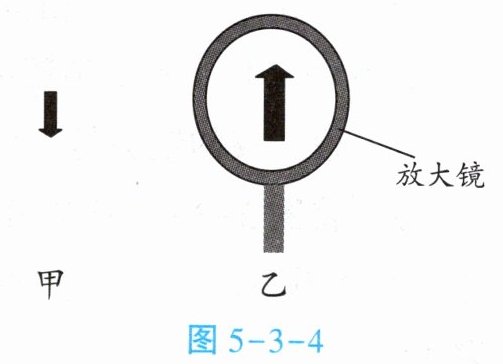

1. 如图5-3-4甲所示，纸上印有一个箭头。小明将一个放大镜（镜片为凸透镜）放到箭头前面，如图5-3-4乙所示，与纸上箭头相比，像的性质是，箭头与它的像位于放大镜的（选填“同侧”或“异侧”）。

1. 倒立、放大的实像 异侧

【分析】
要解答本题，需结合凸透镜成像规律分析：放大镜属于凸透镜，当物体位于凸透镜的一倍焦距和二倍焦距之间时，会成倒立、放大的实像，且实像与物体分别在凸透镜的两侧（异侧）。本题中，观察到箭头的像比原箭头大，说明物距在一倍焦距与二倍焦距之间，据此可判断像的性质和像与物体的位置关系。
【解析】
根据凸透镜成像规律：当物体在凸透镜的一倍焦距（f）和二倍焦距（2f）之间时，成倒立、放大的实像；实像的特点是像与物体分别位于透镜的两侧（异侧）。本题中，放大镜成的箭头像比原箭头大，符合上述成像条件，因此像的性质是倒立、放大的实像，箭头与它的像位于放大镜的异侧。
【答案】
倒立、放大的实像；异侧
【知识点】
凸透镜成像规律；实像与虚像的区别
【点评】
本题是凸透镜成像规律的基础应用题，考查学生对凸透镜成实像的特点的掌握，难度较低，属于基础题。
【难度系数】
0.7

2. 工匠师维护精密仪表时，会在眼睛上戴一个凸透镜，便于观察仪表的细微之处，如图5-3-5所示。
（1）此时仪表应在凸透镜的焦距范围之内。
（2）此时工匠师通过凸透镜看到的是仪表（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的像，像的位置与仪表的位置在凸透镜的（选填“同”或“异”）侧。

2. (1)1倍 (2)正立 放大 同

【分析】
要解答本题，需结合凸透镜成像中放大镜的应用规律思考：工匠用凸透镜观察仪表细微之处，利用的是放大镜的成像原理，需明确物体在凸透镜的位置对成像性质的影响，进而判断像的特点和位置。
【解析】
（1）凸透镜作为放大镜使用时，物体需位于凸透镜的1倍焦距以内，才能成放大的像，因此仪表应在凸透镜的1倍焦距范围之内。
（2）当物体在凸透镜1倍焦距以内时，凸透镜成正立、放大的虚像，且虚像与物体在凸透镜的同一侧，因此工匠通过凸透镜看到的是仪表正立、放大的像，像的位置与仪表在凸透镜的同侧。
【答案】
(1)1倍 (2)正立 放大 同
【知识点】
凸透镜成像规律、放大镜的应用
【点评】
本题考查凸透镜成像规律在放大镜中的实际应用，属于光学基础题，牢记放大镜的成像特点即可轻松解答。
【难度系数】
0.6
