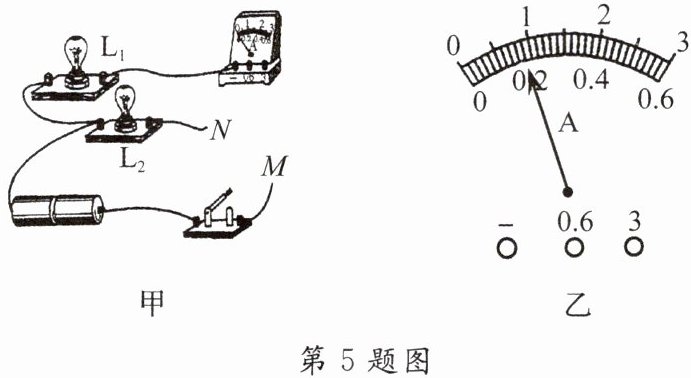

5. 如图所示，用电流表测电流。

(1)小明实验时将最后一根导线接上时灯亮了，这是因为。
(2)若使电流表示数最大，请在图甲中完成连线。
(3)此时电流表的示数如图乙所示，大小为A。

5.(1)连接电路过程中,开关没有断开 (2) (3)0.9

【分析】
第(1)问：连接电路时，为保护电路，开关应处于断开状态，若接上最后一根导线灯就亮，说明开关未断开，电路一接通就形成通路。
第(2)问：要使电流表示数最大，需让电流表测干路总电流，因此应将电流表接入干路，使L₁和L₂的电流都经过电流表，完成对应连线即可。
第(3)问：先确定电流表量程，再根据分度值读取指针对应的示数。
【解析】
(1) 连接电路时，若开关没有断开，接上最后一根导线时，电路立即接通形成通路，灯就会亮，因此原因是连接电路过程中开关没有断开。
(2) 要使电流表示数最大，需让电流表测量干路电流，将电流表接在干路中，使L₁和L₂并联后的总电流通过电流表，连线如图（对应指定图片）。
(3) 电流表选用0~3A量程，分度值为0.1A，指针指向0.9A位置，所以示数为0.9A。
【答案】
5.(1)连接电路过程中,开关没有断开 (2) (3)0.9
【知识点】
电路连接、电流表使用、电流测量
【点评】
本题考查电路连接的注意事项、电流表的使用及读数，属于基础实验题，需掌握电路连接的基本规则和电流表的读数方法。
【难度系数】
0.6
