1. 下列有关电流形成的说法正确的是（
A.只有正电荷定向移动才能形成电流
B.电路中有持续电流时就一定有电源
C.正、负电荷同时向相反方向定向移动不能形成电流
D.金属导体中，自由电子定向运动的方向，就是电流的方向
B
）A.只有正电荷定向移动才能形成电流
B.电路中有持续电流时就一定有电源
C.正、负电荷同时向相反方向定向移动不能形成电流
D.金属导体中，自由电子定向运动的方向，就是电流的方向
答案
1.B
解析
【分析】
要判断各选项的正确性，需明确电流形成的条件、电流方向的规定等基础知识点：电流的形成是电荷的定向移动，电荷包括正电荷、负电荷，或正负电荷同时定向移动；电路中形成持续电流的必要条件是有电源且电路闭合；电流方向规定为正电荷定向移动的方向，金属导体中自由电子带负电，其定向移动方向与电流方向相反。据此逐一分析选项。
【解析】
选项A：电流是电荷定向移动形成的，正电荷、负电荷（如金属中的自由电子）或正负电荷同时定向移动都能形成电流，并非只有正电荷定向移动才能形成，故A错误。
选项B：电路中有持续电流的两个必要条件：①有提供电压的电源；②电路是闭合通路。因此电路中有持续电流时，一定存在电源，故B正确。
选项C：正、负电荷同时向相反方向定向移动，本质是电荷的定向移动，同样可以形成电流，故C错误。
选项D：物理学中规定，正电荷定向移动的方向为电流方向；金属导体中的自由电子带负电，其定向运动方向与电流方向相反，故D错误。
【答案】
B
【知识点】
电流的形成、电流的方向、持续电流的条件
【点评】
本题考查电学入门的基础概念，需准确记忆电流形成的条件、方向规定等知识点，属于难度较低的基础题。
【难度系数】
0.8
要判断各选项的正确性，需明确电流形成的条件、电流方向的规定等基础知识点：电流的形成是电荷的定向移动，电荷包括正电荷、负电荷，或正负电荷同时定向移动；电路中形成持续电流的必要条件是有电源且电路闭合；电流方向规定为正电荷定向移动的方向，金属导体中自由电子带负电，其定向移动方向与电流方向相反。据此逐一分析选项。
【解析】
选项A：电流是电荷定向移动形成的，正电荷、负电荷（如金属中的自由电子）或正负电荷同时定向移动都能形成电流，并非只有正电荷定向移动才能形成，故A错误。
选项B：电路中有持续电流的两个必要条件：①有提供电压的电源；②电路是闭合通路。因此电路中有持续电流时，一定存在电源，故B正确。
选项C：正、负电荷同时向相反方向定向移动，本质是电荷的定向移动，同样可以形成电流，故C错误。
选项D：物理学中规定，正电荷定向移动的方向为电流方向；金属导体中的自由电子带负电，其定向运动方向与电流方向相反，故D错误。
【答案】
B
【知识点】
电流的形成、电流的方向、持续电流的条件
【点评】
本题考查电学入门的基础概念，需准确记忆电流形成的条件、方向规定等知识点，属于难度较低的基础题。
【难度系数】
0.8

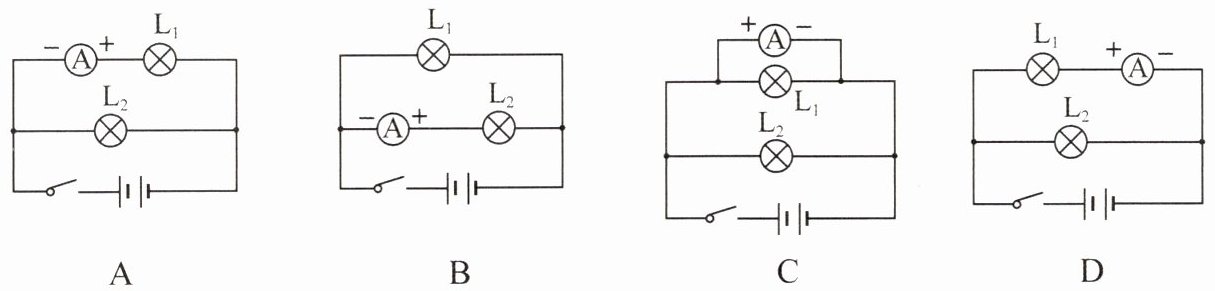

2. 欲测定流过灯$\mathrm{L}_1$的电流，下列电路图连接正确的是（
D
）答案
2.D
解析
【分析】要测定流过灯$\mathrm{L}_1$的电流，需满足电流表的使用规则：一是电流表必须与被测用电器$\mathrm{L}_1$串联；二是电流要从电流表的正接线柱流入，负接线柱流出。解题时需逐一分析各选项是否符合这两个要求，排除错误选项。
【解析】
选项A：电流表与$\mathrm{L}_1$串联，但电流表的正负接线柱接反，电流从负接线柱流入、正接线柱流出，不符合电流表使用规则，错误。
选项B：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，无法测定$\mathrm{L}_1$的电流，错误。
选项C：电流表并联在$\mathrm{L}_1$两端，会造成$\mathrm{L}_1$短路，且电流表不能并联在电路中，错误。
选项D：电流表与$\mathrm{L}_1$串联，电流从电流表正接线柱流入、负接线柱流出，符合电流表使用规则，能正确测定流过$\mathrm{L}_1$的电流，正确。
【答案】D
【知识点】电流表的使用、串联电路的特点
【点评】本题考查电流表的正确使用方法，属于基础电路题，需牢记电流表“串联、正进负出”的使用规则，难度较低。
【难度系数】0.3
【解析】
选项A：电流表与$\mathrm{L}_1$串联，但电流表的正负接线柱接反，电流从负接线柱流入、正接线柱流出，不符合电流表使用规则，错误。
选项B：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，无法测定$\mathrm{L}_1$的电流，错误。
选项C：电流表并联在$\mathrm{L}_1$两端，会造成$\mathrm{L}_1$短路，且电流表不能并联在电路中，错误。
选项D：电流表与$\mathrm{L}_1$串联，电流从电流表正接线柱流入、负接线柱流出，符合电流表使用规则，能正确测定流过$\mathrm{L}_1$的电流，正确。
【答案】D
【知识点】电流表的使用、串联电路的特点
【点评】本题考查电流表的正确使用方法，属于基础电路题，需牢记电流表“串联、正进负出”的使用规则，难度较低。
【难度系数】0.3
3.某电流表有“0～0.6A”和“0～3A”两个量程，实验中需用“0～0.6A”这一量程，但这一量程的刻度值不够清楚。某次测量时，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得实际电流的大小为 （
A.0.43A
B.0.7A
C.2.3A
D.0.46A
【解析】本题的难点是当电流表指针指在同一位置时，电流表两个量程示数的转换。可以从电流表两个量程大小关系推知，当电流表指针指在同一位置时，电流表两个量程示数是5倍关系。本题中量程是“0～0.6A”，指针指在2.3A处，所以电路中的实际电流大小为$\frac{1}{5}×2.3A=0.46A$。
D
）A.0.43A
B.0.7A
C.2.3A
D.0.46A
【解析】本题的难点是当电流表指针指在同一位置时，电流表两个量程示数的转换。可以从电流表两个量程大小关系推知，当电流表指针指在同一位置时，电流表两个量程示数是5倍关系。本题中量程是“0～0.6A”，指针指在2.3A处，所以电路中的实际电流大小为$\frac{1}{5}×2.3A=0.46A$。
答案
3.D
解析
【分析】解题时需先明确电流表两个量程的关系：电流表的0～0.6A和0～3A量程，当指针指在同一位置时，大量程的读数是小量程读数的5倍（因为3A是0.6A的5倍）。题目要求使用0～0.6A量程，现在从0～3A量程看到指针在2.3A处，因此实际电流是该读数的1/5，按此关系计算即可得到结果。
【解析】电流表的两个量程对应同一指针位置时，示数满足：$\frac{I_{大}}{I_{小}}=\frac{3A}{0.6A}=5$，即小量程读数为大量程读数的$\frac{1}{5}$。本题中大量程读数$I_{大}=2.3A$，因此实际电流（小量程读数）为：$I_{小}=\frac{2.3A}{5}=0.46A$。
【答案】D
【知识点】电流表的量程与读数
【点评】本题考查电流表不同量程的读数转换，核心是掌握同一指针位置下两量程的5倍关系，属于基础应用类题目，难度不大。
【难度系数】0.7
【解析】电流表的两个量程对应同一指针位置时，示数满足：$\frac{I_{大}}{I_{小}}=\frac{3A}{0.6A}=5$，即小量程读数为大量程读数的$\frac{1}{5}$。本题中大量程读数$I_{大}=2.3A$，因此实际电流（小量程读数）为：$I_{小}=\frac{2.3A}{5}=0.46A$。
【答案】D
【知识点】电流表的量程与读数
【点评】本题考查电流表不同量程的读数转换，核心是掌握同一指针位置下两量程的5倍关系，属于基础应用类题目，难度不大。
【难度系数】0.7

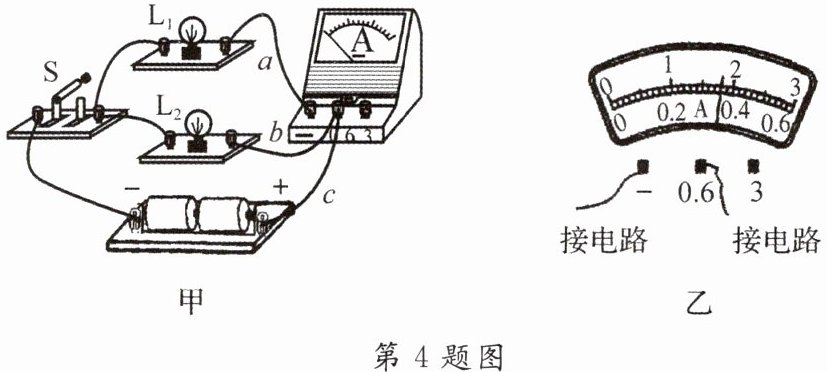

4.如图甲所示的电路，当开关S闭合后，电流表测量的是通过
【解析】本题的难点是实物图的识别和电路的分析。可以先根据实物图画出电路图，同时结合电流的路径来判断用电器的连接方式。
L₁
（填“电源”“L₁”或“L₂”）的电流；电流表的指针偏转如图乙所示，则电流表的示数为0.36
A。如果要用电流表测干路电流，且只允许移动其中一根导线，应将导线b
（填“a”“b”或“c”）的右端接在电流表的负
（填“正”或“负”）接线柱上。【解析】本题的难点是实物图的识别和电路的分析。可以先根据实物图画出电路图，同时结合电流的路径来判断用电器的连接方式。答案
4.L₁ 0.36 b 负
解析
【分析】
要解决这道题，需先理清电流路径判断电流表测量对象，再根据电流表量程读数，最后结合电流表使用规则分析改接方法：首先观察实物图的电流走向，确定电流表与哪个用电器串联；再根据电流表所选量程确定分度值，读取示数；最后根据干路电流需经过电流表的要求，确定导线的改接位置。
【解析】
1. 判断电流表测量的电流：电流从电源正极流出，经导线c进入电流表，再经导线a流向L₁，最后经开关S回到电源负极；而L₂的电流路径是从电源正极流出，经导线b、开关S回到电源负极。因此电流表与L₁串联，测量通过L₁的电流。
2. 电流表读数：图乙中电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.36A，故示数为0.36A。
3. 改接测干路电流：干路电流是两个支路电流的总和，需让两个支路的电流都经过电流表。当前电流表仅在L₁支路，因此将导线b的右端接在电流表的负接线柱上，这样L₂的电流也会通过电流表，电流表即可测量干路电流。
【答案】
L₁；0.36；b；负
【知识点】
并联电路电流；电流表使用；电流测量
【点评】
本题考查实物电路分析、电流表的读数与使用，核心是理清电流路径，明确电流表需串联在被测电路中，改接时要保证电流“正进负出”，难度适中，需掌握电路识别的基本方法。
【难度系数】
0.5
要解决这道题，需先理清电流路径判断电流表测量对象，再根据电流表量程读数，最后结合电流表使用规则分析改接方法：首先观察实物图的电流走向，确定电流表与哪个用电器串联；再根据电流表所选量程确定分度值，读取示数；最后根据干路电流需经过电流表的要求，确定导线的改接位置。
【解析】
1. 判断电流表测量的电流：电流从电源正极流出，经导线c进入电流表，再经导线a流向L₁，最后经开关S回到电源负极；而L₂的电流路径是从电源正极流出，经导线b、开关S回到电源负极。因此电流表与L₁串联，测量通过L₁的电流。
2. 电流表读数：图乙中电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.36A，故示数为0.36A。
3. 改接测干路电流：干路电流是两个支路电流的总和，需让两个支路的电流都经过电流表。当前电流表仅在L₁支路，因此将导线b的右端接在电流表的负接线柱上，这样L₂的电流也会通过电流表，电流表即可测量干路电流。
【答案】
L₁；0.36；b；负
【知识点】
并联电路电流；电流表使用；电流测量
【点评】
本题考查实物电路分析、电流表的读数与使用，核心是理清电流路径，明确电流表需串联在被测电路中，改接时要保证电流“正进负出”，难度适中，需掌握电路识别的基本方法。
【难度系数】
0.5
