4. 右图是小李同学探究通电螺线管外部磁场方向的实验示意图。小磁针静止时N极的指向如图所示。下列说法正确的是()

A.根据小磁针的指向可以判定,通电螺线管的右端为S极
B.小磁针静止时N极所指方向就是该点的磁场方向
C.将小磁针移到其他位置,N极所指方向一定不变
D.本实验可以得出:通电螺线管的磁极与电流方向无关

4. B

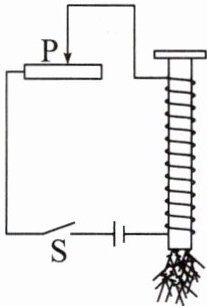

5.（2024·广西中考）如图所示，在探究通电螺线管外部磁场分布的实验中，闭合开关后，通电螺线管的上端为极，将滑动变阻器的滑片向左移，铁钉吸起大头针的数量更（选填“多”或“少”）。

5. N 多

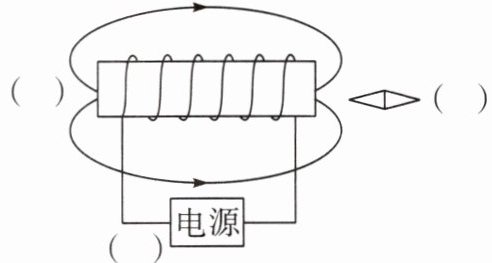

6. 如图所示，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“+”或“-”）。

6. 如图所示

7.(2025·江西中考)探究通电螺线管外部磁场的方向。
某组同学通过探究,已了解通电螺线管的两端相当于条形磁体的两极,它们的极性可以用小磁针的指向来判定,他们接着探究通电螺线管两端的极性由什么因素决定。
【猜想】
A.可能由螺线管的绕向决定
B.可能由电源正负极的接法决定
C.可能由螺线管中电流的方向决定

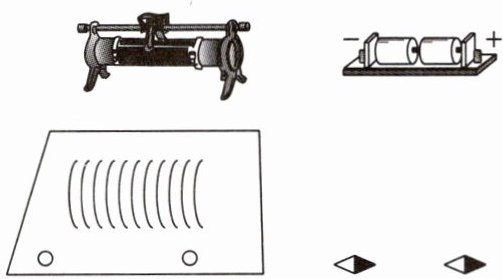

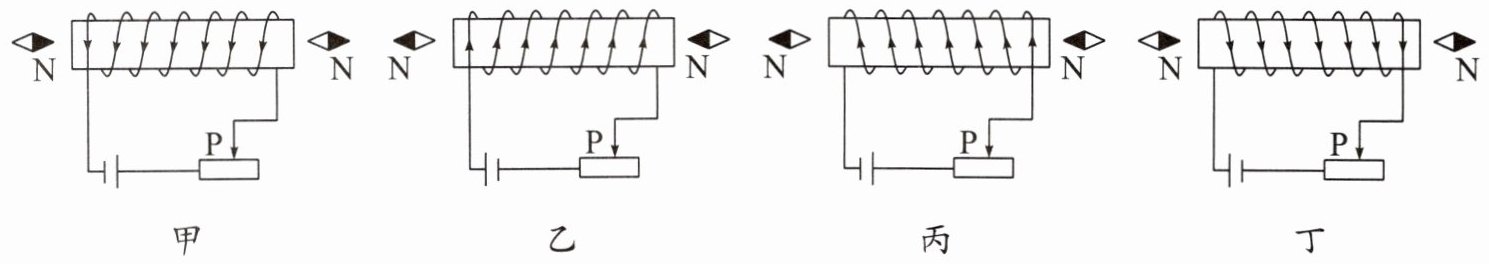

【证据】用将如图所示的器材连接成电路,把小磁针放在螺线管两端,观察并记录小磁针静止时N极的指向、螺线管的绕向、电源正负极的接法、螺线管中电流的方向。图甲、乙、丙、丁是本组同学用画示意图的方法呈现出的四次实验现象。

【解释】
(1)观察分析甲、乙两图,螺线管的绕向相同,通电螺线管的同一端磁极。
(2)观察分析甲、丙两图,电源正负极的接法相同,通电螺线管的同一端磁极。
(3)观察分析两图,螺线管中电流的方向相同,通电螺线管的同一端磁极相同。
(4)分析以上证据可知,通电螺线管的极性由螺线管中决定,而不取决于,也不取决于。

7. 导线 (1)不同 (2)不同 (3)甲、丁(或乙、丙) (4)电流的方向 螺线管的绕向 电源正负极的接法
