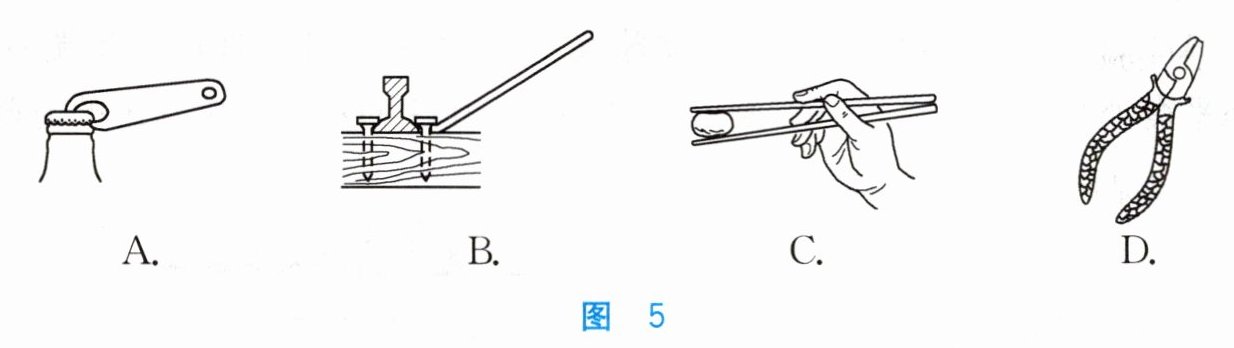

5. 图 5 所示的器械中，属于费力杠杆的是（）。

C

6. 如图 6 所示，杠杆每格等距，钩码规格相同。调节杠杆在水平位置平衡后，在杠杆的 $ a $ 处挂上两个钩码，要使杠杆在水平位置重新平衡，则在杠杆 $ b $ 处应挂的钩码数是（）。

A. 1 个
B. 2 个
C. 3 个
D. 4 个

C

7. 图 7 是小龙探究“杠杆平衡条件”的实验装置，用弹簧测力计在 $ A $ 处竖直向上拉，杠杆水平平衡。若弹簧测力计逐渐向右倾斜，要使杠杆仍保持水平平衡，拉力 $ F $ 的变化情况是（）。
A. 变小
B. 变大
C. 不变
D. 无法确定

B

8. 在探究“杠杆平衡条件”的实验中，所用的实验器材有：杠杆（每小格均等长）、铁架台、刻度尺、细线和若干个重为 $ 1N $ 的钩码。

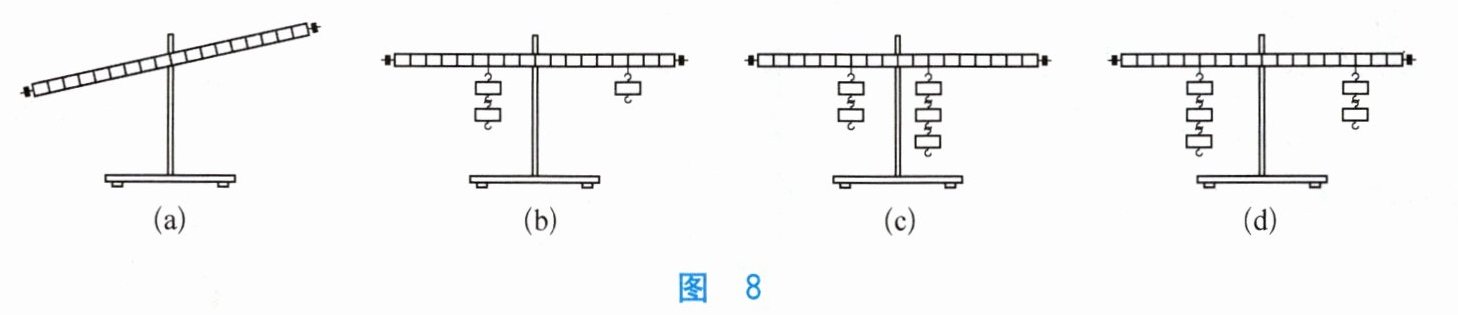

（1）为方便测量力臂，要将如图 8(a) 所示杠杆调节在水平位置平衡，应将平衡螺母适当往______（选填“左”或“右”）调。
（2）杠杆调节好后，进行了三次实验，如图 8(b)、(c) 和 (d) 所示，两边钩码的重力分别作为动力 $ F_1 $ 和阻力 $ F_2 $，对应的力臂为 $ l_1 $ 和 $ l_2 $，由此可得杠杆的平衡条件为：______。实验中进行多次实验的目的是______（选填“A”或“B”）。
A. 取平均值减少误差
B. 使实验结论具有普遍性
（3）将图 8(d) 所示杠杆两边的钩码各撤掉 1 个，则杠杆______（选填“保持平衡”“左端下沉”或“右端下沉”）。
（4）如图 9 所示，用细绳竖直向上拉，使杠杆在水平位置平衡，则拉力 $ F $ 为______ $ N $；保持杠杆平衡，将细绳旋转到虚线位置时，拉力 $ F $ 的大小将______（选填“变大”“不变”或“变小”）。

(1) 右 (2) $ F _ { 1 } l _ { 1 } = F _ { 2 } l _ { 2 } $ (动力 $ \times $ 动力臂 $ = $ 阻力 $ \times $ 阻力臂) B (3) 左端下沉 (4) 1 变大
