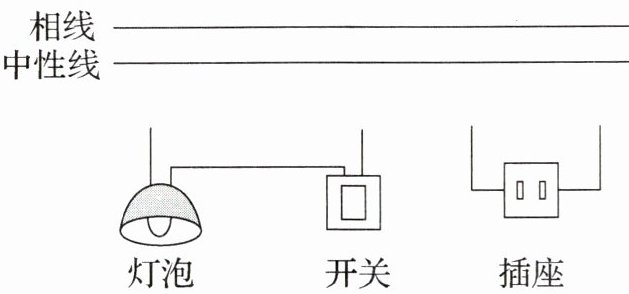

9. 将如图所示的家庭电路连接完整。

在家庭电路中，为了安全用电，开关应接在相线（火线）与用电器之间，插座的左孔接中性线（零线），右孔接相线（火线）。
连接后的电路如下：
相线（从左到右依次连接）：相线→开关→灯泡；
中性线（从左到右依次连接）：中性线→灯泡；
插座连接：左孔接中性线，右孔接相线。

【分析】
要完成家庭电路的连接，需遵循安全用电的核心规则：①开关必须接在相线（火线）与用电器之间，断开开关时用电器与相线断开，避免触电；②灯泡的顶端金属点接开关，螺旋套接中性线（零线），防止更换灯泡时误触螺旋部分触电；③两孔插座遵循“左零右火”的连接规则，即左孔接中性线，右孔接相线。按照这些规则，逐步连接各元件即可。
【解析】
1. 灯泡与开关的连接：将相线连接到开关的一个接线柱，开关的另一个接线柱连接灯泡的顶端金属接线柱；灯泡的螺旋接线柱连接中性线，这样开关能控制灯泡，且断开开关时灯泡不带电，符合安全要求。
2. 插座的连接：插座的左接线柱连接中性线，右接线柱连接相线，满足两孔插座“左零右火”的规范，保证插座接入用电器时正常工作。
【答案】
相线→开关→灯泡；中性线→灯泡；插座左孔接中性线，右孔接相线。
【知识点】
家庭电路连接；安全用电原则
【点评】
本题考查家庭电路中灯泡和插座的正确连接，是家庭电路的基础考点，需牢记安全用电的连接规则，注重实际应用中的安全规范。
【难度系数】
0.6

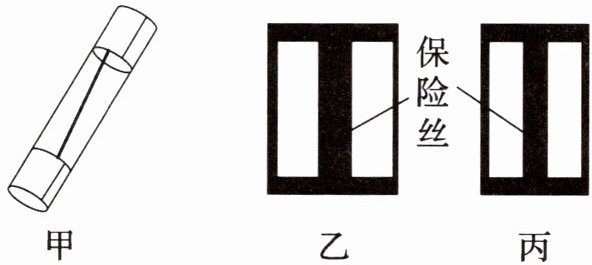

10. 为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。两个保险管的截面分别如图乙、丙所示，已知两管内保险丝的材料、长度均相同，粗细不同。
（1）保险管应该接在中性线上还是接在相线上？
（2）试比较两保险管内保险丝的电阻大小并用所学知识说明理由。

(1) 保险管应该接在相线上。
(2) 乙图中保险丝较粗，丙图中保险丝较细，两管内保险丝材料、长度均相同，根据电阻公式$R = \rho\frac{l}{S}（\rho$为电阻率，l为长度，S为横截面积），丙图中保险丝横截面积小，电阻大。所以丙图保险丝电阻大。

【分析】
第（1）问需结合家庭电路的安全原则，保险管的作用是电流过大时切断电路，为避免切断后用电器仍带电，应接在相线（火线）上；第（2）问根据电阻定律，电阻大小与材料、长度、横截面积有关，当材料和长度相同时，横截面积越小电阻越大，对比乙、丙中保险丝的粗细即可判断电阻大小。
【解析】
（1）家庭电路中，相线（火线）带电，中性线（零线）不带电。保险管的功能是电流过大时自动切断电路，若接在中性线上，切断后用电器仍与相线相连，易引发触电风险；接在相线上，切断后用电器与相线断开，更安全，因此保险管应接在相线上。
（2）电阻的决定式为$R = \rho\frac{l}{S}$（$\rho$为电阻率，由材料决定；$l$为导体长度；$S$为导体横截面积）。已知两保险丝材料相同（$\rho$相同）、长度$l$相同，乙图中保险丝较粗，横截面积$S_乙$大；丙图中保险丝较细，横截面积$S_丙$小。由于$S_丙 ＜ S_乙$，代入公式可得$R_丙 = \rho\frac{l}{S_丙} ＞ R_乙 = \rho\frac{l}{S_乙}$，故丙图中保险丝的电阻更大。
【答案】
（1）保险管应该接在相线上。
（2）丙图中保险丝的电阻更大；理由：两保险丝材料、长度均相同，根据电阻公式$R = \rho\frac{l}{S}$，横截面积越小，电阻越大，丙图中保险丝横截面积更小，因此电阻更大。
【知识点】
家庭电路、电阻的影响因素
【点评】
本题结合生活中的保险管实例，考查家庭电路的安全知识和电阻定律的应用，属于基础题型，需学生掌握家庭电路的安全原则及电阻的决定因素。
【难度系数】
0.6
